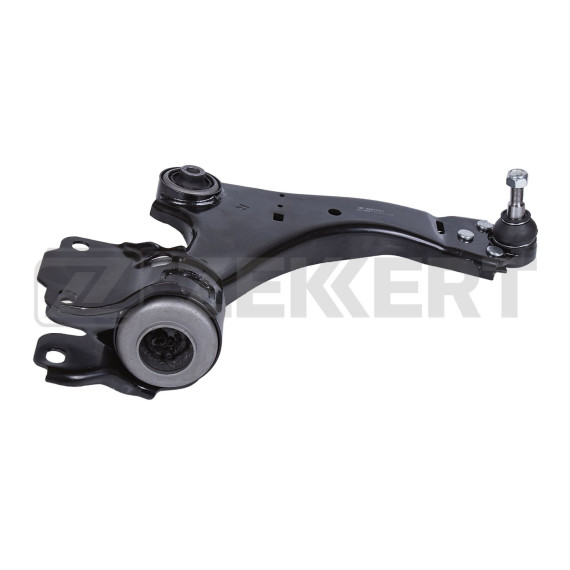

Поперечный рычаг передней подвески — один из ключевых элементов системы направления колеса, который обеспечивает правильную геометрию подвески и передает усилия между кузовом автомобиля и ступичным узлом. Данная деталь устанавливается на правую сторону передней оси и является частью многорычажной конструкции подвески.

Рычаг выполняет задачу связующего звена между несущей частью кузова и поворотным кулаком со ступицей переднего колеса. Через шаровую опору и сайлентблоки он обеспечивает подвижное соединение, позволяя колесу перемещаться вверх-вниз при проезде неровностей и одновременно сохраняя заданные углы установки колес.

Основные функции детали включают восприятие продольных и поперечных нагрузок при движении, торможении и прохождении поворотов, а также гашение вибраций и ударов от дорожного полотна. Правильная работа рычага критически важна для управляемости автомобиля, устойчивости на дороге и равномерного износа шин.

Изделие представляет собой штампованную или литую деталь сложной геометрической формы, изготовленную из высокопрочной стали или алюминиевого сплава. Конструкция включает посадочные места для сайлентблоков со стороны крепления к подрамнику или лонжерону, а также проушину или конус для установки шаровой опоры со стороны поворотного кулака.

Сайлентблоки — резинометаллические втулки, запрессованные в проушины рычага, — обеспечивают упругое соединение с кузовом и компенсируют небольшие угловые перемещения. Конструкция может предусматривать как сменные, так и несъемные сайлентблоки, в зависимости от модификации.

Рычаг проектируется с учетом специфической геометрии подвески конкретной модели автомобиля, поэтому форма, длина и расположение крепежных точек строго индивидуальны для каждого применения.

Данный рычаг разработан для установки на следующие модели:

• Ford Mondeo IV (выпуск с 2007 года)
• Ford Galaxy II (выпуск с 2006 года)
• Volvo S60 II (выпуск с 2010 года)
• Volvo S80 II (выпуск с 2006 года)

Эти автомобили построены на общей платформе Ford EUCD, что объясняет взаимозаменяемость компонентов подвески. Рычаг устанавливается исключительно на правую сторону передней оси и не является универсальным для левой стороны из-за асимметричной конструкции.

Перед приобретением необходимо проверить соответствие по VIN-коду автомобиля, так как в процессе производства могли применяться различные модификации подвески в зависимости от типа двигателя, трансмиссии и комплектации.

Типичные симптомы неисправности поперечного рычага включают:

• Стуки и скрипы в передней подвеске при проезде неровностей или поворотах
• Люфт в соединениях рычага, ощутимый при раскачивании автомобиля
• Неравномерный износ передних шин, особенно по внутренней или внешней кромке
• Увод автомобиля в сторону при движении по прямой
• Невозможность правильной регулировки развал-схождения

Износ преимущественно происходит в резинометаллических втулках (сайлентблоках), которые растрескиваются и теряют упругость, а также в шаровой опоре, если она является частью конструкции рычага. Реже встречается деформация самого рычага вследствие сильных ударов или ДТП.

Замена рычага требует подъема автомобиля, демонтажа колеса и частичной разборки передней подвески. Необходимо отсоединить шаровую опору от поворотного кулака, открутить крепления сайлентблоков к подрамнику и извлечь старый рычаг.

При установке нового рычага важно соблюдать моменты затяжки резьбовых соединений, указанные производителем автомобиля. Окончательная затяжка креплений сайлентблоков должна производиться при загруженной подвеске (автомобиль стоит на колесах), чтобы избежать преждевременного скручивания резиновых элементов.

После замены рычага обязательна процедура регулировки углов установки колес на стенде развал-схождения, так как геометрия подвески изменяется даже при установке новой детали.

Рекомендуется проводить диагностику состояния рычагов и сайлентблоков каждые 20-30 тысяч километров пробега или при появлении первых признаков износа. Своевременная замена изношенных элементов позволяет избежать повреждения смежных деталей подвески и ухудшения управляемости.

При замене одного рычага желательно оценить состояние парного элемента с противоположной стороны — часто износ происходит симметрично. Также стоит проверить состояние стабилизатора поперечной устойчивости и его стоек, амортизаторов и опорных подшипников, которые работают в связке с рычагами.

Использование качественных запасных частей, соответствующих оригинальным спецификациям, обеспечивает надежную работу подвески и безопасность движения на протяжении длительного срока эксплуатации.
