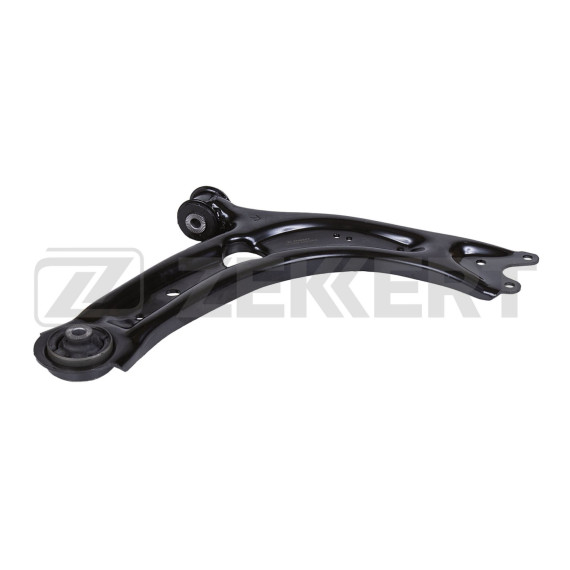

Поперечный рычаг передней подвески — ключевой элемент системы направления колеса, который обеспечивает подвижное соединение ступичного узла с подрамником или лонжероном кузова. Данная деталь предназначена для правой стороны автомобиля и устанавливается в нижней части передней подвески.

Основная задача рычага — связывать ступицу колеса с кузовом автомобиля, позволяя колесу перемещаться в вертикальной плоскости при работе подвески. Конструкция обеспечивает точную геометрию подвески и правильное положение колеса относительно дороги при любых режимах движения.

Рычаг воспринимает значительные нагрузки при торможении, разгоне и прохождении поворотов, распределяя усилия между несколькими точками крепления. Через сайлентблоки в местах соединения с кузовом деталь гасит вибрации и удары от неровностей дорожного покрытия, не передавая их на кузов.

Рычаг разработан для установки на следующие модели:

Volkswagen Passat VIII — начиная с 2014 года выпуска, включая все модификации седана и универсала на платформе MQB

Audi Q3 II — второе поколение кроссовера с 2018 года

Audi Q3 Sportback — купеобразная версия кроссовера с 2019 года

Skoda — отдельные модели концерна VAG на аналогичной платформе

Все перечисленные автомобили построены на модульной платформе MQB и используют единую конструкцию передней подвески типа McPherson с поперечными рычагами треугольной формы. Перед установкой необходимо уточнить соответствие по VIN-коду автомобиля, так как возможны различия в зависимости от комплектации и типа двигателя.

Рычаг имеет асимметричную треугольную форму с тремя точками крепления — две на подрамнике через сайлентблоки и одна на поворотном кулаке через шаровую опору. Такая геометрия обеспечивает оптимальное восприятие продольных и поперечных нагрузок.

В задней части рычага расположены посадочные места под резинометаллические сайлентблоки — передний обычно меньшего диаметра, задний большего. Эти элементы обеспечивают упругое соединение с подрамником и отвечают за фильтрацию вибраций. Передний сайлентблок чаще всего работает на кручение, задний — на сжатие и растяжение.

На внешней стороне рычага предусмотрено коническое посадочное место для шаровой опоры, которая может быть съемной или запрессованной в зависимости от исполнения. Через шаровой шарнир передаются все усилия от колеса, при этом обеспечивается возможность поворота ступицы.

Материал изготовления — высокопрочная сталь со специальной обработкой поверхности для защиты от коррозии. Некоторые производители используют алюминиевые сплавы для снижения неподрессоренных масс, но стальные конструкции более распространены из-за лучшего соотношения прочности и стоимости.

Рычаг работает в условиях постоянных знакопеременных нагрузок, особенно интенсивно изнашиваются сайлентблоки и шаровая опора. При движении по неровным дорогам деталь испытывает ударные воздействия, которые со временем приводят к усталости металла и деформации.

Типичные признаки износа — стуки в передней подвески при проезде неровностей, увод автомобиля в сторону, неравномерный износ шин, увеличенный люфт в соединениях. При появлении таких симптомов требуется диагностика подвески на подъемнике с проверкой люфтов в сайлентблоках и шаровой опоре.

Деформация рычага возможна при сильных ударах — наезде на бордюр, попадании в яму на скорости, ДТП с фронтальным ударом. Даже небольшое искривление нарушает геометрию подвески и делает невозможным качественное выполнение регулировки углов установки колес.

Демонтаж рычага требует вывешивания передней части автомобиля и снятия колеса. Необходимо отсоединить шаровую опору от поворотного кулака, открутить крепления сайлентблоков к подрамнику, при необходимости отсоединить стабилизатор поперечной устойчивости.

При установке нового рычага критически важно соблюдать моменты затяжки резьбовых соединений, указанные производителем автомобиля. Недостаточная или чрезмерная затяжка приводит к преждевременному выходу из строя сайлентблоков или ослаблению креплений.

Окончательная затяжка креплений сайлентблоков к подрамнику должна производиться при нагруженной подвеске — когда автомобиль стоит на колесах или подвеска принудительно прижата до рабочего положения. Затяжка на вывешенной подвеске приводит к скручиванию резины сайлентблоков и их быстрому разрушению.

После замены рычага обязательно выполнение регулировки углов установки колес — развала и схождения. Новая деталь может иметь небольшие отклонения в геометрии в пределах допуска, которые компенсируются регулировкой.

Перед приобретением рычага рекомендуется точно определить причину неисправности. Стуки в подвеске могут быть вызваны износом стойки стабилизатора, амортизатора, опорного подшипника или других элементов. Замена рычага при исправных сайлентблоках и шаровой опоре не устранит проблему.

Проверка состояния рычага включает осмотр на наличие трещин, деформаций корпуса, состояния резины сайлентблоков. Характерные признаки износа сайлентблоков — трещины и разрывы резины, выдавливание материала из обоймы, люфт при покачив
