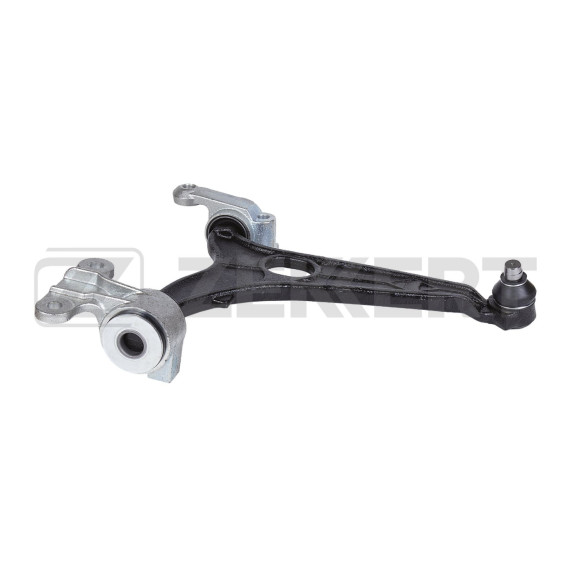

Нижний поперечный рычаг передней подвески — ключевой элемент системы крепления колеса к кузову автомобиля. Деталь устанавливается на правую сторону и обеспечивает связь между подрамником и поворотным кулаком, воспринимая вертикальные и продольные нагрузки при движении.

Рычаг выполняет несколько критически важных задач в конструкции передней подвески. Он удерживает колесо в заданной геометрии, обеспечивая правильные углы установки и стабильность траектории движения. Через шаровую опору рычаг передает усилия от колеса на кузов, одновременно позволяя подвеске отрабатывать неровности дороги без изменения управляемости.

Конструкция рычага рассчитана на восприятие значительных динамических нагрузок — ударов от дорожных неровностей, боковых сил в поворотах, тормозных и разгонных усилий. При этом деталь должна сохранять жесткость в определенных плоскостях и одновременно обеспечивать подвижность в точках крепления через резинометаллические или полиуретановые втулки.

Данный рычаг разработан для коммерческих автомобилей платформы Toyota ProAce первого поколения (MDX) выпуска с 2013 года, Peugeot Expert второго поколения с 2007 года и Citroen Jumpy соответствующих модификаций. Эти модели построены на единой платформе и используют идентичные компоненты подвески.

Применимость распространяется на различные комплектации — от базовых фургонов до пассажирских версий с разной грузоподъемностью. Однако важно учитывать конкретную модификацию двигателя и тип трансмиссии, так как существуют варианты подвески с усиленными элементами для версий с повышенной массой.

Рычаг изготавливается методом штамповки из высокопрочной стали с последующей обработкой и нанесением защитного покрытия. Форма детали оптимизирована для обеспечения необходимой жесткости при минимальном весе, что особенно важно для коммерческого транспорта.

В конструкции предусмотрены посадочные места для сайлентблоков — в точках крепления к подрамнику, а также интегрированное место под шаровую опору на внешней стороне. В зависимости от производителя шаровая опора может быть съемной или запрессованной несъемной частью рычага.

Геометрия рычага точно выверена для обеспечения правильных параметров подвески — развала, схождения и кастера. Любое отклонение в размерах или деформация приводят к нарушению управляемости и ускоренному износу шин.

Основной причиной выхода рычага из строя становится износ сайлентблоков — резинометаллических втулок в точках крепления. Резина растрескивается, теряет эластичность, появляются люфты. Это проявляется стуками при проезде неровностей, отдачей на руль, ухудшением управляемости.

Механические повреждения рычага возникают при сильных ударах о препятствия, попадании в глубокие ямы. Деформация или трещины делают дальнейшую эксплуатацию невозможной, так как нарушается геометрия подвески и возникает риск разрушения детали в движении.

Износ шаровой опоры также требует внимания. Если опора съемная — меняется отдельно, при несъемной конструкции требуется замена всего рычага в сборе. Признаки — люфт в шаровом соединении, скрипы при повороте руля на месте.

Замена рычага требует вывешивания автомобиля и снятия колеса. Необходимо открутить крепления шаровой опоры к поворотному кулаку и болты крепления рычага к подрамнику. При установке важно соблюдать момент затяжки резьбовых соединений согласно технической документации.

Критический момент — затяжка сайлентблоков должна производиться при нагруженной подвеске, когда автомобиль стоит на колесах или подвеска нагружена специальными приспособлениями. Затяжка в вывешенном состоянии приводит к преждевременному разрушению резиновых элементов из-за скручивания.

После замены обязательна регулировка углов установки колес на стенде развала-схождения. Новый рычаг может незначительно отличаться геометрией от изношенного, что требует корректировки настроек для обеспечения правильного износа шин и управляемости.
