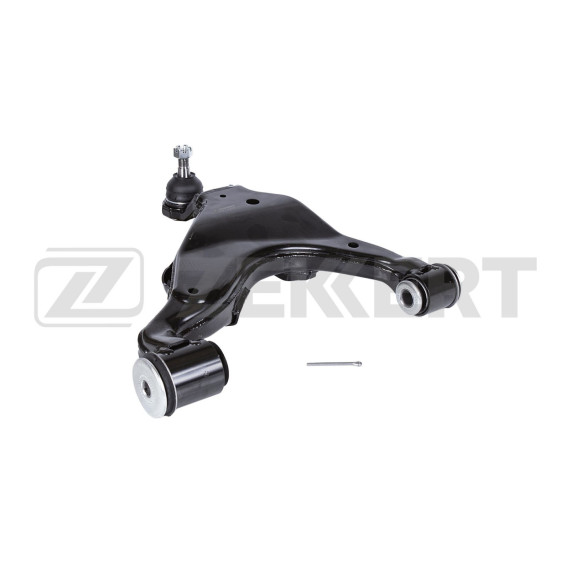

Нижний правый поперечный рычаг передней подвески — базовый элемент системы направления колеса, который связывает ступичный узел с подрамником или кузовом автомобиля. Деталь разработана для установки на Toyota Land Cruiser Prado 120 и 150 серий выпуска с 2002 года, Toyota 4Runner (N210) с 2002 года, а также Lexus GX соответствующих поколений.

Поперечный рычаг выполняет несколько критически важных задач в работе передней подвески. Он обеспечивает вертикальное перемещение колеса при проезде неровностей, сохраняя при этом заданную геометрию подвески. Конструкция воспринимает значительные нагрузки при движении — продольные при разгоне и торможении, поперечные в поворотах, вертикальные от массы автомобиля и дорожных ударов.

Рычаг определяет положение колеса относительно кузова и участвует в формировании углов установки колес. От его состояния напрямую зависят параметры развала и продольного наклона оси поворота, которые влияют на управляемость и износ шин.

Деталь изготавливается из высокопрочной стали методом штамповки или литья с последующей механической обработкой. Форма рычага рассчитана с учетом распределения нагрузок и требований по размещению в подкапотном пространстве внедорожников Toyota и Lexus.

В конструкции предусмотрены посадочные места для сайлентблоков — резинометаллических шарниров, которые обеспечивают подвижное соединение с подрамником и гасят вибрации. Передняя часть рычага имеет крепление для шаровой опоры, через которую осуществляется соединение со ступичным узлом. Некоторые модификации оснащаются интегрированной шаровой опорой.

Рычаг может включать кронштейны для крепления стабилизатора поперечной устойчивости и точки фиксации других элементов подвески. Поверхность детали защищена антикоррозионным покрытием — порошковой краской или катафорезным грунтом.

Рычаг разработан для автомобилей с независимой передней подвеской типа двойных поперечных рычагов или многорычажной конфигурации. Подходит для следующих моделей:

Toyota Land Cruiser Prado 120 (J120) — внедорожник выпуска 2002-2009 годов с кузовами трех- и пятидверной модификации. Применяется на версиях с различными двигателями и типами привода.

Toyota Land Cruiser Prado 150 (J150) — модель с 2009 года выпуска, включая рестайлинговые версии. Совместим с комплектациями разного уровня оснащения.

Toyota 4Runner N210 — поколение с 2002 года, построенное на платформе Land Cruiser Prado. Деталь подходит для версий североамериканского и других рынков.

Lexus GX — премиальный внедорожник, технически родственный Land Cruiser Prado. Применяется на первом (GX 470) и втором (GX 460) поколениях соответствующих годов выпуска.

Основная причина выхода рычага из строя — износ резиновых элементов сайлентблоков. Резина теряет эластичность, растрескивается, происходит отслоение от металлических втулок. Это приводит к появлению люфтов и изменению геометрии подвески.

При эксплуатации на плохих дорогах возможна деформация металлической части рычага от ударных нагрузок. Искривление нарушает углы установки колес и делает невозможной правильную регулировку развала-схождения.

Коррозия ослабляет несущую способность металла, особенно в местах сварных швов и зонах концентрации напряжений. На автомобилях, эксплуатируемых в условиях повышенной влажности или с применением дорожных реагентов, процесс ускоряется.

Признаки неисправности включают стуки в передней подвеске при проезде неровностей, увод автомобиля в сторону при движении, неравномерный износ протектора шин, вибрации на руле, невозможность выставить требуемые углы установки колес.

Замена рычага требует подъема автомобиля и снятия колеса. Перед демонтажем рекомендуется очистить резьбовые соединения от загрязнений и обработать проникающей смазкой. Отсоединяется шаровая опора, стойка стабилизатора, выпрессовываются или выворачиваются крепления сайлентблоков.

При установке нового рычага важно соблюдать моменты затяжки резьбовых соединений согласно технической документации производителя автомобиля. Окончательную затяжку креплений сайлентблоков следует производить при нагруженной подвеске, когда автомобиль стоит на колесах или подвеска находится в положении, соответствующем дорожному просвету.

После замены обязательна регулировка углов установки колес на специализированном стенде. Это обеспечит правильную управляемость и предотвратит преждевременный износ шин.

Рекомендуется проверять состояние рычагов при каждом плановом техническом обслуживании. Визуальный осмотр позволяет выявить трещины покрытия сайлентблоков, следы деформации металла, очаги коррозии. Проверка люфтов проводится монтировкой при вывешенном колесе.

Для продления срока службы следует избегать резких ударных нагрузок при преодолении препятствий, своевременно устранять повреждения защитных чехлов шаровых опор, обрабатывать элементы подвески антикоррозионными составами при эксплуатации в агрессивных условиях.
