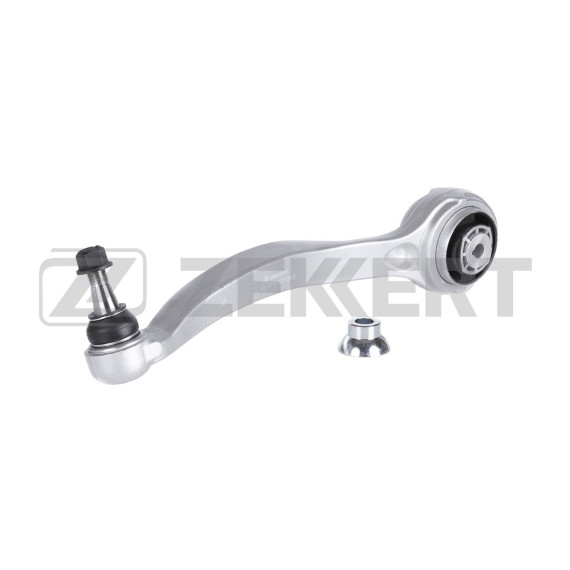

Нижний поперечный рычаг передней подвески — критически важный элемент ходовой части, обеспечивающий связь между кузовом автомобиля и ступичным узлом колеса. Этот компонент отвечает за правильную геометрию подвески, передачу вертикальных и продольных нагрузок, а также за сохранение заданных углов установки колес при движении.

Правый передний рычаг выполняет несколько ключевых задач в конструкции независимой подвески. Он фиксирует положение колеса относительно кузова, позволяя ему перемещаться только в вертикальной плоскости. Через систему сайлентблоков и шаровую опору рычаг гасит вибрации и удары от дорожного полотна, предотвращая их передачу на кузов и рулевое управление.

Деталь испытывает значительные нагрузки при разгоне, торможении, прохождении поворотов и проезде неровностей. От её состояния напрямую зависит управляемость автомобиля, стабильность траектории движения и равномерность износа шин.

Рычаг разработан для установки на правую сторону передней оси следующих моделей:

Mercedes-Benz C-Class (W205, S205, C205, A205) — седаны, универсалы, купе и кабриолеты пятого поколения, выпускаемые с 2013 года. Подходит для всех модификаций двигателей, включая бензиновые, дизельные и гибридные версии.

Mercedes-Benz E-Class (W213, S213) — седаны и универсалы десятого поколения производства с 2016 года, а также купе и кабриолеты E-Class (C238, A238) с 2017 года. Совместимость распространяется на весь диапазон силовых установок.

Mercedes-Benz CLS (C257) — четырехдверные купе третьего поколения, выпускаемые с 2018 года во всех комплектациях.

Рычаг изготавливается из высокопрочной стали методом горячей штамповки с последующей механической обработкой посадочных мест. Такая технология обеспечивает оптимальное сочетание прочности и жесткости при минимальной массе конструкции.

В конструкции предусмотрены точки крепления для сайлентблоков — резинометаллических шарниров, которые обеспечивают подвижное соединение с подрамником. Геометрия рычага точно соответствует заводским параметрам, что гарантирует правильные углы развала и схождения после установки.

На внешнем конце рычага располагается посадочное место для шаровой опоры, через которую осуществляется соединение со ступицей колеса. Конструкция может предусматривать как интегрированную шаровую опору, так и отдельный узел под болтовое крепление.

О критическом состоянии рычага свидетельствуют несколько характерных симптомов. Стуки в передней подвеске при проезде неровностей или в начале движения указывают на износ сайлентблоков или разрушение шаровой опоры. Увод автомобиля в сторону при движении по прямой и невозможность точной регулировки развала-схождения говорят о деформации рычага.

Визуальный осмотр может выявить трещины в металле, особенно в местах сварных швов и резких переходов сечений. Коррозионные повреждения, глубокие задиры и вмятины также являются основанием для замены. Люфт в сайлентблоках — когда резиновая часть отслаивается от металлических втулок или имеет разрывы — критический признак износа.

Замена рычага требует частичной разборки передней подвески и использования специализированного инструмента. Необходим съемник для шаровых опор, динамометрический ключ для затяжки крепежа с заданным моментом, а также приспособления для запрессовки сайлентблоков.

После установки нового рычага обязательна регулировка углов установки колес на стенде развал-схождения. Игнорирование этой процедуры приведет к неравномерному износу шин и ухудшению управляемости. При замене рычага рекомендуется проверить состояние амортизаторов, стабилизатора поперечной устойчивости и рулевых наконечников.

Важно учитывать, что рычаги имеют сторонность установки — правый рычаг конструктивно отличается от левого и не является взаимозаменяемым. Установка детали с неправильной стороны физически невозможна из-за несовпадения крепежных точек.

Рычаг работает в составе сложной системы независимой многорычажной подвески. Он взаимодействует с амортизационной стойкой, которая крепится к поворотному кулаку, связанному с рычагом через шаровую опору. Продольная и поперечная жесткость обеспечивается за счет геометрии рычага и характеристик сайлентблоков.

Стабилизатор поперечной устойчивости через стойки также влияет на работу рычага, ограничивая крены кузова в поворотах. Подрамник передней подвески, к которому крепится рычаг, служит промежуточной рамой между кузовом и элементами ходовой части, дополнительно изолируя вибрации.

Правильное функционирование рычага напрямую влияет на работу системы рулевого управления, поскольку любые люфты в подвеске передаются на рулевое колесо в виде биения и снижения точности реакций.
