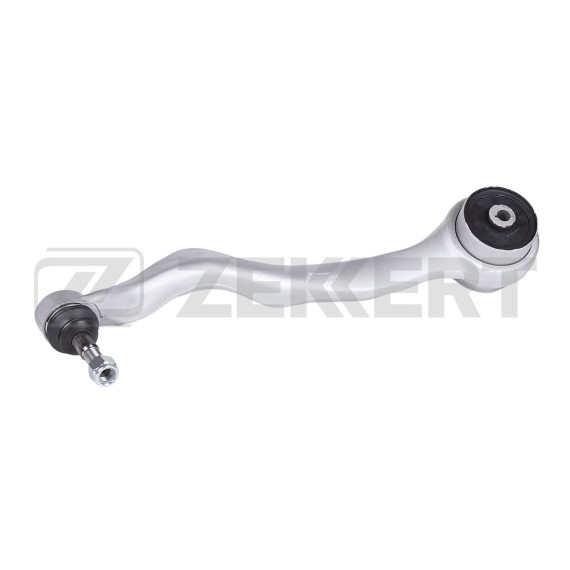

Передний нижний поперечный рычаг правой стороны для автомобилей BMW третьей, первой и второй серий на платформах F20, F21, F23, F30, F31, F34, F80. Базовый элемент передней подвески, обеспечивающий связь ступичного узла с подрамником и формирующий геометрию колесной базы.

Рычаг выполняет функцию направляющего элемента передней подвески, контролируя вертикальные и продольные перемещения колеса относительно кузова. Через сайлентблоки в точках крепления к подрамнику и шаровую опору в месте соединения со ступицей деталь обеспечивает подвижность подвески при сохранении заданных углов установки колес.

Компонент воспринимает значительные динамические нагрузки при движении — удары от неровностей дорожного полотна, боковые усилия в поворотах, тормозные и разгонные моменты. От состояния рычага напрямую зависит управляемость автомобиля, стабильность траектории движения и равномерность износа шин.

Рычаг изготавливается из высокопрочной стали методом штамповки с последующей механической обработкой посадочных поверхностей. Форма детали разработана с учетом компоновки моторного отсека и обеспечивает необходимый клиренс при работе подвески в крайних положениях.

Правосторонняя конфигурация означает установку исключительно на правую сторону автомобиля — деталь несимметрична и не взаимозаменяема с левым рычагом. Посадочные отверстия под болты крепления к подрамнику и проушина под шаровую опору выполнены с жесткими допусками для точного позиционирования элементов подвески.

Защитное покрытие предотвращает коррозию при эксплуатации в условиях воздействия дорожных реагентов и влаги. Конструкция предусматривает установку резинометаллических сайлентблоков, которые могут поставляться отдельно или быть запрессованными в рычаг.

Деталь разработана для автомобилей BMW следующих серий и кузовов:

3 серия (F30/F31/F34/F80) — седан F30, универсал F31 Touring, лифтбек F34 Gran Turismo, спортивная модификация M3 F80. Применяется на автомобилях выпуска с 2011 года, включая модели с различными типами двигателей и приводов.

1 серия (F20/F21) — пятидверный хэтчбек F20 и трехдверный F21 производства с 2011 года. Рычаг устанавливается на версии с задним и полным приводом.

2 серия (F23) — кабриолет F23 с откидным верхом. Несмотря на различия в кузовном исполнении, передняя подвеска использует идентичные компоненты с моделями F20/F30.

Все указанные модели построены на модульной платформе UKL и CLAR с общей архитектурой передней подвески типа МакФерсон с L-образными рычагами.

Износ или повреждение рычага проявляется стуками в передней подвеске при проезде неровностей, особенно на малой скорости. Посторонние звуки возникают из-за выработки сайлентблоков или люфта в шаровой опоре, что приводит к нестабильному положению колеса.

Увод автомобиля в сторону при движении по прямой и неравномерный износ протектора шин указывают на изменение геометрии подвески вследствие деформации рычага или критического износа его элементов. Нарушается развал-схождение, которое невозможно скорректировать регулировками.

Визуальный осмотр может выявить трещины металла в зонах концентрации напряжений, деформацию тела рычага после ударных нагрузок, разрывы резиновых элементов сайлентблоков или следы контакта с другими компонентами подвески. При обнаружении механических повреждений замена обязательна независимо от пробега.

Замена рычага требует вывешивания передней части автомобиля и демонтажа колеса. Необходимо отсоединить шаровую опору от поворотного кулака, открутить болты крепления рычага к подрамнику и извлечь деталь из посадочных мест.

При установке нового рычага критически важна правильная затяжка резьбовых соединений с соблюдением момента, указанного производителем. Окончательная затяжка болтов крепления к подрамнику выполняется при нагруженной подвеске, когда автомобиль стоит на колесах — это предотвращает преждевременный износ сайлентблоков от скручивания.

После замены обязательна процедура регулировки углов установки колес на стенде развал-схождения. Даже при установке оригинальной детали геометрия подвески требует проверки и корректировки для обеспечения правильного поведения автомобиля и продления ресурса шин.

Рекомендуется одновременная ревизия сопутствующих элементов подвески — стоек стабилизатора, амортизаторов, опорных подшипников. Замена рычагов парами на обеих сторонах обеспечивает симметричность характеристик подвески и предсказуемость управления.
