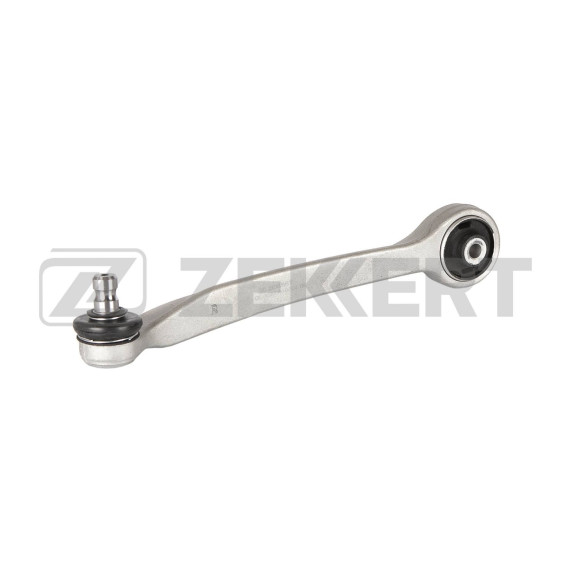

Верхний поперечный рычаг передней подвески — важный элемент направляющего аппарата, обеспечивающий правильную геометрию перемещения колеса и распределение нагрузок в системе подвески. Устанавливается в правую сторону автомобиля, работает в паре с нижним рычагом в составе многорычажной или двухрычажной независимой подвески.

Рычаг соединяет поворотный кулак со ступицей колеса и кузов автомобиля через точки крепления на подрамнике или лонжероне. Основная задача детали — задавать траекторию движения колеса при сжатии и отбое подвески, сохраняя оптимальные углы развала и схождения. Верхний рычаг воспринимает боковые и продольные нагрузки, возникающие при движении, торможении и прохождении поворотов.

Конструкция обеспечивает точное позиционирование колеса относительно кузова, что критично для управляемости и стабильности автомобиля. При исправном рычаге сохраняется заводская геометрия подвески, равномерный износ шин и предсказуемое поведение машины на дороге.

Деталь разработана для установки на:

• Audi A6 II (C5) — модели с 1997 года выпуска
• Audi A4 I (B5), II (B6), III (B7) — версии с 1999 года
• Seat Exeo — автомобили с 2008 года

Эти модели объединяет общая платформа и конструкция передней подвески, что позволяет использовать единый рычаг для правой стороны. Применимость распространяется на различные модификации двигателей и трансмиссий в рамках указанных поколений.

Рычаг представляет собой штампованную или литую деталь сложной формы с посадочными местами для сайлентблоков и шаровой опоры. В точках крепления к кузову установлены резинометаллические втулки, которые гасят вибрации и компенсируют небольшие подвижки элементов подвески. На внешнем конце рычага располагается конус или резьбовое соединение для шаровой опоры, связывающей рычаг с поворотным кулаком.

Материал изготовления — высокопрочная сталь или легкие сплавы, обеспечивающие необходимую жесткость при приемлемой массе. Геометрия рычага рассчитана таким образом, чтобы при работе подвески сохранялись оптимальные кинематические характеристики.

Выработка сайлентблоков — наиболее частая причина замены рычага в сборе. Резиновые втулки со временем теряют эластичность, растрескиваются или разрываются, что приводит к появлению люфтов. Внешне это проявляется стуками при проезде неровностей, увеличенным свободным ходом в соединениях, неравномерным износом шин.

Деформация корпуса рычага возможна после сильных ударов о препятствия или при серьезных ДТП. Даже небольшая остаточная деформация нарушает углы установки колес, которые невозможно восстановить регулировкой. Увод автомобиля в сторону при движении по прямой, биение руля, ускоренный износ резины — типичные симптомы погнутого рычага.

Износ посадочного места шаровой опоры также требует замены детали. Разбитый конус не обеспечивает надежной фиксации шарнира, что создает опасность разъединения элементов подвески во время движения.

Замена верхнего рычага требует частичной разборки передней подвески и специального инструмента для запрессовки сайлентблоков или демонтажа шаровой опоры. Необходим подъемник или смотровая яма, так как доступ к креплениям осуществляется снизу автомобиля.

После установки нового рычага обязательна процедура регулировки углов установки колес. Даже незначительные отклонения в геометрии подвески влияют на управляемость и износ шин. Момент затяжки резьбовых соединений должен соответствовать заводским спецификациям — недостаточная или чрезмерная затяжка сокращает ресурс сайлентблоков.

Рекомендуется осматривать смежные элементы подвески — шаровые опоры, стойки стабилизатора, амортизаторы. Часто износ одного узла ускоряет деградацию соседних деталей из-за изменения характера нагрузок.

Состояние рычагов следует контролировать при каждом техническом обслуживании подвески — обычно каждые 15-20 тысяч километров пробега или при появлении характерных симптомов. Визуальный осмотр позволяет выявить трещины резины сайлентблоков, подтеки смазки из шаровых опор, следы контакта рычага с другими элементами.

Своевременная замена изношенных рычагов предотвращает разрушение более дорогих компонентов подвески и рулевого управления. Люфты в направляющем аппарате создают ударные нагрузки на подшипники ступиц, рулевую рейку, элементы крепления подрамника.

При эксплуатации в условиях плохих дорог ресурс рычагов сокращается. Агрессивный стиль вождения с резкими маневрами и высокими скоростями на неровностях также ускоряет износ сайлентблоков и может привести к деформации корпуса рычага.
