Верхний поперечный рычаг передней подвески — ключевой элемент системы независимой подвески внедорожников Toyota Land Cruiser Prado и Lexus GX. Деталь обеспечивает подвижное соединение поворотного кулака с кузовом автомобиля, контролируя вертикальные перемещения колеса и поддерживая правильную геометрию подвески при движении.

Рычаг выполняет несколько критически важных задач в конструкции передней подвески. Основная функция — ограничение хода колеса в вертикальной плоскости при сохранении его подвижности. Элемент воспринимает нагрузки от неровностей дорожного покрытия, передавая их на кузов через сайлентблоки и шаровую опору.

Поперечное расположение рычага определяет его роль в формировании развала колес и ширины колеи. При работе подвески деталь совершает дугообразные движения, позволяя колесу перемещаться вверх-вниз с минимальным изменением углов установки. Конструкция верхнего рычага короче нижнего, что создает нужную кинематику подвески и обеспечивает отрицательный развал при сжатии.

Рычаг разработан для установки на левую сторону передней оси следующих моделей:

Toyota Land Cruiser Prado 120 — выпуск с 2002 года, все комплектации с независимой передней подвеской

Toyota Land Cruiser Prado 150 — производство с 2009 года по настоящее время

Lexus GX серии J12 — модели с 2001 года, включая GX 470 и GX 460

Применимость обусловлена единой платформой и идентичной конструкцией передней подвески указанных автомобилей. Рычаги для этих моделей взаимозаменяемы благодаря совпадению посадочных размеров, точек крепления и геометрических параметров.

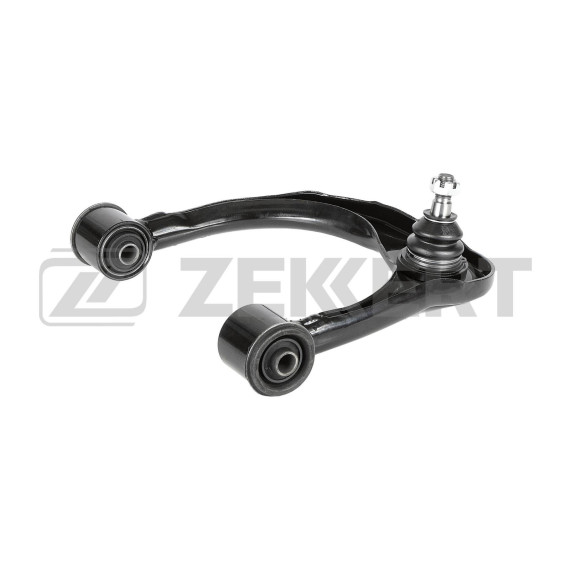

Деталь представляет собой рычаг А-образной формы с тремя точками крепления. Два посадочных места под сайлентблоки расположены на концах рычага для фиксации к раме или лонжерону кузова. Третья точка — конус под шаровую опору или интегрированный шаровой палец — служит для соединения с поворотным кулаком.

Материал изготовления — высокопрочная сталь или алюминиевый сплав, в зависимости от производителя. Стальные рычаги обладают повышенной прочностью и долговечностью при интенсивных нагрузках, характерных для внедорожной эксплуатации. Алюминиевые варианты снижают неподрессоренные массы, улучшая плавность хода и управляемость.

Конструкция может быть цельнолитой или штампованной. Литые рычаги отличаются сложной формой с усилениями в зонах максимальных напряжений. Штампованные детали имеют более простую геометрию, но компенсируют это увеличенным сечением металла.

Посадочные места под сайлентблоки выполнены в виде проушин с отверстиями под прессовую посадку резинометаллических втулок. Сайлентблоки гасят вибрации и удары, передаваемые от колеса на кузов, обеспечивая комфорт при движении. Расстояние между центрами проушин точно выверено для сохранения заданной геометрии подвески.

Конус под шаровую опору имеет стандартизированный угол и диаметр для надежной фиксации шарового пальца. В некоторых конструкциях шаровая опора интегрирована в рычаг и не подлежит замене отдельно — при износе меняется вся деталь в сборе. Другие варианты предусматривают съемную шаровую с креплением на болтах или заклепках.

Рычаг подвергается постоянным циклическим нагрузкам, особенно при движении по бездорожью. Основные причины выхода из строя — усталость металла, деформация при ударных нагрузках, износ посадочных мест под сайлентблоки, коррозия.

Необходимость замены определяется по следующим признакам: стуки в передней подвеске при проезде неровностей, увеличенный люфт колеса в вертикальной плоскости, неравномерный износ шин, нарушение углов установки колес, которое невозможно скорректировать регулировкой.

Визуальный осмотр может выявить трещины в теле рычага, деформацию, разрывы или критический износ сайлентблоков, выработку в конусе шаровой опоры. Деформированный рычаг не подлежит восстановлению и требует обязательной замены.

Замена верхнего рычага требует вывешивания передней части автомобиля и снятия колеса. Последовательность демонтажа: отсоединение шаровой опоры от поворотного кулака, выкручивание болтов крепления рычага к раме. Если сайлентблоки запрессованы в рычаг, их можно заменить отдельно при наличии соответствующего оборудования.

Важный момент — затяжка болтов крепления сайлентблоков должна производиться при нагруженной подвеске, когда автомобиль стоит на колесах или подвеска нагружена домкратом до рабочего положения. Затяжка в вывешенном состоянии приводит к преждевременному разрушению резиновых элементов сайлентблоков из-за скручивания.

После установки обязательна проверка и регулировка углов установки колес на стенде развал-схождения. Замена рычага изменяет геометрию подвески, что влияет на развал, кастер и может опосредованно сказаться на схождении.

Рычаг рассчитан на смешанный режим эксплуатации — от городских дорог до умеренного бездорожья. Конструкция подвески Toyota Land Cruiser Prado и Lexus GX предполагает баланс между комфортом на асфальте и проходимостью на грунтов
