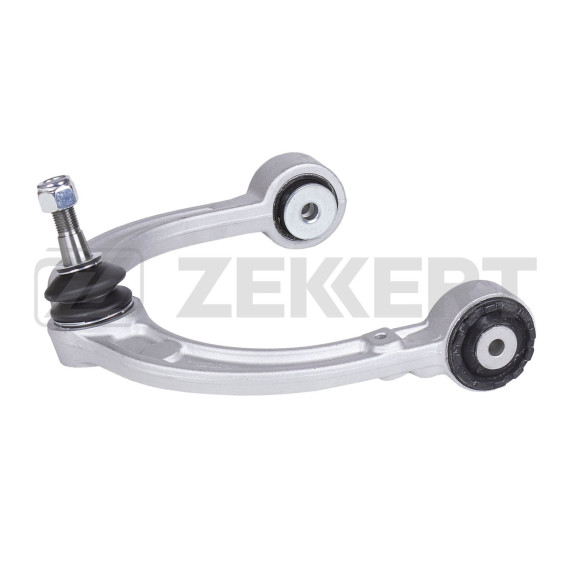

Верхний передний рычаг подвески — ключевой элемент системы управления автомобилем, обеспечивающий правильную геометрию передней оси и стабильное поведение на дороге. Эта деталь предназначена для установки на левую сторону передней подвески автомобилей Mercedes-Benz M-Class (W164) с 2005 года, GL-Class (X164) с 2006 года и R-Class (251).

Поперечный рычаг соединяет кузов автомобиля с поворотным кулаком, формируя верхнюю часть подвески типа «двойной поперечный рычаг». Основная задача элемента — контроль вертикальных перемещений колеса и поддержание заданных углов установки колес при движении и маневрировании. Рычаг воспринимает нагрузки от неровностей дорожного покрытия, передавая их на кузов через сайлентблоки и шаровую опору.

Деталь участвует в формировании углов развала и кастера, что напрямую влияет на устойчивость автомобиля, равномерность износа шин и точность рулевого управления. При прохождении поворотов рычаг обеспечивает правильное позиционирование колеса относительно дорожного полотна.

Рычаг изготавливается из высокопрочной стали методом штамповки или литья с последующей механической обработкой посадочных мест. Конструкция включает проушины для крепления к подрамнику или лонжерону кузова через резинометаллические сайлентблоки, а также посадочное место для шаровой опоры со стороны поворотного кулака.

Форма рычага спроектирована с учетом компоновки моторного отсека и подкапотного пространства конкретных моделей Mercedes-Benz. Изогнутая геометрия обеспечивает необходимый дорожный просвет и исключает контакт с другими элементами подвески при полном ходе отбоя и сжатия.

Поверхность детали защищена антикоррозионным покрытием, которое продлевает срок службы в условиях воздействия влаги, реагентов и перепадов температур. Точность изготовления посадочных мест критична для сохранения заводской геометрии подвески.

Рычаг разработан специально для установки на:

• Mercedes-Benz M-Class (W164) — внедорожники второго поколения, выпускавшиеся с 2005 по 2011 год
• Mercedes-Benz GL-Class (X164) — полноразмерные внедорожники, производившиеся с 2006 по 2012 год
• Mercedes-Benz R-Class (251) — кроссоверы-минивэны, выпускавшиеся с 2005 по 2017 год

Деталь предназначена для левой стороны передней подвески и не является универсальной для правой стороны из-за различий в геометрии крепежных точек.

О выходе рычага из строя свидетельствуют стуки в передней подвеске при проезде неровностей, особенно на малой скорости. Характерны увод автомобиля в сторону при движении по прямой, неравномерный износ протектора шин, вибрации на руле при торможении.

Визуально можно обнаружить деформацию корпуса рычага, трещины металла в зонах концентрации напряжений, износ или разрыв сайлентблоков, люфт в шаровой опоре. Нарушение геометрии рычага после удара или наезда на препятствие делает невозможной правильную регулировку углов установки колес.

Замена рычага требует демонтажа колеса и частичной разборки передней подвески. Необходимо отсоединить шаровую опору от поворотного кулака, выпрессовать или вывернуть крепежные болты сайлентблоков из кузова. При установке нового рычага важно соблюдать моменты затяжки резьбовых соединений, указанные производителем автомобиля.

После замены рычага обязательна проверка и регулировка углов установки колес на стенде сход-развала. Это связано с тем, что положение рычага напрямую определяет параметры развала и кастера. Рекомендуется одновременная замена парных элементов на обеих сторонах подвески для сохранения симметричности характеристик.

При монтаже следует использовать новый крепеж, если он не входит в комплект поставки. Повторное использование самоконтрящихся гаек и болтов с деформируемой резьбой недопустимо из соображений безопасности.
