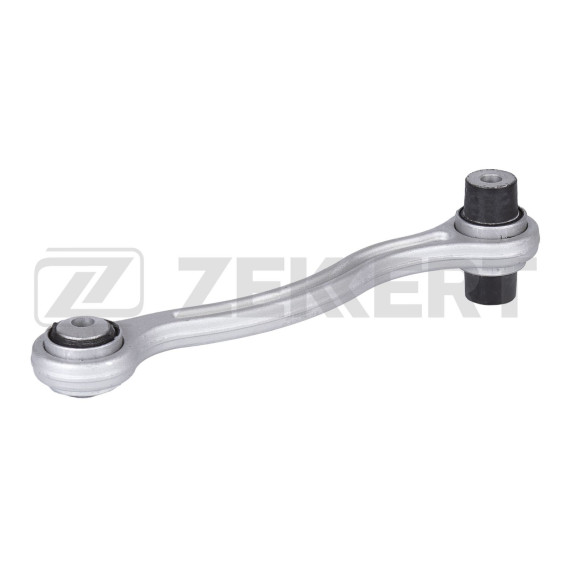

Поперечный рычаг задней подвески — базовый элемент многорычажной конструкции, который связывает ступичный узел с подрамником или кузовом автомобиля. Деталь предназначена для установки с правой стороны задней оси и отвечает за правильное позиционирование колеса относительно кузова при движении и работе подвески.

Рычаг выполняет несколько критически важных задач в конструкции задней подвески. Он воспринимает поперечные нагрузки при прохождении поворотов, стабилизирует колею задней оси и участвует в формировании правильной геометрии подвески. Через сайлентблоки в точках крепления деталь гасит вибрации и удары от неровностей дороги, не передавая их напрямую на кузов.

В многорычажной независимой подвеске Mercedes-Benz этот элемент работает совместно с другими рычагами, пружинами и амортизаторами, обеспечивая точное управление перемещением колеса во всех направлениях. От его состояния напрямую зависит устойчивость автомобиля, точность рулевого управления и равномерность износа шин.

Рычаг разработан для установки на следующие модели Mercedes-Benz:

C-Class W204 (2007-2014) — седаны, универсалы и купе четвертого поколения с независимой многорычажной задней подвеской

C-Class W205 (с 2014) — автомобили пятого поколения всех типов кузова, включая полноприводные модификации 4MATIC

GLC X253 (с 2015) — среднеразмерные кроссоверы, построенные на платформе W205 с адаптированной подвеской

GLK-Class X204 (2008-2015) — компактные внедорожники с усиленной конструкцией ходовой части

Деталь учитывает конструктивные особенности каждой платформы при сохранении общей геометрии крепления, что позволяет использовать единый компонент для разных моделей концерна.

Рычаг изготавливается из высокопрочной стали методом штамповки с последующей механической обработкой посадочных мест. Конструкция включает основное тело рычага с двумя или тремя точками крепления, в которые запрессованы резинометаллические сайлентблоки. Форма детали спроектирована с учетом пространственной геометрии подвески и обеспечивает необходимые углы установки колес.

Сайлентблоки — ключевой элемент конструкции. Они состоят из внутренней и наружной металлических втулок с эластомерным элементом между ними. Резиновая часть работает на кручение и сдвиг, поглощая вибрации и компенсируя небольшие угловые перемещения. Качество резиновой смеси определяет долговечность узла и комфорт подвески.

Рычаг имеет асимметричную форму для правой стороны, что обусловлено особенностями компоновки задней подвески и расположением элементов трансмиссии. Посадочные места под болты крепления выполнены с точными допусками для обеспечения правильной геометрии без дополнительных регулировок.

Основная причина выхода рычага из строя — разрушение резиновых элементов сайлентблоков. Резина растрескивается от времени, температурных перепадов и агрессивных дорожных реагентов. При этом появляется люфт в соединениях, который проявляется стуками при проезде неровностей, особенно на малой скорости.

Изношенный рычаг приводит к нарушению углов установки колес — появляется неравномерный износ шин, автомобиль уводит в сторону при движении, ухудшается курсовая устойчивость. На скорости может ощущаться вибрация или раскачивание задней части кузова. При торможении возможно рыскание из-за нестабильного положения колеса в пятне контакта.

Визуально износ определяется по трещинам и разрывам резины сайлентблоков, выдавливанию эластомера из втулок, следам масла на резиновых элементах. В тяжелых случаях возможна деформация металлической части рычага от ударных нагрузок или коррозионные повреждения в местах крепления.

Ресурс рычага подвески напрямую зависит от условий эксплуатации автомобиля. Качество дорожного покрытия — основной фактор, влияющий на срок службы. Постоянные удары от ям и выбоин ускоряют разрушение резиновых элементов и могут привести к усталостным трещинам металла.

Использование автомобиля в зимний период с применением противогололедных реагентов негативно сказывается на состоянии резиновых компонентов. Агрессивные химические вещества разрушают структуру эластомера, вызывая его преждевременное старение. Регулярная мойка днища помогает продлить срок службы элементов подвески.

Стиль вождения также влияет на износ рычагов. Резкие маневры, высокие скорости на неровных дорогах, перегрузка автомобиля создают повышенные нагрузки на подвеску. Поперечный рычаг особенно нагружен при интенсивных перестроениях и прохождении поворотов, когда на него действуют максимальные боковые силы.

Замена рычага требует подъема автомобиля и демонтажа колеса. Необходимо освободить точки крепления рычага к подрамнику и ступичному узлу, что может потребовать откручивания нескольких болтовых соединений. В некоторых случаях для доступа приходится частично демонтировать элементы тормозной системы или выхлопного тракта.

После установки нового рычага обязательна проверка и регулировка углов установки колес. Даже при точном соответствии детали требованиям производителя геометрия подвески могла измениться за время эксплуатации. Правильные углы развала, схождения и продольного наклона критичны для управляемости и ресурса шин.

При замене одного рычага
