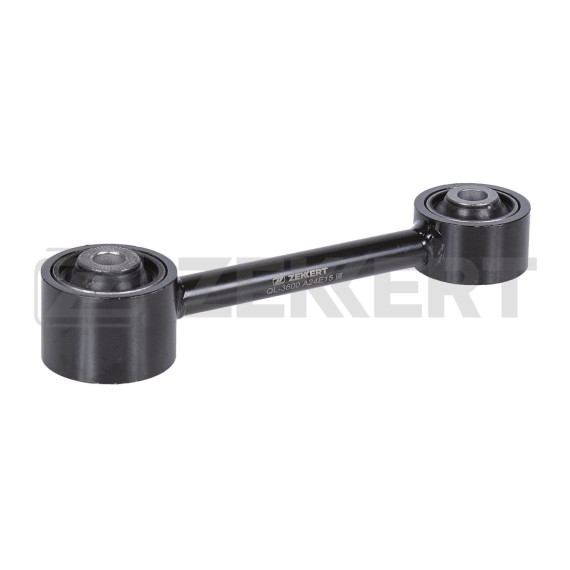

Поперечный нижний рычаг задней подвески представляет собой важный элемент многорычажной независимой подвески, который обеспечивает управляемое перемещение колеса в вертикальной плоскости и точное позиционирование ступицы относительно кузова автомобиля. Деталь устанавливается в нижней части подвески и работает в паре с верхними рычагами, формируя геометрию подвески.

Основная задача поперечного рычага — связь ступичного узла с подрамником или балкой задней подвески. Элемент воспринимает вертикальные нагрузки при проезде неровностей, а также боковые усилия в поворотах и при торможении. Рычаг участвует в формировании развала и схождения задних колес, влияя на устойчивость автомобиля и равномерность износа шин.

Конструкция рычага позволяет колесу перемещаться по заданной траектории, компенсируя неровности дорожного полотна без передачи ударных нагрузок на кузов. Это обеспечивает комфорт пассажиров и сохранность других элементов подвески.

Рычаг изготавливается методом штамповки из высокопрочной стали с последующей антикоррозийной обработкой. Конструкция включает два посадочных места под сайлентблоки — одно для крепления к подрамнику, второе для соединения со ступичным узлом. Геометрия детали рассчитана с учетом кинематики подвески конкретных моделей автомобилей.

Усиленные зоны крепления сайлентблоков обеспечивают необходимую жесткость конструкции при сохранении способности гасить вибрации. Форма рычага оптимизирована для размещения в ограниченном пространстве колесной арки без контакта с другими элементами подвески при полном ходе сжатия и отбоя.

Деталь разработана для применения на Toyota Highlander третьего поколения (XU50) выпуска с 2014 года и Lexus RX третьего и четвертого поколений (AL10, AL20) с 2008 года. Универсальная конструкция позволяет использовать один рычаг как с левой, так и с правой стороны автомобиля, что упрощает складскую логистику.

При установке важно учитывать, что рычаги входят в состав многорычажной подвески, поэтому их геометрия критична для правильных углов установки колес. Использование неоригинальных деталей с отклонениями в размерах приводит к невозможности настройки развала-схождения.

О необходимости замены рычага свидетельствует стук в задней подвеске при проезде неровностей, увеличенный и неравномерный износ задних шин, увод автомобиля в сторону при движении по прямой. Визуально определяется деформация металла рычага после сильных ударов, трещины в зонах сварки или крепления сайлентблоков.

Чаще всего замена требуется из-за износа запрессованных в рычаг резинометаллических шарниров. При их разрушении появляется люфт в соединениях, что нарушает геометрию подвески. В современных конструкциях сайлентблоки не всегда подлежат отдельной замене, поэтому меняется рычаг в сборе.

Замена рычага требует вывешивания задней части автомобиля и демонтажа колеса. Для извлечения старой детали необходимо открутить болты крепления к подрамнику и ступичному узлу. При установке нового рычага важно затягивать крепеж только при нагруженной подвеске, когда автомобиль стоит на колесах или подвеска нагружена специальным приспособлением.

Затяжка болтов в вывешенном состоянии приводит к преждевременному разрушению сайлентблоков из-за скручивания резины. После замены рычага обязательна проверка и регулировка углов установки колес на стенде развал-схождения, так как новая деталь может иметь минимальные отличия в геометрии от изношенной.
