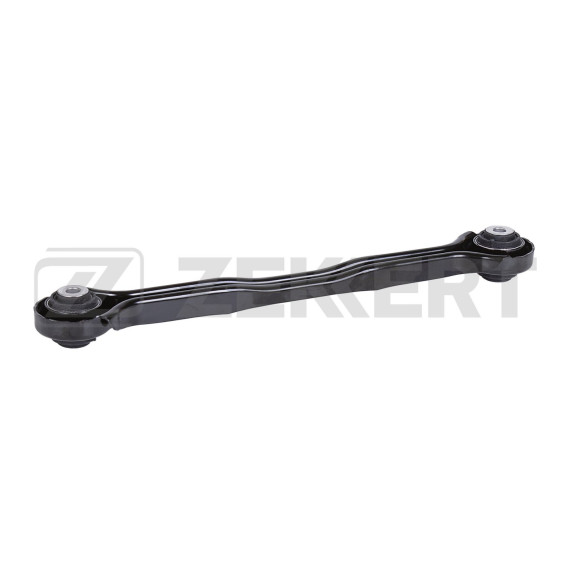

Поперечный рычаг задней подвески представляет собой ключевой элемент многорычажной системы, обеспечивающий связь между кузовом автомобиля и ступичным узлом заднего колеса. Деталь выполняет функцию пространственного позиционирования колеса относительно кузова, воспринимая боковые нагрузки и участвуя в формировании кинематики подвески при движении.

Конструктивно рычаг выполнен в виде стального штампованного или литого элемента с двумя точками крепления через сайлентблоки. Один конец фиксируется на подрамнике или лонжероне кузова, второй соединяется с поворотным кулаком или ступичным узлом. Такая схема позволяет гасить вибрации и компенсировать подвижки подвески при работе на неровностях.

Рычаг разработан для установки на BMW 3-й серии кузовов E90, E91, E92, E93 выпуска с 2004 года, а также на BMW X1 (E84) с 2009 года. Универсальная конструкция позволяет использовать деталь как на левой, так и на правой стороне задней оси, что упрощает складскую логистику и обслуживание.

В многорычажной задней подвеске этих моделей используется от четырех до пяти рычагов на каждое колесо. Поперечный рычаг работает совместно с продольными и диагональными элементами, создавая сложную пространственную конструкцию, которая обеспечивает высокую управляемость и комфорт характерные для автомобилей BMW.

Рычаг оснащен резинометаллическими сайлентблоками в точках крепления, которые выполняют роль упругих элементов и демпферов. Эти втулки изолируют кузов от дорожных вибраций и одновременно обеспечивают необходимую жесткость при восприятии боковых сил в поворотах.

Геометрия рычага рассчитана таким образом, чтобы минимизировать изменение схождения и развала задних колес при ходах подвески. Это критично для сохранения предсказуемого поведения автомобиля и равномерного износа шин.

Металлическая основа рычага часто покрывается антикоррозионным составом или порошковой краской, что продлевает срок службы детали в условиях воздействия реагентов и влаги.

Основной причиной выхода из строя становится разрушение резиновых элементов сайлентблоков под воздействием времени, температурных перепадов и дорожных реагентов. Резина растрескивается, теряет эластичность, что приводит к увеличению люфтов.

Типичные симптомы износа включают стуки и глухие удары в задней части автомобиля при проезде неровностей, увеличение свободного хода в подвеске. Возможно ухудшение управляемости, увод автомобиля в сторону, неравномерный износ протектора задних шин.

При визуальном осмотре обнаруживаются трещины в резине сайлентблоков, выдавливание резины из посадочных мест, коррозионные повреждения металлической части рычага. В некоторых случаях возможна деформация самого рычага после сильных ударов о препятствия.

Замена рычага требует демонтажа колеса и частичной разборки задней подвески. Необходим подъемник или смотровая яма, специальный инструмент для запрессовки сайлентблоков при их отдельной замене.

После установки нового рычага обязательна процедура регулировки углов установки колес на стенде развал-схождения. Это необходимо для восстановления заводских параметров геометрии подвески и предотвращения преждевременного износа шин.

Рекомендуется одновременная замена рычагов с обеих сторон оси, даже если видимые повреждения присутствуют только на одной стороне. Это обеспечивает симметричность характеристик подвески и предсказуемое поведение автомобиля.
