Опора шаровая представляет собой критически важный элемент подвески, обеспечивающий подвижное соединение между рычагом и поворотным кулаком. В конструкции Mazda CX-9 второго поколения этот узел испытывает значительные нагрузки, связанные с массой полноразмерного кроссовера и особенностями его эксплуатации.

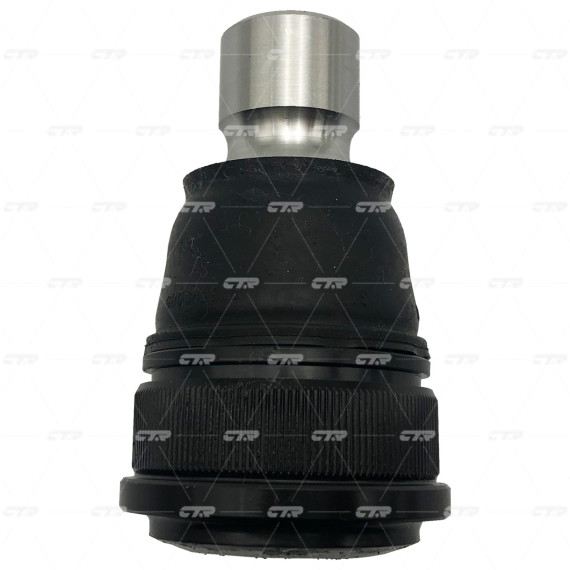

Шаровая опора для CX-9 выполнена по закрытой схеме с несъемным пыльником, что обеспечивает надежную защиту рабочих поверхностей от грязи и влаги. Корпус изготавливается из высокопрочной стали методом холодной штамповки с последующей термообработкой. Внутри располагается сферический палец, который движется в полимерном вкладыше или подшипнике скольжения.

Конструкция крепления предусматривает болтовое соединение с рычагом подвески. Посадочная часть имеет конусную форму для надежной фиксации в поворотном кулаке. Резьбовая часть пальца защищена специальной гайкой с шплинтом или самоконтрящейся конструкцией.

Основная функция шаровой опоры — обеспечение вертикального перемещения колеса при работе подвески с одновременной возможностью поворота управляемых колес. Узел воспринимает вертикальные и боковые нагрузки, возникающие при движении по неровностям, в поворотах и при торможении.

В многорычажной подвеске CX-9 шаровые опоры работают в паре — верхняя и нижняя, распределяя между собой нагрузки. Нижняя опора обычно несет основную массу автомобиля и испытывает более интенсивный износ, верхняя отвечает за точность геометрии и стабилизацию конструкции.

Деталь разработана специально для Mazda CX-9 второго поколения, выпускаемого с 2016 года. Этот кроссовер построен на платформе SkyActiv и имеет независимую подвеску всех колес. Конструкция шаровых опор учитывает снаряженную массу автомобиля около 2 тонн и возможную полную массу до 2,7 тонн.

При подборе необходимо учитывать позицию установки — передняя ось, правая или левая сторона, верхнее или нижнее расположение. Геометрические параметры и способ крепления различаются в зависимости от конкретной позиции в подвеске.

Основным симптомом износа шаровой опоры становится увеличенный люфт в соединении. Это проявляется стуками при проезде неровностей, особенно на малой скорости. Характерный глухой удар возникает при трогании с места, торможении или при проезде «лежачих полицейских».

Разрушение пыльника приводит к попаданию абразивных частиц внутрь узла и резкому ускорению износа. Визуально это определяется по трещинам или разрывам резинового чехла. При повреждении пыльника даже при отсутствии люфта требуется замена всего узла.

Проверка состояния выполняется на подъемнике или смотровой яме. Колесо вывешивается, и монтажной лопаткой проверяется наличие свободного хода между пальцем и корпусом. Люфт более 0,8-1,0 мм считается недопустимым и требует замены детали.

Ресурс шаровой опоры на CX-9 при нормальных условиях эксплуатации составляет 80-120 тысяч километров. На интенсивность износа влияют качество дорожного покрытия, стиль вождения, своевременность обслуживания подвески и правильность геометрии установки колес.

Агрессивная езда с резкими маневрами, частые проезды неровностей на высокой скорости, эксплуатация с перегрузом значительно сокращают срок службы. Нарушенные углы развала-схождения создают дополнительные боковые нагрузки на шаровые опоры и ускоряют их износ.

Замена шаровой опоры требует демонтажа элементов подвески и использования специального съемника для выпрессовки конусного соединения. Попытки выбивания молотком могут повредить резьбу или посадочные поверхности смежных деталей.

При установке новой детали критически важна правильная затяжка крепежа с соблюдением регламентированных моментов. Недостаточная затяжка приведет к разбиванию посадочных мест, чрезмерная — к деформации корпуса опоры. Гайка крепления пальца затягивается в положении, когда подвеска нагружена весом автомобиля.

После замены шаровых опор обязательно выполняется регулировка углов установки колес. Новые детали могут иметь небольшие отклонения в геометрии в пределах допусков, которые компенсируются при настройке развала и схождения.
