Шаровая опора представляет собой ключевой элемент передней подвески, обеспечивающий подвижное соединение между рычагом и поворотным кулаком. Деталь позволяет колесу одновременно поворачиваться в горизонтальной плоскости при рулении и перемещаться вертикально при работе подвески на неровностях дороги.

Опора состоит из корпуса со сферическим гнездом, внутри которого размещен шаровой палец с полированной головкой. Между контактными поверхностями находится специальный вкладыш из износостойкого полимера или композитного материала. Конструкция герметизирована защитным пыльником, который предотвращает попадание грязи, воды и абразивных частиц внутрь шарнира. Внутренняя полость заполнена консистентной смазкой, рассчитанной на весь срок службы узла.

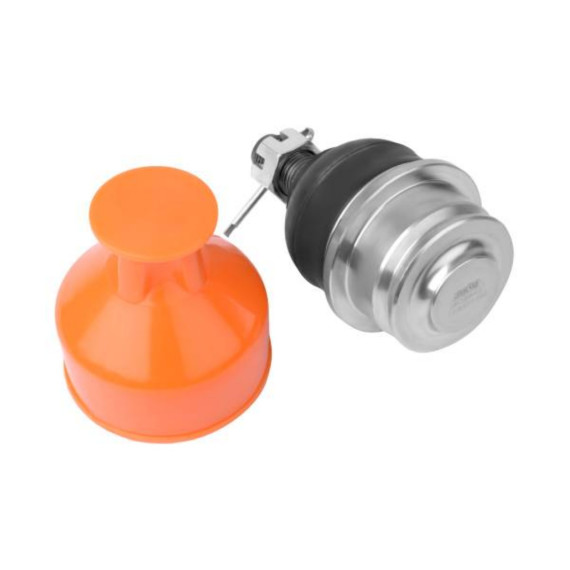

Данная шаровая опора разработана специально для внедорожников и рамных SUV среднего класса. Устанавливается на Lexus GX470 всех годов выпуска, Toyota 4Runner четвертого поколения, Toyota Hilux Surf 210-й серии и Toyota Land Cruiser Prado 120-й серии. Эти модели объединены общей платформой и используют идентичные элементы передней подвески.

Важная особенность: автомобили данного класса эксплуатируются в условиях повышенных нагрузок, включая движение по бездорожью, поэтому шаровые опоры проектируются с увеличенным запасом прочности. Корпус изготавливается из высокопрочной стали методом горячей штамповки, что обеспечивает необходимую жесткость и устойчивость к деформациям.

В конструкции передней подвески указанных автомобилей используется схема с двумя рычагами — верхним и нижним. Шаровые опоры устанавливаются на концах обоих рычагов, соединяя их с поворотным кулаком. Нижняя шаровая принимает на себя основную весовую нагрузку от массы автомобиля, верхняя работает преимущественно на растяжение и обеспечивает точность геометрии подвески.

При эксплуатации шаровая опора подвергается постоянным динамическим нагрузкам, особенно на неровных дорогах и при преодолении препятствий. Критичными факторами износа являются разрушение защитного пыльника, вымывание смазки и попадание абразива в зону трения. Изношенная опора проявляет себя характерным стуком в передней подвеске при проезде неровностей, люфтом колеса в вертикальной плоскости, неравномерным износом шин.

Проверка состояния выполняется вывешиванием колеса и попыткой покачать его в вертикальной плоскости. Люфт указывает на критический износ шарнира. Также диагностика проводится на подъемнике с использованием монтажной лопатки, которой создают усилие между рычагом и кулаком для выявления зазоров.

Замена шаровой опоры требует частичной разборки подвески: снятия колеса, откручивания крепления опоры к рычагу и отсоединения шарового пальца от поворотного кулака. Для выпрессовки конусного пальца используется специальный съемник. Момент затяжки крепежных элементов критически важен для безопасности — недостаточная затяжка может привести к самопроизвольному отсоединению детали во время движения.

При замене одной шаровой рекомендуется проверять состояние парной с противоположной стороны, поскольку условия эксплуатации для обеих опор идентичны. Одновременная замена обеих нижних или обеих верхних шаровых обеспечивает симметричность характеристик подвески и упрощает последующую регулировку углов установки колес.

После установки новых шаровых опор обязательна процедура развал-схождения, так как геометрия подвески изменяется даже при точном соблюдении технологии монтажа. Новая деталь требует кратковременной приработки — в первые 100-200 километров желательно избегать экстремальных нагрузок и резких маневров.

Срок службы шаровой опоры напрямую зависит от условий эксплуатации. При регулярном движении по асфальту деталь может прослужить 80-120 тысяч километров, при частых выездах на бездорожье этот показатель снижается до 40-60 тысяч. Регулярный осмотр пыльников и их своевременная замена при повреждениях существенно продлевает ресурс всего узла.
