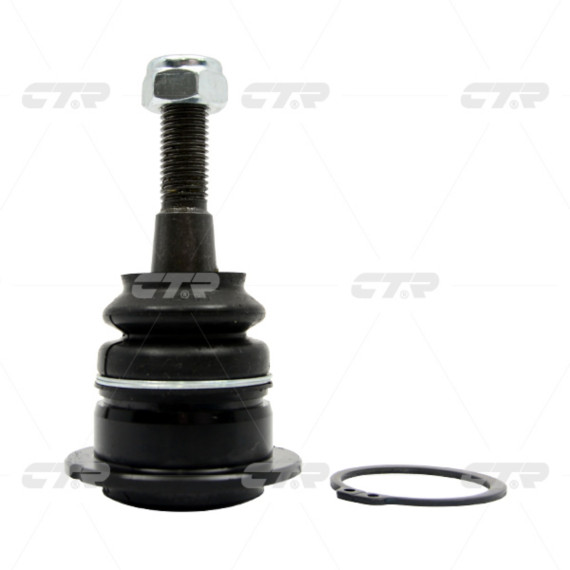

Шаровая опора — критически важный элемент передней подвески внедорожников Land Rover, обеспечивающий подвижное соединение между рычагом подвески и поворотным кулаком. Деталь отвечает за передачу нагрузок от колеса на кузов автомобиля и одновременно позволяет колесам поворачиваться при управлении.

Опора выполняет несколько ключевых задач в конструкции независимой подвески. Она принимает на себя вертикальные и боковые нагрузки при движении по неровностям, обеспечивает свободу поворота управляемых колес и сохраняет заданную геометрию подвески. В условиях эксплуатации внедорожников эта деталь испытывает повышенные нагрузки при движении по бездорожью, преодолении препятствий и буксировке прицепов.

Конструктивно опора представляет собой шаровой палец, заключенный в корпус с полимерным или металлокерамическим вкладышем. Пыльник защищает внутреннюю полость от грязи, воды и абразивных частиц, что особенно важно для автомобилей, эксплуатируемых в сложных дорожных условиях.

Данная опора разработана для установки на:

• Land Rover Discovery третьего и четвертого поколений (2004-2014 годы выпуска)
• Land Rover LR3 (2004-2009) — североамериканское обозначение Discovery 3
• Land Rover LR4 (2009 и позднее) — обозначение Discovery 4 для рынка США и Канады
• Range Rover Sport первого и второго поколений (2005-2013)

Эти модели построены на общей платформе T5 и имеют идентичную конструкцию передней подвески, что обеспечивает взаимозаменяемость компонентов ходовой части.

Усиленная конструкция опоры учитывает специфику эксплуатации тяжелых внедорожников с полной массой до 3 тонн. Корпус изготавливается методом точного литья или штамповки из высокопрочной стали, что обеспечивает необходимую жесткость и долговечность узла.

Шаровой палец имеет специальное покрытие, устойчивое к коррозии и износу. Внутренний вкладыш обеспечивает плавность хода и минимальные зазоры даже при значительном пробеге. Конструкция пыльника рассчитана на работу в условиях больших углов поворота и вертикальных ходов подвески, характерных для внедорожной эксплуатации.

Увеличенный люфт в шаровом соединении — основной признак износа опоры. Он проявляется стуками при проезде неровностей, раскачивании автомобиля или движении по брусчатке. При критическом износе возможно нарушение углов установки колес, что приводит к неравномерному износу шин и ухудшению управляемости.

Разрыв пыльника ускоряет износ шарового соединения, так как внутрь попадают абразивные частицы и влага. Визуальный осмотр состояния защитного чехла должен проводиться при каждом техническом обслуживании, особенно после внедорожных выездов.

Замена опоры требует частичной разборки передней подвески со стороны дефектного узла. Необходимо освободить крепление шарового пальца к поворотному кулаку и открутить болты крепления корпуса к рычагу. Для выпрессовки пальца из конусного отверстия применяется специальный съемник.

Момент затяжки крепежных элементов критически важен для безопасности и долговечности узла. Недостаточная затяжка может привести к самопроизвольному откручиванию, а чрезмерная — к деформации корпуса или срыву резьбы. После установки обязательна проверка и регулировка углов развала-схождения передних колес.

При замене одной опоры рекомендуется оценить состояние парной детали с противоположной стороны, так как обе испытывают схожие нагрузки и, как правило, изнашиваются примерно одинаково.
