Шаровая опора представляет собой критически важный элемент передней подвески, обеспечивающий подвижное соединение между рычагом подвески и поворотным кулаком. Деталь работает в условиях постоянных динамических нагрузок, воспринимая вес автомобиля и компенсируя неровности дорожного покрытия.

Основная задача шаровой опоры — обеспечение подвижности ступичного узла относительно рычага подвески в вертикальной плоскости при одновременной возможности поворота колеса. Элемент передает усилия от колеса на кузов автомобиля, участвуя в работе амортизационной системы. Благодаря специальной конструкции опора позволяет колесу двигаться вверх-вниз при проезде неровностей и одновременно поворачиваться при маневрировании.

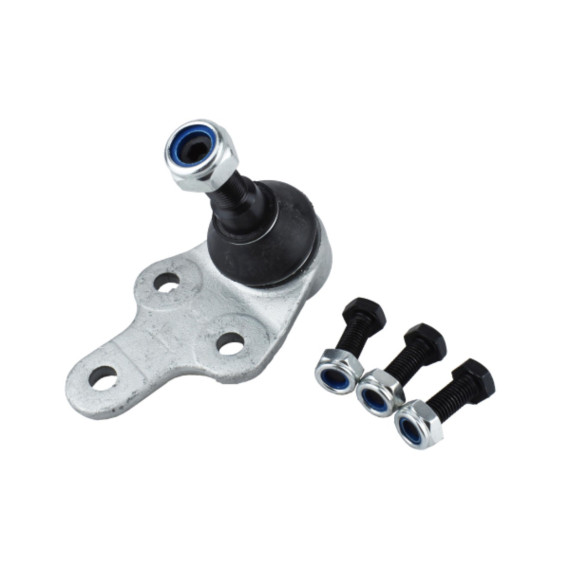

Данная шаровая опора разработана для установки на Ford C-Max первого поколения, Ford Focus первого и второго поколений, а также на автомобили концерна Volvo — C30, C70 второго поколения, S40 второго поколения и V50. Эти модели используют схожую конструкцию передней подвески типа McPherson, что обеспечивает взаимозаменяемость компонентов.

При выборе важно учитывать год выпуска автомобиля: для Focus подходят модели 1998-2004 годов (первое поколение) и 2004-2011 годов (второе поколение), для C-Max — 2003-2010 годов, для Volvo — модели выпуска с 2004 по 2013 год в зависимости от конкретной серии.

Опора состоит из металлического корпуса с запрессованным шаровым пальцем, который вращается в полимерном или металлополимерном вкладыше. Палец имеет коническую форму для плотной посадки в отверстие поворотного кулака. Конструкция может быть как обслуживаемой с пресс-масленкой для периодической смазки, так и необслуживаемой с заводской закладкой смазочного материала на весь срок службы.

Корпус опоры выполнен из высокопрочной стали с антикоррозионным покрытием. Крепление к рычагу осуществляется через фланец с отверстиями под болты или через запрессовку в посадочное место рычага — в зависимости от конструкции конкретной модели автомобиля. Защитный пыльник из эластичной резины предохраняет внутреннюю полость от загрязнений и влаги.

О необходимости замены шаровой опоры свидетельствуют характерные стуки в передней подвеске при проезде неровностей, особенно на малой скорости. Люфт в соединении приводит к нестабильному поведению автомобиля при торможении, появлению вибраций на руле. Визуально можно обнаружить порванный пыльник, следы вытекшей смазки, коррозию на корпусе.

Проверку состояния выполняют на подъемнике или смотровой яме путем покачивания вывешенного колеса в вертикальной плоскости — наличие люфта указывает на износ. Также проверяют затяжку крепежных болтов и целостность пыльника.

Замена шаровой опоры требует частичной разборки подвески: снятия колеса, откручивания крепления стабилизатора, рулевой тяги, тормозного суппорта. Палец опоры извлекается из поворотного кулака с помощью специального съемника — выбивание недопустимо, так как повреждает посадочное конусное отверстие.

При установке новой детали обязательна затяжка крепежа с требуемым моментом, указанным производителем автомобиля. После замены необходима проверка и регулировка углов установки колес на стенде развал-схождения, поскольку положение шаровой опоры влияет на геометрию подвески. Рекомендуется одновременная замена опор с обеих сторон для сохранения симметричности характеристик подвески.
