Верхняя шаровая опора представляет собой ключевой элемент передней подвески внедорожников Toyota, обеспечивающий подвижное соединение поворотного кулака со ступицей колеса и верхним рычагом независимой подвески. Деталь устанавливается на внедорожники с прочной рамной конструкцией и надежной подвеской двухрычажного типа.

Шаровая опора выполняет две основные задачи в конструкции передней подвески. Первая — обеспечение вертикального перемещения колеса при проезде неровностей, что достигается за счет шарнирного соединения. Вторая — передача управляющих усилий от рулевого механизма к колесу при повороте. Верхняя опора работает в паре с нижней, образуя вертикальную ось поворота колеса.

При движении по бездорожью деталь испытывает значительные многонаправленные нагрузки: от ударов при наезде на препятствия, от веса автомобиля, от скручивающих усилий при преодолении диагональных вывешиваний. Конструкция рассчитана именно на такие экстремальные условия эксплуатации тяжелых внедорожников.

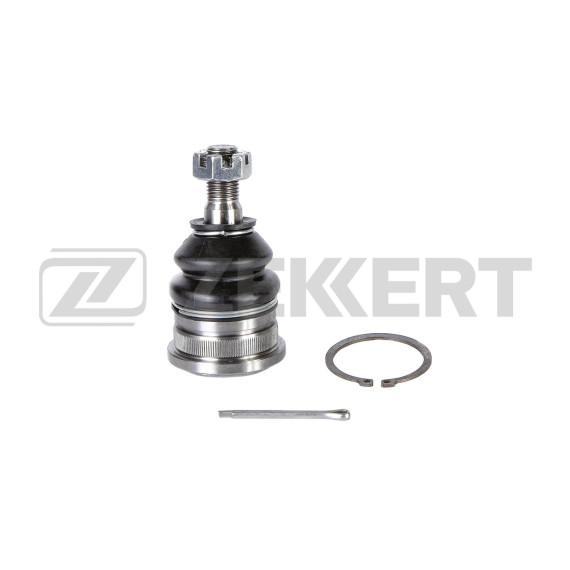

Опора состоит из металлического корпуса с посадочными отверстиями для крепления к верхнему рычагу и шарового пальца с конусным наконечником для соединения с поворотным кулаком. Между ними расположен вкладыш из износостойкого полимерного материала, обеспечивающий плавность хода и компенсацию износа.

Конструкция имеет пылезащитный чехол из эластичной резины, который герметизирует внутреннюю полость с заложенной смазкой. Это критически важно для предотвращения попадания воды, песка и грязи в зону трения. Некоторые исполнения оснащены пресс-масленкой для периодического обслуживания.

Корпус опоры изготавливается методом горячей штамповки с последующей механической обработкой посадочных поверхностей. Шаровой палец проходит термическую обработку для повышения твердости и износостойкости рабочих поверхностей.

Деталь универсальна для левой и правой стороны автомобиля, что упрощает складскую логистику и обслуживание. Подходит для установки на следующие модели:

Toyota Land Cruiser 80 серии выпуска с 1990 года — полноразмерный внедорожник с зависимой задней и независимой передней подвеской. Toyota Land Cruiser 90 серии (Prado) с 1996 года — среднеразмерный внедорожник с аналогичной схемой подвески. Toyota 4Runner серии N180 с 1995 года — внедорожник на базе пикапа Hilux с двухрычажной передней подвеской.

Все перечисленные модели используют схожую конструкцию передней подвески на двойных поперечных рычагах с торсионными пружинами или пружинными элементами, что обуславливает применение идентичных шаровых опор.

Критический износ шаровой опоры проявляется через стук в подвеске при проезде неровностей, особенно отчетливый на малой скорости. Появляется люфт в вертикальной плоскости колеса, который легко обнаруживается при диагностике на подъемнике покачиванием колеса.

Разрыв пыльника приводит к ускоренному износу внутренних элементов из-за потери смазки и попадания абразивных частиц. Визуально это определяется по потекам смазки на корпусе опоры. При критическом износе возможно самопроизвольное выскакивание пальца из посадочного конуса, что создает аварийную ситуацию.

На внедорожниках с интенсивной эксплуатацией вне дорог верхние опоры требуют регулярной проверки каждые 10-15 тысяч километров. Замена обычно требуется каждые 60-100 тысяч километров в зависимости от условий эксплуатации.

Замена верхней шаровой опоры требует частичной разборки подвески с вывешиванием передней части автомобиля. Необходимо отсоединить рулевую тягу, тормозной суппорт, открутить крепление шарового пальца к поворотному кулаку. Корпус опоры крепится к верхнему рычагу болтами или заклепками.

При установке критически важна правильная затяжка резьбовых соединений с соблюдением момента затяжки. Гайка крепления шарового пальца затягивается с моментом 100-120 Нм и фиксируется шплинтом. После замены обязательна регулировка углов установки колес, так как изменяется геометрия подвески.

Рекомендуется одновременная замена опор с обеих сторон для равномерного износа и стабильного поведения автомобиля. При замене верхних опор желательно проверить состояние нижних, сайлентблоков рычагов и других элементов подвески.
