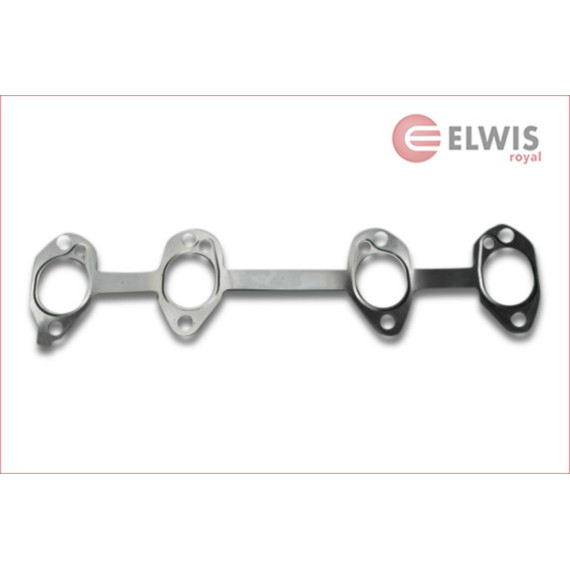

Прокладка выпускного коллектора — критически важный уплотнительный элемент, обеспечивающий герметичное соединение между выпускным коллектором и головкой блока цилиндров двигателя. Эта деталь предотвращает утечку отработавших газов в подкапотное пространство и поддерживает нормальное функционирование выпускной системы автомобиля.

Основная задача прокладки — создание надежного уплотнения в зоне высоких температур и давлений. Деталь компенсирует микронеровности сопрягаемых поверхностей и обеспечивает плотный контакт между коллектором и ГБЦ. При работе двигателя через выпускные каналы проходят раскаленные газы с температурой до 800-900°C, и именно прокладка не допускает их прорыва наружу.

Прокладка также выполняет функцию демпфера температурных деформаций. Коллектор и головка блока изготовлены из разных материалов с различными коэффициентами теплового расширения, поэтому прокладка компенсирует возникающие напряжения и предотвращает повреждение сопрягаемых поверхностей.

Современные прокладки выпускного коллектора изготавливаются из многослойных металлических материалов или композитных термостойких составов. Металлические варианты обычно состоят из нескольких слоев стали с графитовым или керамическим покрытием, что обеспечивает высокую температурную стойкость и долговечность.

Геометрия прокладки точно соответствует форме выпускных каналов в головке блока и коллекторе. Отверстия под болты крепления выполнены с усиленными окантовками, предотвращающими деформацию при затяжке. Некоторые модели имеют металлические втулки в монтажных отверстиях для дополнительной жесткости.

Толщина прокладки варьируется от 1 до 3 мм в зависимости от конструкции двигателя. Многослойная структура позволяет детали восстанавливать форму после циклов нагрева и охлаждения, сохраняя герметичность соединения на протяжении длительного времени.

Прокладки выпускного коллектора имеют строго индивидуальную геометрию для каждой модели двигателя. При выборе необходимо учитывать количество цилиндров, конфигурацию выпускной системы (раздельный или общий коллектор), расположение крепежных отверстий и форму выпускных каналов.

Для рядных четырехцилиндровых моторов обычно применяется одна прокладка на весь коллектор. V-образные двигатели требуют установки двух прокладок — по одной на каждый ряд цилиндров. Оппозитные моторы также используют пару прокладок для левого и правого блоков.

Деталь подходит для бензиновых и дизельных двигателей, но конструкция может различаться из-за разных температурных режимов работы. Дизельные варианты часто имеют усиленную конструкцию для работы с более высоким давлением выхлопных газов.

Прогар или деформация прокладки приводит к характерным симптомам. Наиболее очевидный признак — появление стука или тикающего звука из зоны выпускного коллектора, усиливающегося при нагреве двигателя. Утечка газов создает пульсирующий шум, особенно заметный на холостых оборотах.

Визуально неисправность проявляется следами копоти вокруг стыка коллектора и ГБЦ. В подкапотном пространстве может ощущаться запах выхлопных газов. При значительной утечке возможно попадание газов в систему охлаждения или, наоборот, подтекание охлаждающей жидкости в выпускной тракт.

Снижение мощности двигателя и ухудшение динамики разгона также указывают на проблемы с герметичностью выпускной системы. Нарушение газодинамики выпуска влияет на эффективность продувки цилиндров и наполнение свежей смесью.

Замена прокладки выполняется при демонтаже выпускного коллектора. Сопрягаемые поверхности должны быть тщательно очищены от остатков старой прокладки, нагара и коррозии. Любые неровности или загрязнения приведут к негерметичности нового соединения.

Прокладка устанавливается без использования герметиков — современные материалы обеспечивают надежное уплотнение за счет собственной структуры. Применение герметика может нарушить температурный режим и привести к преждевременному выходу детали из строя.

Затяжка болтов крепления коллектора производится в определенной последовательности с нормированным моментом. Обычно затяжка выполняется от центра к краям в несколько этапов, что обеспечивает равномерное распределение нагрузки и правильную посадку прокладки. Превышение момента затяжки может деформировать прокладку или повредить резьбу в ГБЦ.

Срок службы прокладки зависит от режима эксплуатации двигателя и качества материала. Частые холодные пуски и короткие поездки создают интенсивные температурные циклы, ускоряющие старение материала. Агрессивная езда с высокими оборотами повышает температуру выпускных газов.

Состояние сопрягаемых поверхностей критично для долговечности прокладки. Коррозия, деформация коллектора от перегрева или неправильной затяжки приводят к неравномерному прилеганию и быстрому прогару. Использование некачественного топлива с высоким содержанием серы ускоряет коррозионный износ.

Прокладка требует замены при каждом снятии выпускного коллектора, даже если визуально деталь выглядит исправной. После температурной деформации материал теряет упругость и не обеспечит надежного уплотнения при повторной установке.
