Прокладка выпускного коллектора — критически важный уплотнительный элемент, обеспечивающий герметичное соединение между головкой блока цилиндров и выпускным коллектором двигателя. Эта деталь работает в экстремальных условиях постоянных температурных перепадов и высокого давления отработавших газов, предотвращая их прорыв наружу.

Основная задача прокладки — создание надежного газонепроницаемого уплотнения в месте стыка выпускного коллектора с ГБЦ. Деталь компенсирует микронеровности сопрягаемых поверхностей и температурные деформации металлических элементов при нагреве и охлаждении двигателя. Без качественной прокладки невозможно обеспечить корректную работу выпускной системы и поддержание экологических норм.

Прокладка предотвращает утечку отработавших газов, которые выходят из цилиндров под высоким давлением и с температурой до 800-900°C. Прорыв газов через поврежденную прокладку приводит к характерному тарахтению, потере мощности, увеличению токсичности выхлопа и риску прогара металла коллектора или головки блока.

Современные прокладки выпускного коллектора изготавливаются из нескольких типов материалов в зависимости от конструкции двигателя. Многослойные металлические прокладки состоят из нескольких слоев специальной стали с термостойким покрытием, обеспечивающим высокую прочность и долговечность. Такие прокладки применяются на высоконагруженных турбированных двигателях.

Прокладки из композитных материалов на основе армированного графита или металло-асбестовых составов используются на атмосферных моторах. Они обладают хорошей термостойкостью и способностью компенсировать неровности поверхностей, но менее долговечны при экстремальных нагрузках.

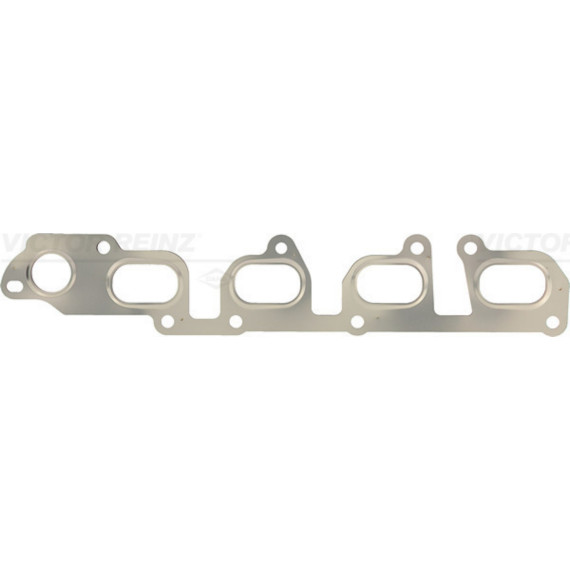

Геометрия прокладки точно повторяет форму выпускных окон головки блока цилиндров. Количество отверстий соответствует числу цилиндров двигателя — для четырехцилиндрового мотора прокладка имеет четыре окна, для V-образных шестицилиндровых двигателей используются две прокладки по три окна на каждый ряд цилиндров.

Прокладка выпускного коллектора относится к расходным материалам и подлежит обязательной замене при каждом демонтаже коллектора. Повторное использование прокладки категорически не рекомендуется, даже если визуально она выглядит целой — материал теряет упругость и способность к уплотнению после температурных циклов и сжатия.

Основные симптомы прогара прокладки включают характерный звук прорыва газов на работающем двигателе, особенно заметный на холостых оборотах и при ускорении. Визуально можно обнаружить следы копоти в месте соединения коллектора с головкой блока. При значительной утечке возможно появление запаха выхлопных газов в подкапотном пространстве и салоне автомобиля.

При подборе прокладки критически важна полная совместимость с конкретной моделью двигателя. Геометрические размеры, количество и диаметр отверстий должны точно соответствовать оригинальным спецификациям — даже минимальное несоответствие приведет к нарушению герметичности или перекрытию выпускных каналов.

Установка прокладки требует соблюдения технологии. Поверхности головки блока и фланца коллектора должны быть тщательно очищены от остатков старой прокладки и нагара. Момент затяжки крепежных болтов необходимо соблюдать строго по спецификации производителя с использованием динамометрического ключа — перетяжка может деформировать прокладку и фланец, недотяжка не обеспечит необходимого прижима.

Некоторые типы прокладок устанавливаются без использования герметиков, другие требуют нанесения специальных высокотемпературных составов. Информация о необходимости применения герметика указывается производителем прокладки и в документации на автомобиль.

Замена прокладки выпускного коллектора часто выполняется в комплексе с другими работами — при замене коллектора, турбокомпрессора, ремонте головки блока цилиндров или устранении утечек в выпускной системе.
