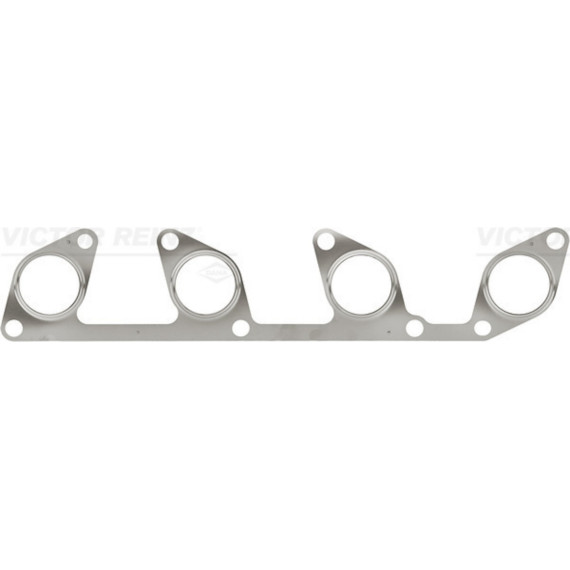

Прокладка выпускного коллектора — критически важный уплотнительный элемент системы выпуска отработавших газов, который обеспечивает герметичное соединение между блоком цилиндров и выпускным коллектором. Этот компонент работает в экстремальных условиях высоких температур и агрессивного воздействия выхлопных газов, предотвращая их утечку в подкапотное пространство.

Основная задача прокладки — создание надежного газонепроницаемого уплотнения в месте соединения головки блока цилиндров с выпускным коллектором. Деталь компенсирует неровности сопрягаемых поверхностей и микронеровности металла, которые неизбежно присутствуют даже на обработанных плоскостях. При нагреве двигателя прокладка испытывает термическое расширение вместе с металлическими деталями, сохраняя при этом уплотняющие свойства.

Прокладка выполняет функцию температурного демпфера, частично компенсируя разницу в тепловом расширении чугунного или алюминиевого блока и стального коллектора. Это особенно важно при циклических нагрузках — прогреве и остывании двигателя, когда металлы расширяются и сжимаются с разной скоростью.

Современные прокладки выпускного коллектора изготавливаются из многослойных металлических материалов или специальных термостойких композитов. Металлические прокладки обычно состоят из нескольких слоев стальной фольги с графитовым или вермикулитовым покрытием, что обеспечивает устойчивость к температурам до 1000°C и выше.

Конструкция предусматривает точные отверстия под выпускные каналы, форма и размеры которых строго соответствуют портам головки блока. Отверстия под крепежные болты имеют усиленные зоны для предотвращения прорыва газов. Некоторые модели оснащаются металлическими окантовками вокруг газовых каналов для дополнительной жесткости.

Толщина прокладки рассчитана с учетом необходимой степени сжатия при затяжке болтов крепления коллектора. Слишком тонкая прокладка не обеспечит достаточного уплотнения, слишком толстая может деформироваться и создать зазоры.

Прокладки выпускного коллектора являются строго модельно-зависимыми деталями, поскольку конфигурация выпускных портов, количество цилиндров, расположение крепежных отверстий различаются у разных двигателей. При подборе необходимо учитывать марку, модель автомобиля, тип и объем двигателя.

Для рядных четырехцилиндровых моторов используется одна прокладка на весь коллектор, для V-образных двигателей требуется две прокладки — по одной на каждый ряд цилиндров. На некоторых оппозитных моторах применяются отдельные прокладки для каждой пары цилиндров.

Замена прокладки необходима при демонтаже выпускного коллектора для любых ремонтных работ, при появлении утечек выхлопных газов, характерного металлического стука на прогреве или явных следов прорыва газов на стыке. Повторное использование старой прокладки не допускается, так как после сжатия и термических циклов материал теряет упругость и уплотняющие свойства.

При установке важно соблюдать момент затяжки болтов крепления и последовательность их закручивания согласно технологии производителя. Это обеспечивает равномерное прилегание прокладки по всей площади и предотвращает деформацию коллектора.
