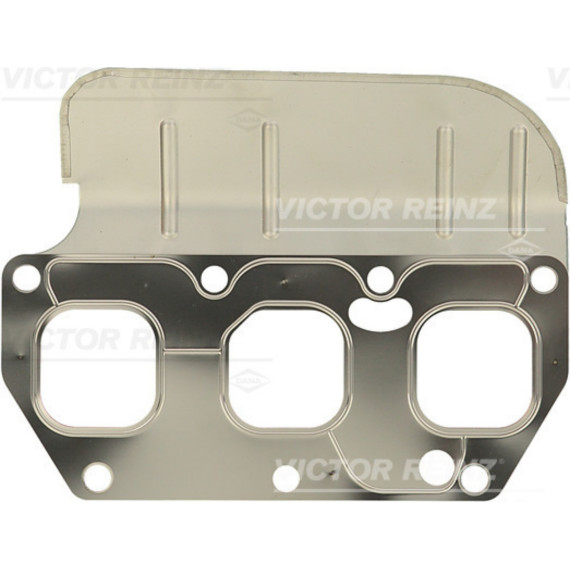

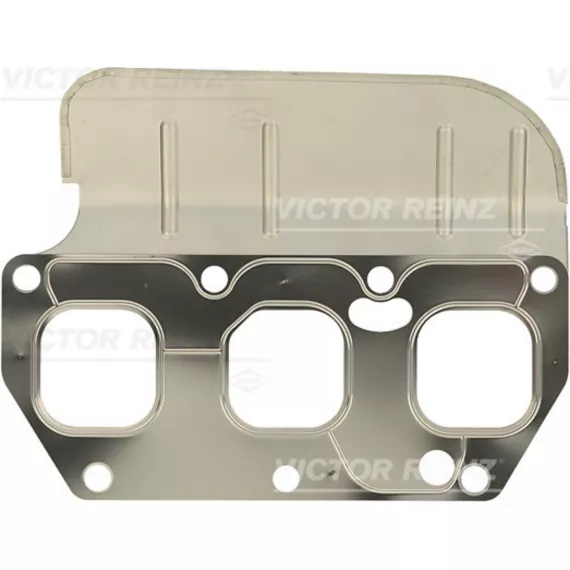

Прокладка выпускного коллектора — критически важный уплотнительный элемент, который обеспечивает герметичное соединение между головкой блока цилиндров и выпускным коллектором. Этот компонент работает в экстремальных условиях постоянных температурных перепадов и вибраций, предотвращая утечку отработавших газов на стыке двух металлических поверхностей.

Основная задача прокладки — создание газонепроницаемого уплотнения между привалочными плоскостями головки блока и коллектора. Деталь компенсирует микронеровности обработки поверхностей, которые невозможно устранить механической обработкой. Прокладка работает при температурах от 300 до 900 градусов Цельsius в зависимости от расположения цилиндров и режима эксплуатации двигателя.

Помимо уплотнения, прокладка гасит вибрации и компенсирует температурные расширения металлических деталей. Выпускной коллектор и головка блока изготовлены из разных материалов с различными коэффициентами теплового расширения, что создает динамические нагрузки на соединение. Качественная прокладка сохраняет упругость и предотвращает разгерметизацию стыка.

Современные прокладки выпускных коллекторов изготавливаются из многослойного металла или композитных материалов с термостойкими покрытиями. Металлические прокладки состоят из нескольких слоев стальной ленты с графитовым или вермикулитовым покрытием, которое обеспечивает первичное уплотнение и защиту от коррозии.

Конфигурация отверстий прокладки точно соответствует расположению выпускных окон в головке блока конкретного двигателя. Количество отверстий равно числу цилиндров, их форма и размеры обеспечивают свободный проход отработавших газов без создания дополнительного сопротивления. Отверстия под крепежные болты усилены металлическими кольцами или имеют увеличенную толщину материала.

Некоторые прокладки оснащаются металлическими окантовками вокруг газовых каналов — это предотвращает прорыв газов и увеличивает срок службы. Окантовка изготавливается из нержавеющей стали и формируется методом штамповки или лазерной сварки.

Прокладка выпускного коллектора относится к расходным материалам и подлежит обязательной замене при каждом демонтаже коллектора. Повторное использование прокладки недопустимо, так как материал теряет упругость и не обеспечивает герметичность соединения.

О разрушении установленной прокладки свидетельствует характерный металлический стук при запуске холодного двигателя, который исчезает по мере прогрева. Этот звук возникает из-за прорыва газов через поврежденный участок уплотнения. Визуально неисправность определяется по следам копоти на стыке головки блока и коллектора.

Падение мощности двигателя и увеличение расхода топлива также могут указывать на негерметичность выпускного тракта. Прорыв газов нарушает работу системы рециркуляции и датчиков кислорода, что приводит к некорректной работе системы управления двигателем. В некоторых случаях появляется запах выхлопных газов в салоне автомобиля.

Монтаж прокладки требует тщательной подготовки привалочных поверхностей — они должны быть очищены от остатков старой прокладки, нагара и следов коррозии. Использование металлических скребков недопустимо, так как царапины на алюминиевой головке блока станут каналами утечки газов. Рекомендуется применять пластиковые шпатели и специальные растворители.

Затяжка крепежных болтов производится в определенной последовательности от центра к краям с соблюдением момента затяжки, указанного производителем автомобиля. Неравномерная затяжка приводит к деформации коллектора и прокладки, что гарантированно вызовет утечку. Болты затягиваются в несколько приемов с постепенным увеличением усилия.

Некоторые типы прокладок не требуют применения герметиков — использование дополнительных уплотняющих составов может ухудшить герметичность. Герметик препятствует равномерному сжатию прокладки и может попасть в газовые каналы. Применение герметиков допустимо только при наличии прямого указания в инструкции производителя прокладки.

При выборе прокладки необходимо учитывать конкретную модель двигателя, год выпуска и модификацию. Даже в пределах одной модели автомобиля могут применяться разные двигатели с отличающейся конфигурацией выпускной системы. Прокладки для рядных и V-образных двигателей принципиально различаются по конструкции.

Количество слоев и материал прокладки должны соответствовать оригинальным спецификациям производителя автомобиля. Установка прокладки неподходящей толщины изменяет зазор между коллектором и головкой блока, что влияет на эффективность уплотнения. Слишком тонкая прокладка не компенсирует неровности, слишком толстая — не обеспечит необходимое усилие прижима.

Для двигателей с турбонаддувом требуются усиленные прокладки с повышенной термостойкостью, способные выдерживать более высокие температуры и давление отработавших газов. Такие прокладки обычно имеют дополнительные слои металла и специальные покрытия.
