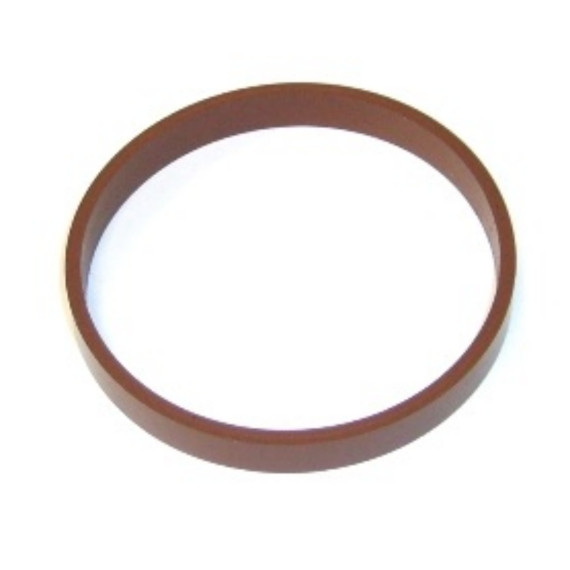

Прокладка впускного коллектора — критически важный уплотнительный элемент системы впуска двигателя, обеспечивающий герметичное соединение между впускным коллектором и головкой блока цилиндров. Эта деталь предотвращает подсос неучтенного воздуха в систему, что напрямую влияет на стабильность работы двигателя и правильность топливовоздушной смеси.

Основная задача прокладки — создание надежного уплотнения на стыке впускного коллектора с ГБЦ. Через впускной тракт в цилиндры поступает воздух или топливовоздушная смесь, и любая негерметичность приводит к нарушению расчетного соотношения компонентов смеси. Деталь работает в условиях постоянных температурных перепадов, вибрационных нагрузок и воздействия агрессивных картерных газов.

Прокладка компенсирует микронеровности сопрягаемых поверхностей, обеспечивая плотное прилегание даже при незначительных дефектах обработки металла. Качественное уплотнение предотвращает потерю разрежения во впускном тракте, что особенно критично для двигателей с электронным впрыском топлива.

Современные прокладки впускного коллектора изготавливаются из различных материалов в зависимости от конструкции двигателя и температурных режимов. Многослойные металлические прокладки состоят из стальных листов с эластомерным покрытием, обеспечивающим высокую термостойкость и упругость.

Композитные прокладки на основе безасбестовых волокон с полимерным связующим отличаются оптимальным сочетанием эластичности и прочности. Резинометаллические варианты имеют стальной каркас с вулканизированными резиновыми уплотнителями вокруг каждого впускного канала.

Геометрия прокладки точно повторяет конфигурацию впускных каналов конкретной модели двигателя. Отверстия под крепежные болты армируются металлическими кольцами для предотвращения деформации при затяжке. Некоторые конструкции предусматривают дополнительные уплотнительные буртики или канавки для улучшения герметизации.

Потеря герметичности прокладки проявляется характерными симптомами. Неустойчивый холостой ход, плавающие обороты и затрудненный запуск двигателя часто связаны с подсосом воздуха через поврежденную прокладку. Электронный блок управления не может корректно рассчитать состав смеси при наличии неучтенного воздуха.

Увеличение расхода топлива и снижение мощности также указывают на проблемы с уплотнением впускного тракта. Визуальные признаки включают следы масла или нагара в местах стыка, свистящие звуки при работе двигателя. Диагностика дымогенератором позволяет точно локализовать места негерметичности.

Прокладка подлежит обязательной замене при каждом демонтаже впускного коллектора. Повторное использование даже внешне целой прокладки недопустимо — после затяжки материал деформируется и теряет упругость, что не гарантирует герметичность при повторной установке.

При установке новой прокладки критически важна чистота сопрягаемых поверхностей. Остатки старой прокладки, масляные отложения и нагар полностью удаляются специальными средствами. Использование абразивных материалов на алюминиевых деталях недопустимо из-за риска повреждения посадочных плоскостей.

Момент затяжки крепежных болтов строго регламентирован производителем и выполняется динамометрическим ключом в определенной последовательности — обычно от центра к краям крест-накрест. Несоблюдение момента затяжки приводит либо к деформации прокладки и коллектора, либо к недостаточному усилию прижима и потере герметичности.

Некоторые современные прокладки имеют специальное покрытие, не требующее дополнительных герметиков. Применение герметиков там, где это не предусмотрено конструкцией, может привести к засорению впускных каналов отслоившимися частицами состава. Совместимость прокладки с конкретной моделью двигателя проверяется по каталожным номерам — даже внешне похожие детали могут отличаться расположением отверстий или толщиной материала.
