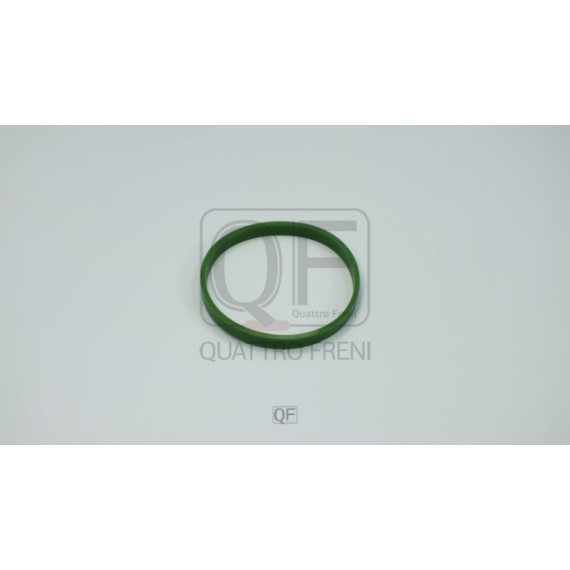

Прокладка впускного коллектора — критически важный уплотнительный элемент газораспределительной системы двигателя, обеспечивающий герметичное соединение между впускным коллектором и головкой блока цилиндров. Эта деталь предотвращает подсос неучтенного воздуха в систему впуска и утечку топливовоздушной смеси наружу.

Основная задача прокладки — создание надежного уплотнения в месте стыка впускного коллектора с ГБЦ. При работе двигателя в этой зоне возникают значительные температурные и вибрационные нагрузки, которые прокладка должна компенсировать без потери герметичности.

Деталь выполняет несколько ключевых функций: предотвращает подсос воздуха, который нарушает состав топливовоздушной смеси и приводит к нестабильной работе двигателя, устраняет утечки на стыке металлических поверхностей с различными коэффициентами температурного расширения, компенсирует микронеровности сопрягаемых плоскостей.

Современные прокладки впускного коллектора изготавливаются из различных материалов в зависимости от конструкции двигателя и условий эксплуатации. Композитные многослойные прокладки состоят из металлической основы с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости.

Для двигателей с высокими температурными нагрузками применяются металлические прокладки из термостойких сплавов с графитовым или вермикулитовым покрытием. На некоторых моделях используются паронитовые или резинополимерные прокладки, отличающиеся высокой эластичностью.

Геометрия прокладки точно повторяет форму каналов впускного коллектора, обеспечивая беспрепятственный поток воздуха или топливовоздушной смеси. Отверстия для крепежных болтов усилены металлическими втулками или имеют специальную окантовку, предотвращающую разрыв материала при затяжке.

Прокладки впускного коллектора строго индивидуальны для каждой модели двигателя. Различаются количеством и расположением впускных каналов, формой уплотнительных поверхностей, количеством и диаметром крепежных отверстий.

При подборе необходимо учитывать тип двигателя — рядный, V-образный или оппозитный, так как это определяет конфигурацию коллектора и, соответственно, прокладки. На V-образных моторах используются две отдельные прокладки для каждого ряда цилиндров.

Важно различать прокладки для двигателей с распределенным и центральным впрыском топлива. В первом случае через коллектор проходит только воздух, во втором — готовая топливовоздушная смесь, что влияет на требования к материалу прокладки.

Потеря герметичности прокладки проявляется характерными симптомами: нестабильные обороты холостого хода, затрудненный запуск двигателя, увеличенный расход топлива, снижение мощности. При значительном подсосе воздуха может загораться индикатор Check Engine с кодами ошибок по составу смеси.

Внешние признаки включают следы масла или влаги в зоне стыка коллектора с головкой блока, характерный свистящий звук при работе двигателя на холостом ходу. На некоторых моделях возможно появление запаха топлива в подкапотном пространстве.

Прокладка подлежит обязательной замене при каждом демонтаже впускного коллектора, даже если видимых повреждений нет. Повторное использование недопустимо, так как материал после сжатия теряет упругость и не обеспечивает требуемую герметичность.

Монтаж новой прокладки требует тщательной подготовки поверхностей — необходимо полностью удалить остатки старой прокладки и очистить плоскости головки блока и коллектора от загрязнений. Поверхности должны быть ровными, без задиров и деформаций.

Прокладка устанавливается строго в определенном положении согласно меткам или конфигурации отверстий. Некоторые модели имеют асимметричную форму и могут быть установлены только одним способом.

Затяжка крепежа впускного коллектора выполняется динамометрическим ключом в определенной последовательности — обычно от центра к краям крест-накрест. Соблюдение момента затяжки критически важно: недостаточное усилие приведет к негерметичности, избыточное — к деформации прокладки или повреждению резьбы.
