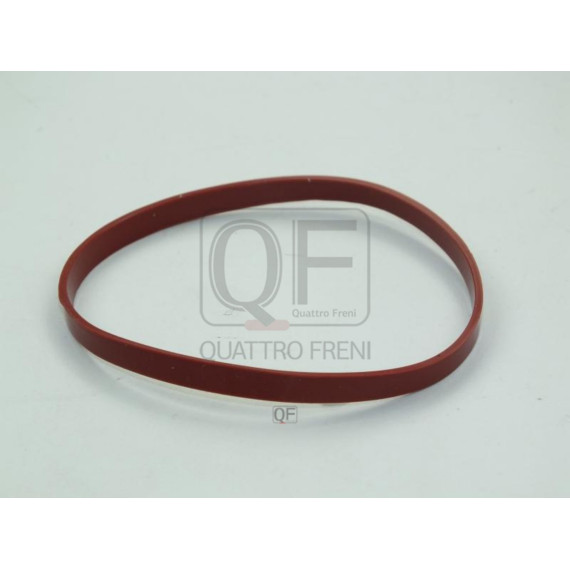

Прокладка впускного коллектора — критически важный уплотнительный элемент системы впуска двигателя, который обеспечивает герметичное соединение между впускным коллектором и головкой блока цилиндров. Деталь предназначена для предотвращения подсоса неучтенного воздуха в камеры сгорания и создания оптимальных условий для формирования топливно-воздушной смеси.

Основная задача прокладки — создание полностью герметичного контура на стыке двух массивных металлических поверхностей, которые подвержены температурным расширениям и вибрациям. Любая негерметичность в этом узле приводит к нарушению расчетного состава смеси, так как во впускной тракт попадает неконтролируемый воздух, который не учитывается датчиками системы управления двигателем.

Прокладка компенсирует микронеровности обработки сопрягаемых поверхностей коллектора и ГБЦ, заполняя все технологические зазоры и обеспечивая надежное уплотнение по всему периметру каждого впускного канала. Это особенно важно для современных моторов с электронным впрыском, где точность дозирования топлива напрямую зависит от корректности показаний датчика массового расхода воздуха.

Прокладки впускного коллектора изготавливаются из различных материалов в зависимости от конструкции двигателя и температурного режима работы узла. Металлоармированные композитные прокладки состоят из нескольких слоев: стальной основы с отверстиями под впускные каналы и эластомерного уплотнительного слоя, который обеспечивает необходимую податливость.

Для двигателей с умеренным нагревом впускного тракта применяются прокладки из термостойкой резины или паронита с армированием стекловолокном. Такие детали обладают хорошей эластичностью и способностью к восстановлению формы после сжатия, что важно при термических циклах работы мотора.

Геометрия прокладки точно повторяет контуры коллектора и ГБЦ, включая расположение всех крепежных отверстий под болты или шпильки, а также форму впускных каналов. Внутренние отверстия прокладки строго соответствуют диаметрам каналов, чтобы не создавать аэродинамических препятствий на пути воздушного потока.

Прокладка впускного коллектора постоянно работает в условиях знакопеременных температур — от холодного запуска до прогретого состояния двигателя. Материал прокладки постепенно теряет эластичность, становится жестким и хрупким, особенно если двигатель часто перегревается или работает на некачественном топливе с детонацией.

Характерные симптомы негерметичности включают неустойчивую работу на холостых оборотах, затрудненный запуск холодного двигателя, повышенный расход топлива и ухудшение динамики разгона. При значительном подсосе воздуха двигатель может глохнуть при сбросе газа или работать с перебоями под нагрузкой.

Визуально изношенная прокладка имеет следы сжатия и деформации в местах прижима болтами, могут наблюдаться трещины материала или разрывы по контуру отверстий. Иногда на поверхности прокладки заметны масляные следы — результат проникновения картерных газов через систему вентиляции картера.

Прокладка впускного коллектора является строго специфичной деталью для каждой модели двигателя. Количество цилиндров, их расположение (рядное или V-образное), конструкция впускной системы — все эти факторы определяют уникальную геометрию прокладки.

Для рядных четырехцилиндровых моторов используется одна прокладка на все впускные каналы, для V-образных двигателей требуется комплект из двух прокладок — по одной на каждый ряд цилиндров. Некоторые конструкции предусматривают отдельные прокладки под каждый цилиндр или под секции коллектора.

При подборе необходимо учитывать не только модель автомобиля, но и конкретную модификацию двигателя, так как даже в рамках одного поколения могут применяться коллекторы разной конструкции — пластиковые или алюминиевые, с интегрированной дроссельной заслонкой или без нее.

Установка прокладки впускного коллектора требует тщательной подготовки посадочных поверхностей. Перед монтажом необходимо полностью удалить остатки старой прокладки с поверхности ГБЦ и коллектора, используя пластиковые скребки, чтобы не повредить металл.

Поверхности должны быть идеально чистыми и сухими, без следов масла, антифриза или герметика. Использование дополнительных герметизирующих составов обычно не требуется, если применяется оригинальная или качественная неоригинальная прокладка правильной конструкции.

Затяжка крепежных болтов выполняется строго определенным моментом согласно технической документации на двигатель, в установленной последовательности — обычно от центра к краям по спирали. Неравномерная затяжка или превышение момента приводит к деформации прокладки и нарушению герметичности, недостаточная затяжка не обеспечивает необходимого уплотнения.
