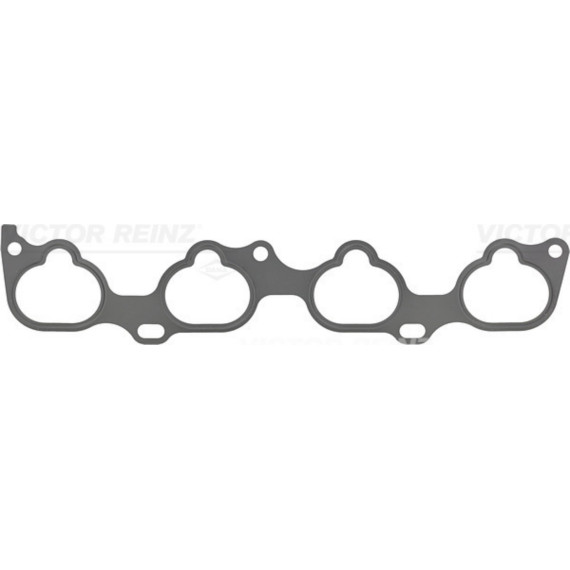

Прокладка впускного коллектора — критически важный уплотнительный элемент, обеспечивающий герметичное соединение между впускным коллектором и головкой блока цилиндров двигателя. Основная задача детали — предотвращение подсоса воздуха в систему впуска и утечки топливовоздушной смеси, что напрямую влияет на стабильность работы силового агрегата.

Герметизация стыка между коллектором и ГБЦ исключает неконтролируемое попадание атмосферного воздуха во впускной тракт, что могло бы нарушить расчетный состав топливовоздушной смеси. Прокладка компенсирует микронеровности сопрягаемых поверхностей и температурные деформации металлических деталей в процессе эксплуатации.

Деталь работает в условиях постоянных температурных перепадов — от отрицательных значений при холодном пуске до 100-120°C при прогретом двигателе. Одновременно прокладка испытывает механические нагрузки от затяжки крепежных болтов и вибраций работающего мотора.

Современные прокладки впускного коллектора изготавливаются из композитных материалов на основе целлюлозных волокон с термостойкими связующими, металлических сплавов или многослойных конструкций с эластомерным наполнителем. Выбор материала зависит от типа двигателя и условий эксплуатации.

Форма прокладки точно повторяет контуры впускных каналов коллектора и головки блока. Отверстия под впускные окна должны совпадать с геометрией каналов с минимальными допусками — любое несовпадение создает препятствие потоку смеси и снижает наполнение цилиндров.

Многие прокладки оснащены металлическими окантовками вокруг отверстий, которые предотвращают разрушение материала от высоких локальных температур и давления. Дополнительные резиновые уплотнители по периметру усиливают герметизацию на участках с большими зазорами.

Поврежденная или потерявшая эластичность прокладка проявляет себя через подсос воздуха на впуске. Электронный блок управления двигателем фиксирует обеднение смеси и пытается скорректировать подачу топлива, что приводит к нестабильным оборотам холостого хода, провалам при разгоне и увеличению расхода горючего.

Характерное шипение или свист в районе впускного коллектора при работе двигателя указывает на нарушение герметичности стыка. При значительных повреждениях возможен запах бензина в подкапотном пространстве из-за испарения топлива из впускных каналов.

Диагностировать состояние прокладки можно при помощи дымогенератора или обработки стыков горючей жидкостью при работающем двигателе — изменение оборотов укажет на место подсоса.

Прокладки впускного коллектора специфичны для каждой модели двигателя из-за уникальной геометрии сопрягаемых поверхностей. При подборе необходимо учитывать не только марку и модель автомобиля, но и код двигателя, год выпуска и модификацию силового агрегата.

Для многоцилиндровых V-образных двигателей используются отдельные прокладки для каждого ряда цилиндров. Рядные моторы комплектуются единой прокладкой по всей длине головки блока. Конструкция может включать дополнительные уплотнители для каналов системы охлаждения, если антифриз циркулирует через впускной коллектор.

Замена прокладки требует демонтажа впускного коллектора, что подразумевает отключение множества навесного оборудования — дроссельной заслонки, топливной рампы, датчиков и вакуумных магистралей. Перед установкой новой прокладки необходима тщательная очистка привалочных плоскостей от остатков старого уплотнителя и загрязнений.

Момент затяжки крепежных болтов коллектора должен строго соответствовать спецификации производителя. Неравномерная или избыточная затяжка деформирует прокладку и приводит к быстрому выходу из строя. Затяжка выполняется в определенной последовательности от центра к краям.

Использование герметиков на привалочных поверхностях допускается только если это предусмотрено технологией производителя автомобиля. В большинстве случаев качественная прокладка обеспечивает необходимую герметичность без дополнительных средств.
