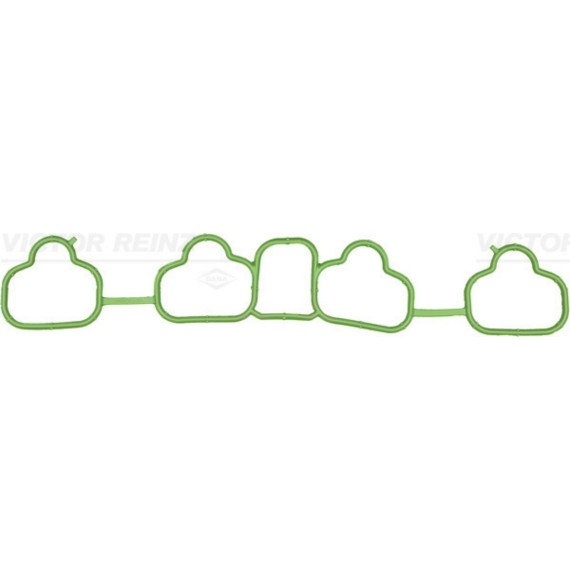

Прокладка впускного коллектора — критически важный уплотнительный элемент системы впуска двигателя, обеспечивающий герметичное соединение между впускным коллектором и головкой блока цилиндров. Эта деталь предотвращает подсос неучтенного воздуха в систему и утечку топливно-воздушной смеси, что напрямую влияет на стабильность работы мотора и его мощностные характеристики.

Основная задача прокладки — создание надежного герметичного контура между плоскостями коллектора и ГБЦ. При работе двигателя через впускной тракт проходит воздух или топливно-воздушная смесь под определенным разрежением. Любая негерметичность приводит к нарушению расчетного состава смеси, что вызывает нестабильные обороты холостого хода, потерю мощности и увеличение расхода топлива.

Прокладка компенсирует микронеровности сопрягаемых поверхностей и температурные деформации металлических деталей. Во время работы двигателя коллектор нагревается от контакта с ГБЦ и горячих газов системы рециркуляции, что вызывает температурное расширение. Эластичный материал прокладки сохраняет герметичность при таких изменениях геометрии.

Современные прокладки впускного коллектора изготавливаются из различных материалов в зависимости от конструкции двигателя и температурного режима. Композитные многослойные материалы сочетают металлическую основу с эластомерным покрытием, обеспечивая одновременно жесткость и способность к деформации.

Геометрия прокладки точно повторяет конфигурацию впускных каналов для каждой модели двигателя. Отверстия под крепежные болты усилены металлическими кольцами или увеличенной толщиной материала, что предотвращает разрыв при затяжке. Для двигателей с системой изменения геометрии впускного тракта прокладка может иметь сложную многоуровневую структуру с дополнительными уплотнительными контурами.

Паронитовые прокладки применяются на двигателях с умеренным температурным режимом. Этот материал на основе асбеста и связующих компонентов обладает хорошей упругостью и стойкостью к маслам и топливу. Паронит легко принимает форму неровностей поверхности при затяжке болтов.

Резинометаллические прокладки состоят из стального каркаса с нанесенным слоем термостойкой резины или силикона. Такая конструкция выдерживает значительные температурные колебания и обеспечивает максимальную герметичность на двигателях с непосредственным впрыском топлива.

Пластиковые композитные прокладки используются на современных моторах с алюминиевыми коллекторами. Специальные полимеры сохраняют эластичность в широком диапазоне температур и не требуют повторной затяжки после прогрева двигателя.

Потеря герметичности прокладки проявляется характерными симптомами. Нестабильные обороты холостого хода и периодическое повышение оборотов указывают на подсос воздуха. Электронный блок управления пытается компенсировать изменение состава смеси, что приводит к «плаванию» оборотов.

Свистящий звук из-под коллектора при работающем двигателе — явный признак прорыва прокладки. Интенсивность звука меняется в зависимости от оборотов и нагрузки на мотор. На некоторых двигателях возможно появление масляных подтеков на стыке коллектора и ГБЦ, если через поврежденную прокладку происходит утечка картерных газов.

Снижение мощности и ухудшение отклика на педаль газа также могут быть следствием негерметичности впускного тракта. Датчик массового расхода воздуха фиксирует один объем поступающего воздуха, а фактически в цилиндры попадает больше из-за подсоса, что нарушает расчетную топливоподачу.

Замена прокладки впускного коллектора требует тщательной подготовки сопрягаемых поверхностей. Остатки старой прокладки необходимо полностью удалить с плоскостей коллектора и ГБЦ, не допуская царапин и задиров. Даже минимальные повреждения металла нарушат герметичность новой прокладки.

Важно соблюдать момент и последовательность затяжки крепежных болтов согласно технической документации производителя автомобиля. Неравномерная затяжка приводит к деформации коллектора и разрыву прокладки. Обычно затягивание производится от центра к краям в несколько этапов с постепенным увеличением усилия.

На некоторых двигателях используются прокладки, не требующие применения герметиков. Нанесение дополнительных уплотнительных составов на такие прокладки может привести к обратному эффекту — частицы герметика попадут во впускные каналы и нарушат работу системы впуска. Необходимость использования герметика указывается производителем прокладки.

Прокладка впускного коллектора — строго индивидуальная деталь для каждой модели двигателя. Количество и расположение впускных каналов, форма камеры коллектора, диаметр крепежных отверстий различаются даже у близких по конструкции моторов. При подборе необходимо учитывать точное обозначение двигателя и год выпуска автомобиля.

Для двигателей с изменяемой геометрией впуска прокладка может включать дополнительные уплотнительные элементы для системы управления заслонками. Установка упрощенной прокладки на такой мотор приведет к утечкам разрежения и некорректной работе системы изменения длины впускного тракта.
