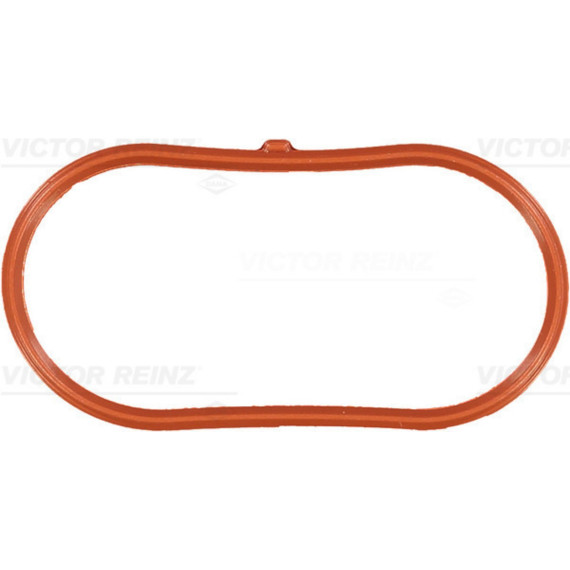

Прокладка впускного коллектора — уплотнительный элемент, обеспечивающий герметичное соединение между впускным коллектором и головкой блока цилиндров двигателя. Эта деталь предотвращает подсос постороннего воздуха в систему впуска и утечку топливно-воздушной смеси, что критически важно для стабильной работы силового агрегата.

Основная задача прокладки — создать надежное уплотнение в месте стыка коллектора с ГБЦ. Через впускной коллектор в цилиндры поступает подготовленная топливно-воздушная смесь, и любая разгерметизация этого узла приводит к нарушению состава смеси. Прокладка компенсирует микронеровности сопрягаемых поверхностей и выдерживает температурные деформации металла при работе двигателя.

Деталь работает в условиях постоянных температурных перепадов, вибрационных нагрузок и воздействия агрессивных веществ. Качественное уплотнение предотвращает подсос неучтенного воздуха, который обедняет смесь и вызывает неустойчивую работу мотора на холостом ходу, потерю мощности и повышенный расход топлива.

Прокладки впускного коллектора изготавливаются из различных материалов в зависимости от типа двигателя и условий эксплуатации. Паронитовые прокладки применяются на большинстве бензиновых моторов — они обладают хорошей эластичностью и термостойкостью до 200°C. Для современных двигателей используются композитные материалы с армирующими волокнами, обеспечивающие повышенную долговечность.

Металлические прокладки с эластомерным покрытием устанавливаются на форсированных и дизельных двигателях, где требуется выдерживать более высокие температуры и давление. Конструкция может включать металлический каркас с резиновым или силиконовым уплотнением в зонах повышенных нагрузок.

Форма прокладки точно повторяет геометрию фланцев коллектора и ГБЦ. Отверстия под впускные каналы должны строго соответствовать диаметру портов, чтобы не создавать препятствий потоку воздуха. Дополнительные отверстия предусмотрены под крепежные болты, а в некоторых конструкциях — под каналы системы охлаждения или вентиляции картера.

Прокладка впускного коллектора постепенно теряет эластичность под воздействием температуры и времени. Характерные признаки негерметичности — нестабильные обороты холостого хода, провалы при разгоне, шипящий звук при работе двигателя со стороны коллектора. Датчик кислорода может фиксировать обедненную смесь, что приводит к загоранию индикатора неисправности двигателя.

При подсосе воздуха через изношенную прокладку нарушается корректная работа системы управления двигателем. ЭБУ не может точно рассчитать необходимое количество топлива, так как датчик массового расхода воздуха фиксирует одно значение, а фактически в цилиндры поступает больше воздуха. Это приводит к детонации, перегреву и ускоренному износу двигателя.

Визуально поврежденная прокладка обнаруживается при демонтаже коллектора — на ней видны следы прогара, трещины, деформации или потеря эластичности материала. Повторное использование старой прокладки недопустимо даже при внешней целостности, так как после затяжки она уже приняла форму неровностей поверхностей и потеряла упругость.

При выборе прокладки впускного коллектора необходимо учитывать конкретную модель двигателя и год выпуска автомобиля. Геометрия прокладки строго индивидуальна для каждого мотора — даже в пределах одной модельной линейки могут применяться разные варианты в зависимости от рабочего объема, типа впрыска и экологического класса.

Для двигателей с пластиковым впускным коллектором требуются прокладки с особыми характеристиками, учитывающими разницу в коэффициентах температурного расширения металла ГБЦ и пластика коллектора. Многослойные конструкции с промежуточным эластичным слоем лучше компенсируют эти различия.

На V-образных двигателях используется комплект прокладок — по одной на каждый ряд цилиндров. Важно заменять весь комплект одновременно, даже если визуально повреждена только одна прокладка, так как условия эксплуатации для всех элементов идентичны.

Замена прокладки впускного коллектора выполняется при снятии коллектора для ремонта или обслуживания двигателя. Перед установкой новой прокладки необходимо тщательно очистить сопрягаемые поверхности от остатков старого уплотнителя, нагара и масляных отложений. Поверхности должны быть абсолютно чистыми и ровными.

Некоторые типы прокладок требуют нанесения специального герметика на определенные участки, другие устанавливаются без дополнительных средств. Использование герметика должно строго соответствовать рекомендациям производителя — избыток герметика может попасть во впускные каналы и нарушить работу двигателя.

Затяжка крепежных болтов коллектора производится динамометрическим ключом в определенной последовательности и с заданным моментом. Правильный момент затяжки критичен — недостаточная затяжка не обеспечит герметичность, а чрезмерная может деформировать прокладку или повредить резьбовые соединения. Обычно затяжка выполняется в несколько этапов от центра к краям крест-накрест.

После замены прокладки и запуска двигателя рекомендуется проверить герметичность соединения. Отсутствие посторонних звуков и стабильная работа на холостом ходу свидетельствуют о качественной установке.
