Прокладка впускного коллектора — критически важный уплотнительный элемент системы впуска двигателя, который обеспечивает герметичное соединение между впускным коллектором и головкой блока цилиндров. Эта деталь предотвращает подсос неучтенного воздуха в систему впуска и гарантирует правильное формирование топливно-воздушной смеси для каждого цилиндра.

Основная задача прокладки — создать надежное уплотнение в месте стыка впускного коллектора с ГБЦ. Через впускной коллектор в цилиндры поступает воздух или готовая топливно-воздушная смесь, и любая разгерметизация этого участка приводит к нарушению работы двигателя. Прокладка компенсирует микронеровности сопрягаемых поверхностей и обеспечивает плотный контакт даже при температурных расширениях металла.

Деталь работает в условиях постоянных перепадов температуры — от холодного пуска до полного прогрева двигателя, когда впускной коллектор может нагреваться до 80-120°C. При этом прокладка должна сохранять упругость и герметичность, не теряя своих свойств от воздействия масляных паров, топливных испарений и конденсата.

Прокладки впускного коллектора изготавливаются из различных материалов в зависимости от конструкции двигателя. Композитные многослойные прокладки состоят из металлического каркаса с эластомерным покрытием, что обеспечивает оптимальное сочетание прочности и упругости. Такие прокладки применяются на современных двигателях с высокими требованиями к герметичности.

Прокладки из термостойкой резины или паронита используются на менее нагруженных участках и в двигателях с умеренными температурными режимами. Они отличаются хорошей эластичностью и способностью заполнять микронеровности поверхностей. Некоторые прокладки имеют армирование металлической сеткой для предотвращения разрывов при затяжке крепежа.

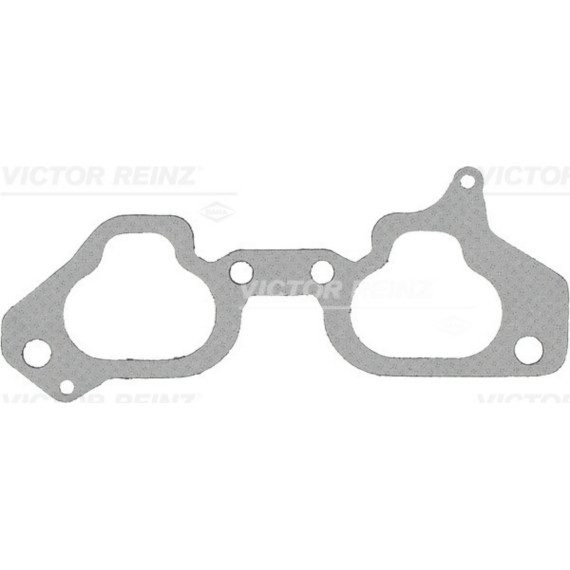

Геометрия прокладки точно повторяет форму впускных каналов и крепежных отверстий. На прокладке выполнены отверстия под впускные порты для каждого цилиндра, а также под шпильки или болты крепления коллектора. В некоторых конструкциях предусмотрены дополнительные отверстия под каналы системы вентиляции картера или патрубки подогрева коллектора.

Со временем прокладка теряет упругость из-за многократных циклов нагрева-охлаждения. Потеря герметичности проявляется характерным свистом или шипением на работающем двигателе, особенно заметным при резком нажатии на педаль газа. Подсос воздуха приводит к обеднению смеси, что вызывает неустойчивую работу на холостом ходу, провалы при разгоне и увеличение расхода топлива.

Внешне изношенная прокладка может иметь следы сжатия и деформации в местах установки крепежа, трещины по периметру впускных отверстий или расслоение материала. При демонтаже коллектора поврежденная прокладка часто прилипает к поверхности и рвется при попытке снятия.

Прокладки впускного коллектора разрабатываются под конкретную модель двигателя, так как геометрия впускной системы индивидуальна для каждого мотора. Важно учитывать количество цилиндров, расположение впускных каналов, тип коллектора (алюминиевый или пластиковый) и особенности крепления.

Для V-образных двигателей используются отдельные прокладки для каждого ряда цилиндров, в то время как для рядных моторов применяется единая прокладка на всю длину ГБЦ. На некоторых автомобилях впускная система состоит из нескольких частей, и для каждого соединения требуется своя прокладка.

Замена прокладки впускного коллектора выполняется при любом демонтаже коллектора, даже если старая прокладка визуально выглядит целой. Повторное использование уплотнительного элемента недопустимо, так как прокладка деформируется при первой затяжке и теряет способность обеспечивать надежную герметизацию.

Перед установкой новой прокладки сопрягаемые поверхности коллектора и ГБЦ необходимо тщательно очистить от остатков старого уплотнителя, нагара и загрязнений. Поверхности должны быть ровными, без задиров и глубоких царапин. Затяжка крепежа коллектора производится динамометрическим ключом в определенной последовательности — обычно от центра к краям с моментом, указанным производителем автомобиля.
