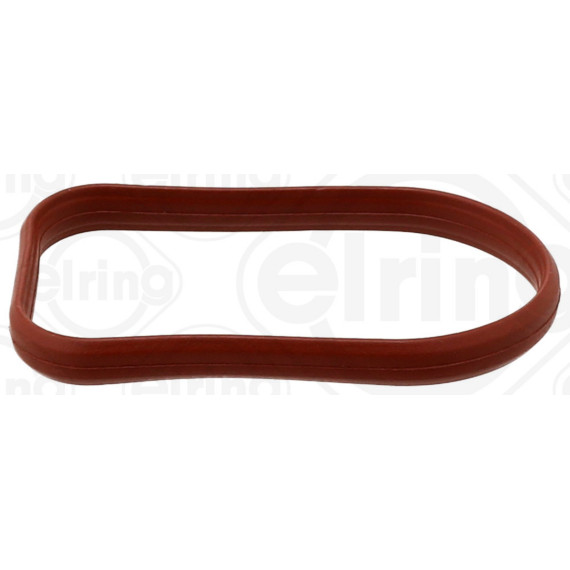

Прокладка впускного коллектора — критически важный уплотнительный элемент системы впуска дизельных двигателей Mercedes-Benz серий OM611 и OM646. Эта деталь обеспечивает герметичное соединение между впускным коллектором и головкой блока цилиндров, предотвращая подсос воздуха и утечку отработавших газов в системе рециркуляции.

Основная задача прокладки — создание надежного уплотнения в месте стыка впускного коллектора с ГБЦ. Герметичность этого соединения напрямую влияет на стабильность работы двигателя, корректность топливовоздушной смеси и эффективность системы EGR. При нарушении уплотнения возникает неконтролируемый подсос воздуха, что приводит к нестабильным оборотам холостого хода, потере мощности и увеличению расхода топлива.

Прокладка компенсирует температурные расширения металлических деталей при нагреве двигателя и гасит вибрации, передающиеся от работающего мотора. Качественное уплотнение предотвращает попадание влаги и загрязнений во впускной тракт, что особенно важно для дизельных двигателей с их чувствительной топливной аппаратурой.

Прокладка разработана специально для коммерческих автомобилей Mercedes-Benz, оснащенных четырехцилиндровыми дизельными двигателями:

Двигатель OM611 — рядная четверка объемом 2.2 литра, устанавливалась на Sprinter первого поколения (W901-905), Vito второго поколения (W639). Этот мотор выпускался с различными вариантами мощности от 82 до 129 л.с.

Двигатель OM646 — модернизированная версия с улучшенной системой впрыска Common Rail, применялась на Sprinter второго поколения (W906), Vito/Viano W639. Диапазон мощности от 95 до 163 л.с.

Прокладка учитывает конструктивные особенности этих моторов, включая расположение каналов системы рециркуляции отработавших газов и специфику крепления коллектора.

Прокладка изготавливается из многослойных композитных материалов, устойчивых к высоким температурам и химическому воздействию. Современные прокладки используют металлическую основу с эластомерным покрытием или комбинацию армированных волокон с термостойкими полимерами.

Геометрия прокладки точно повторяет контуры сопрягаемых поверхностей коллектора и головки блока. Отверстия под впускные каналы выполнены с высокой точностью, чтобы не создавать завихрений и препятствий потоку воздуха. Предусмотрены отверстия под шпильки крепления и каналы системы EGR.

Толщина прокладки рассчитана так, чтобы обеспечить оптимальное усилие прижима при затяжке крепежа согласно технологии производителя. Материал прокладки сохраняет упругость в широком диапазоне температур — от минусовых при холодном пуске до высоких рабочих температур дизельного двигателя.

Замена прокладки впускного коллектора требуется при появлении признаков разгерметизации: нестабильной работе на холостом ходу, свисте или шипении из-под коллектора, ошибках системы управления двигателем, связанных с составом смеси. Обязательная замена необходима при любом демонтаже впускного коллектора — повторное использование старой прокладки недопустимо.

Перед установкой новой прокладки сопрягаемые поверхности коллектора и головки блока тщательно очищаются от остатков старого уплотнителя и загрязнений. Поверхности должны быть ровными, без задиров и деформаций. Прокладка устанавливается без применения герметиков — современные материалы обеспечивают необходимое уплотнение за счет собственных свойств.

Затяжка крепежных элементов производится динамометрическим ключом с соблюдением последовательности и момента затяжки, указанных производителем. Обычно применяется схема затяжки от центра к краям в несколько этапов с постепенным увеличением усилия. Это обеспечивает равномерное прилегание прокладки по всей площади контакта.

При замене прокладки рекомендуется проверить состояние самого впускного коллектора и системы рециркуляции, очистить каналы от нагара. Качественная установка новой прокладки восстанавливает герметичность системы впуска и нормализует работу двигателя.
