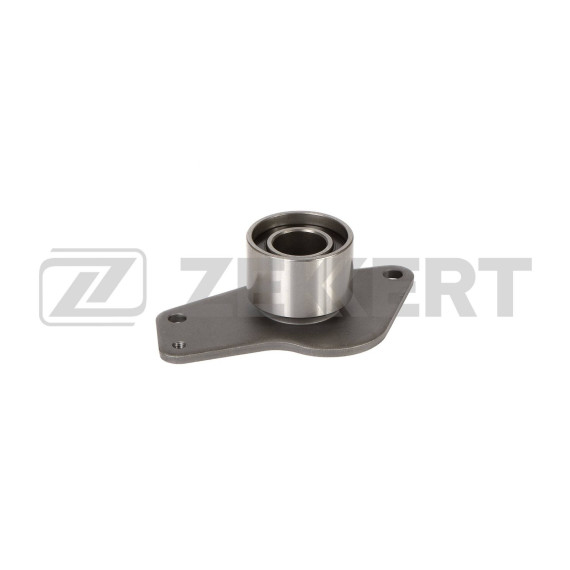

Обводной ролик газораспределительного механизма представляет собой важный элемент системы ГРМ, обеспечивающий правильное натяжение и направление движения зубчатого ремня. Деталь устанавливается в контур привода ГРМ и работает в паре с натяжным роликом, создавая необходимую геометрию ременной передачи между коленчатым валом и распределительным валом двигателя.

Основная функция обводного ролика — изменение траектории движения ремня ГРМ для обеспечения оптимального угла охвата шестерен распределительных валов и помпы. Ролик препятствует вибрациям ремня, исключает его провисание на длинных участках и равномерно распределяет нагрузку по всей длине ременной передачи. Благодаря точной геометрии расположения роликов достигается синхронная работа клапанного механизма с поршневой группой.

Конструктивно деталь состоит из подшипника качения с закрытым типом уплотнения, внешнего обода с гладкой или рифленой поверхностью и крепежного узла. Подшипник обеспечивает свободное вращение ролика с минимальным сопротивлением, что критично для сохранения ресурса ремня ГРМ и снижения паразитных потерь мощности двигателя.

Данный обводной ролик разработан для применения на широкой гамме автомобилей Renault и Dacia различных поколений:

Renault Kangoo — подходит для первого и второго поколений, выпускавшихся с 1997 по 2019 год, включая модификации с бензиновыми двигателями объемом 1.4 и 1.6 литра

Renault Rapid — совместим с моделями производства с 1994 года, оснащенными четырехцилиндровыми силовыми агрегатами

Renault Megane — применяется на автомобилях с 1996 года выпуска первого и последующих поколений с двигателями K-серии

Renault Clio — устанавливается на первое и второе поколения (1991-2005 годы) с моторами малого и среднего литража

Автомобили Dacia — подходит для моделей на базе платформы Renault с аналогичными силовыми установками

Ролик изготавливается из высокопрочных материалов с учетом специфики работы в условиях высоких температур моторного отсека и постоянных циклических нагрузок. Внешняя обечайка выполнена из стали с антикоррозийным покрытием или композитных материалов, устойчивых к износу от трения о резину ремня.

Герметичный подшипник заполнен специальной смазкой, рассчитанной на весь срок службы детали без необходимости обслуживания. Двухрядное уплотнение защищает внутренние элементы от проникновения влаги, пыли и технических жидкостей, что особенно важно для двигателей с поперечным расположением, где навесное оборудование находится в непосредственной близости.

Посадочные размеры и геометрия крепления соответствуют оригинальным спецификациям производителя, что гарантирует точную установку без доработок. Диаметр ролика и профиль рабочей поверхности рассчитаны для работы с зубчатыми ремнями определенной ширины, применяемыми на указанных моделях автомобилей.

Износ обводного ролика проявляется характерными симптомами, требующими незамедлительной замены:

Посторонние звуки — гул, свист или скрежет из области газораспределительного механизма, усиливающиеся при холодном пуске или под нагрузкой

Вибрация ремня ГРМ — заметное биение или поперечные колебания ремня при работающем двигателе указывают на люфт в подшипнике ролика

Повышенный износ ремня — неравномерное истирание зубьев, расслоение корда или трещины на боковых поверхностях могут быть следствием заклинившего или разбитого ролика

Следы перегрева — изменение цвета металлических деталей в зоне ролика, запах горелой резины свидетельствуют о критическом износе подшипника

Обводной ролик подлежит обязательной замене при каждом регламентном обслуживании ремня ГРМ. Даже при отсутствии видимых дефектов внутренний износ подшипника может привести к внезапному заклиниванию, обрыву ремня и серьезным повреждениям двигателя.

Установка производится после снятия старого ремня ГРМ с соблюдением меток фаз газораспределения. Ролик крепится болтом с определенным моментом затяжки, указанным в технической документации. Важно использовать новый крепеж, так как болты подвергаются значительным нагрузкам и могут иметь необратимую деформацию резьбы.

После установки нового ролика необходимо проверить свободное вращение без заеданий и люфтов, убедиться в правильном положении относительно плоскости ремня. Перекосы или смещение приведут к ускоренному износу как ролика, так и самого ремня ГРМ.

При выборе обводного ролика следует учитывать конкретную модификацию двигателя — объем, тип топлива, год выпуска автомобиля. Моторы одной модели могут комплектоваться различными системами ГРМ с отличающимися роликами.

Одновременно с заменой ролика рекомендуется обновить весь комплект газораспределительного механизма: ремень ГРМ, натяжной ролик, при наличии — помпу системы охлаждения. Такой подход обеспечивает максимальный межсервисный интервал и исключает необходимость повторной разборки узла в ближайшее время.

Установка качественных комплектующих критична для надежности двигателя, поскольку обрыв ремня ГРМ на моторах с взаимным ходом клапанов и поршней приводит к дорогостоящему капитальному ремонту.
