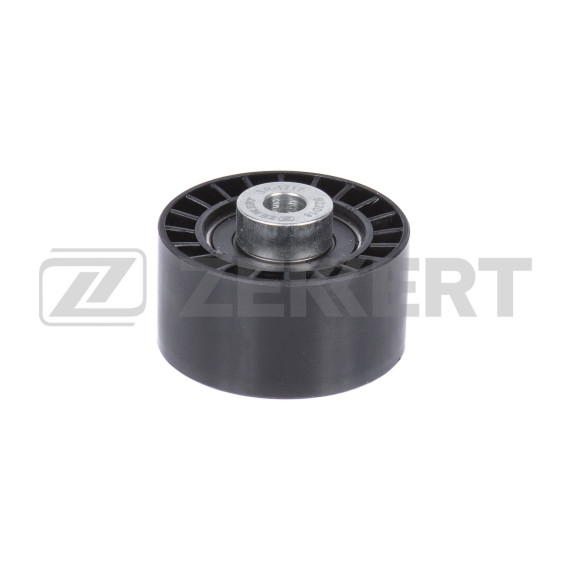

Обводной ролик газораспределительного механизма — критически важный элемент привода ГРМ, обеспечивающий правильное натяжение и траекторию движения ремня. Этот компонент разработан специально для дизельных двигателей объемом 2.0 литра, устанавливаемых на модели Citroen C4, C4 Grand Picasso, Fiat Ulysse и Peugeot выпуска 2000-х годов.

Основная задача обводного ролика — поддержание оптимального угла охвата ремнем шестерен распределительного и коленчатого валов. Ролик направляет ремень по заданной траектории, компенсируя его рабочее удлинение и предотвращая проскальзывание на шкивах. При работе двигателя элемент испытывает постоянные циклические нагрузки и вращается с высокой частотой, синхронизированной с оборотами коленвала.

Деталь работает в паре с натяжным роликом, но выполняет другую функцию — не регулирует натяжение, а лишь изменяет геометрию ременной передачи. Это позволяет использовать более компактную конструкцию привода ГРМ в ограниченном подкапотном пространстве современных автомобилей.

Ролик состоит из подшипника качения закрытого типа и наружного обода с рабочей поверхностью. Подшипник запрессован в металлический или композитный корпус, который крепится к блоку двигателя через кронштейн. Герметичная конструкция подшипника защищает смазку от загрязнений и влаги, что критично для долговечности узла.

Рабочая поверхность ролика имеет профилированную форму, соответствующую профилю зубчатого ремня ГРМ. Это обеспечивает равномерное распределение нагрузки и предотвращает преждевременный износ как самого ролика, так и ремня. Материал обода — высокопрочный металл или специальный полимер с низким коэффициентом трения.

Ролик предназначен для установки на следующие модели:

Citroen C4 первого поколения (2004-2010) с двухлитровыми дизельными моторами семейства DW10. C4 Grand Picasso первого поколения (2006-2013) с аналогичными силовыми агрегатами. Fiat Ulysse второго поколения (кузов 220/179, выпуск 2000-2010), оснащенный французскими дизелями PSA. Peugeot различных моделей с двигателями 2.0 HDi — 307, 308, 407, Partner и другие.

Перед установкой необходимо уточнить тип двигателя конкретного автомобиля, так как на одну модель могли устанавливаться разные моторы с отличающимися системами привода ГРМ.

Выход из строя обводного ролика проявляется характерными симптомами. Посторонний шум из-под кожуха ГРМ — гул, свист или треск — указывает на износ подшипника. Биение ремня или его неравномерное движение свидетельствует о люфте в ролике. Визуально можно обнаружить следы износа на рабочей поверхности, трещины корпуса или подтеки смазки из подшипника.

Регламент технического обслуживания предписывает обязательную замену ролика при каждой замене ремня ГРМ. Даже если внешне деталь выглядит исправной, ресурс подшипника ограничен пробегом, и повторное использование недопустимо. Экономия на ролике может привести к обрыву ремня и серьезным повреждениям двигателя с загибанием клапанов.

Замена обводного ролика производится только в составе комплекта ГРМ. Необходимо строго соблюдать момент затяжки крепежного болта согласно технической документации — недостаточная затяжка приведет к проворачиванию, избыточная — к деформации корпуса и заклиниванию подшипника.

Перед установкой следует проверить легкость вращения ролика вручную — он должен вращаться плавно, без заеданий и посторонних звуков. После монтажа ремня необходимо провернуть коленвал на два полных оборота и убедиться в отсутствии касания ремня о посторонние элементы, правильности его положения на роликах и шкивах.

Использование оригинального или качественного аналога обводного ролика гарантирует надежную работу газораспределительного механизма на протяжении всего межсервисного интервала.
