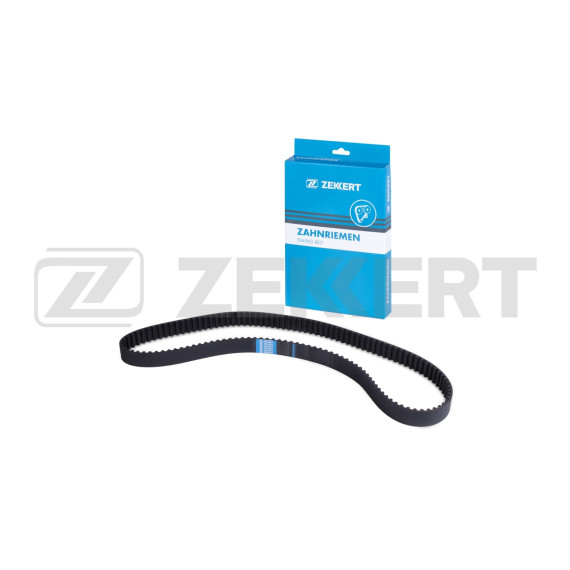

Зубчатый ремень газораспределительного механизма представляет собой критически важный элемент привода ГРМ для широкого спектра моделей Toyota. Обеспечивает синхронизацию работы коленчатого и распределительного валов, точно координируя открытие и закрытие клапанов с движением поршней в цилиндрах двигателя.

Ремень передает крутящий момент от коленчатого вала на распределительный вал или валы, поддерживая строгую синхронизацию фаз газораспределения. Зубчатая конструкция исключает проскальзывание, которое возможно у клиновых ремней, гарантируя стабильность работы силового агрегата. При правильной установке и натяжении обеспечивает бесперебойную работу двигателя на всех режимах.

В зависимости от конструкции конкретного мотора ремень может приводить в действие один или два распределительных вала. На некоторых версиях двигателей дополнительно передает вращение на насос системы охлаждения и помпу.

Данный ремень разработан для установки на следующие модели:

Toyota Avensis первого поколения (T220) выпуска с 1997 года, оснащенные бензиновыми двигателями с цепным или ременным приводом ГРМ соответствующей конфигурации.

Toyota Camry поколений V10 и V20, производившихся с 1982 года. Подходит для силовых агрегатов объемом от 1.8 до 2.2 литра с четырьмя цилиндрами, где применяется ременная передача газораспределительного механизма.

Toyota Corolla поколений E70, E80, E90, E100 и E110, выпускавшихся с 1983 года. Устанавливается на моторы серий 2E, 4A, 5A, 7A с ременным приводом ГРМ.

Toyota Carina различных поколений с аналогичными силовыми установками, где предусмотрена ременная передача в механизме газораспределения.

Ремень изготовлен из высокопрочной резиновой смеси с армированием кордом, обеспечивающим устойчивость к растяжению под нагрузкой. Внутренняя поверхность оснащена трапециевидными зубьями определенного профиля и шага, точно соответствующими зубчатым шкивам валов.

Количество зубьев, ширина и длина ремня подобраны под конкретные модели двигателей Toyota. Профиль зубьев обеспечивает плотное зацепление со шкивами коленвала и распредвала, исключая люфты и вибрации при работе.

Материал корда рассчитан на циклические нагрузки, возникающие при запуске холодного двигателя и работе на высоких оборотах. Резиновая основа устойчива к воздействию моторного масла, охлаждающей жидкости и перепадам температур в подкапотном пространстве.

Ремень ГРМ относится к расходным компонентам с регламентированным сроком замены. Производитель устанавливает интервал обслуживания обычно в пределах 60-100 тысяч километров пробега или 4-6 лет эксплуатации в зависимости от модели двигателя.

Визуальные признаки критического износа включают трещины на внешней поверхности, расслоение материала, следы масла или охлаждающей жидкости, потертости боковых граней. Появление потертостей на зубьях или их частичное разрушение требует немедленной замены.

Обрыв ремня ГРМ во время работы двигателя приводит к рассинхронизации валов. На моторах с взаимным ходом поршней и клапанов это вызывает их столкновение с серьезными повреждениями головки блока цилиндров, клапанов, поршней и распределительного вала.

Замена ремня ГРМ требует строгого соблюдения технологии и установки валов в положение меток синхронизации. Перед установкой нового ремня необходима проверка состояния роликов натяжителя и направляющих, износ которых ускоряет разрушение ремня.

Одновременно с ремнем рекомендуется замена натяжного и опорного роликов, так как их ресурс сопоставим. На двигателях, где ремень ГРМ приводит водяную помпу, целесообразна ее замена в тот же период обслуживания.

При установке критически важно правильное натяжение ремня — излишнее создает нагрузку на подшипники валов и роликов, недостаточное может вызвать проскакивание зубьев со сбоем фаз. Натяжение проверяется специальным инструментом или методом прогиба на определенную величину.

После установки необходимо провернуть коленчатый вал на два полных оборота и убедиться в совпадении всех меток синхронизации. Это подтверждает корректность установки фаз газораспределения.

Ремень работает в паре с зубчатыми шкивами, закрепленными на коленчатом и распределительном валах. Шкив коленвала имеет больший диаметр, а распредвала — меньший, обеспечивая передаточное отношение 2:1, при котором распредвал совершает один оборот за два оборота коленвала.

Натяжной ролик автоматически или вручную регулируется для поддержания оптимального усилия натяжения. Опорный ролик изменяет направление движения ремня, обеспечивая больший угол обхвата шкивов. На некоторых двигателях присутствует дополнительный ролик для привода водяного насоса.

Конструкция привода защищена пластиковыми или металлическими кожухами, предотвращающими попадание посторонних предметов и снижающими уровень шума при работе. Кожухи обычно разделены на верхнюю и нижнюю секции для упрощения доступа при обслуживании.

Правильный подбор ремня по артикулу и характеристикам двигателя обеспечивает надежную работу газораспредел
