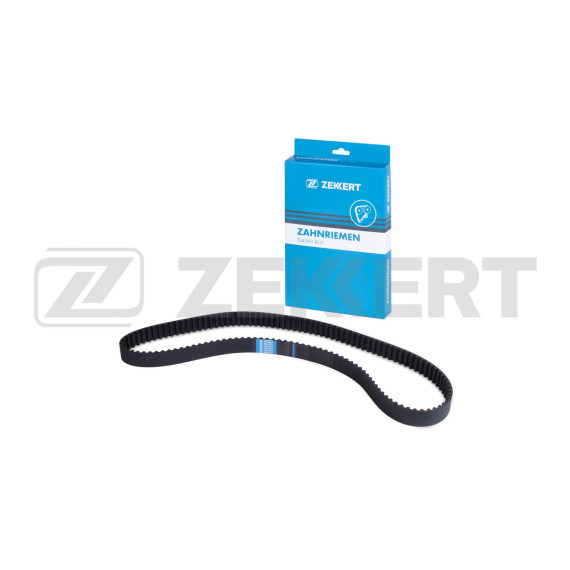

Зубчатый ремень газораспределительного механизма, разработанный для установки на популярные модели французских автомобилей конца 1990-х – начала 2000-х годов. Обеспечивает синхронизацию работы коленчатого и распределительного валов в бензиновых и дизельных двигателях семейства TU и DW.

Основная задача ремня – точная передача крутящего момента от коленвала к распределительному валу с соблюдением фаз газораспределения. От качества этого соединения зависит правильность открытия и закрытия клапанов, полнота сгорания топливной смеси и стабильность работы силового агрегата на всех режимах.

Зубчатая конструкция исключает проскальзывание, которое характерно для клиновых ремней. Трапециевидные зубья входят в зацепление со шкивами валов, обеспечивая жесткую кинематическую связь. Это критически важно для двигателей с интерференционной конструкцией, где встреча поршней и клапанов при обрыве ремня приводит к серьезным повреждениям.

Ремень предназначен для следующих моделей:

Citroen Berlingo первого поколения (1997-2008) – компактный коммерческий фургон и семейный минивэн с двигателями объемом 1.4, 1.6 и 1.9 литра. Применяется в модификациях с бензиновыми моторами серии TU и дизелями DW8.

Citroen Xsara (1997-2006) – компактный автомобиль C-класса, выпускавшийся в кузовах хэтчбек, универсал и купе. Подходит для версий с четырехцилиндровыми атмосферными двигателями мощностью от 75 до 110 л.с.

Citroen Xantia второго поколения (1993-2001) – среднеразмерный седан и универсал бизнес-класса. Совместим с рядными четверками рабочим объемом 1.6-2.0 литра в различных комплектациях.

Peugeot 205 первой и второй серии (1992-1998) – субкомпактный хэтчбек и кабриолет. Устанавливается на поздние версии с модернизированными силовыми установками.

Peugeot Partner первой генерации (1997-2008) – коммерческий фургон и пассажирский минивэн, технически идентичный Berlingo. Применим к тем же моторным линейкам.

Основа ремня – многослойная текстильная лента из высокопрочных синтетических волокон, чаще всего полиамида или стекловолокна. Продольные нити образуют несущий каркас, работающий на растяжение при передаче усилий.

Зубчатая поверхность формируется из эластомера – износостойкой резиновой смеси на основе насыщенного нитрила или гидрированного акрилонитрила. Этот материал сохраняет эластичность в диапазоне температур от -40 до +130°C, что соответствует условиям работы в моторном отсеке.

Наружная сторона покрывается тканевой оплеткой, которая снижает трение о защитные кожухи и направляющие ролики. Пропитка специальными составами защищает волокна от воздействия моторного масла, охлаждающей жидкости и топлива при возможных утечках.

Геометрия зубьев выполняется по стандартам ISO с точными допусками на шаг и профиль. Шаг зацепления обычно составляет 9.525 мм (3/8 дюйма) для большинства моделей этих марок. Количество зубьев и общая длина ремня подбираются под конкретную компоновку двигателя.

В процессе эксплуатации ремень совершает несколько миллионов циклов изгиба на шкивах при частоте вращения до 6000 об/мин коленвала. Натяжение составляет 200-400 Н в зависимости от конструкции привода. Неравномерность нагрузки возникает при открытии клапанов, когда распредвал преодолевает сопротивление пружин.

Температурный режим определяется близостью к блоку цилиндров и выпускному коллектору. В зоне верхней ветви ремень нагревается до 90-110°C при нормальной работе двигателя. Контакт с натяжными и обводными роликами создает дополнительное трение и локальный нагрев.

Попадание технологических жидкостей ускоряет старение резины. Масло размягчает эластомер и снижает коэффициент трения зубьев. Антифриз при протечке водяного насоса разрушает тканевую основу. Защитные кожухи минимизируют эти риски, но не исключают их полностью.

Визуальный осмотр выявляет трещины на зубьях, расслоение слоев, бахрому по краям или масляное загрязнение. Блестящие участки на боковых поверхностях указывают на перекос ремня из-за износа роликов или неправильной установки.

Посторонние звуки – свист, щелчки, гул – сигнализируют о проскальзывании зубьев, ослаблении натяжения или разрушении подшипников роликов. Нестабильная работа двигателя на холостом ходу может быть следствием растяжения ремня и смещения фаз газораспределения.

Регламент замены для большинства моделей составляет 60-80 тысяч километров пробега или 4-5 лет эксплуатации. При замене ремня обязательно обновляются натяжной и обводной ролики, часто в комплекте идет помпа, так как ресурс этих узлов сопоставим.

Процедура замены требует точного соблюдения меток ВМТ на шкивах коленвала и распредвала. Несовпадение даже на один зуб приводит к нарушению фаз и возможному контакту поршней с клапанами при первом же запуске.

Натяжение устанавливается специальным механизмом – авто
