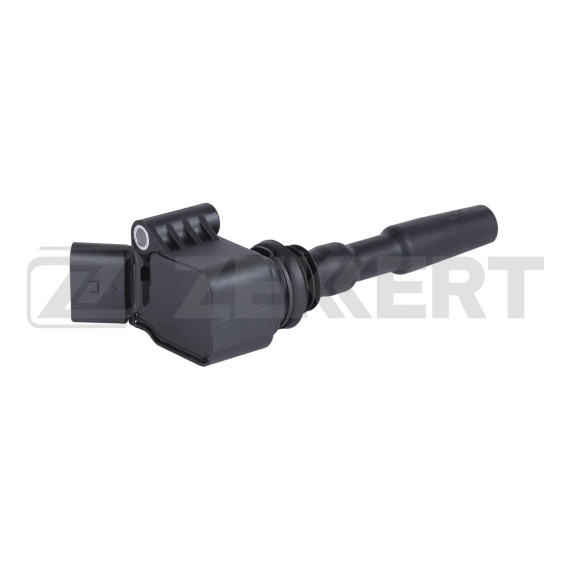

Катушка зажигания представляет собой индивидуальный модуль системы зажигания, разработанный для установки непосредственно на свечу. Этот компонент отвечает за преобразование низкого напряжения бортовой сети в высоковольтный импульс, необходимый для образования искры в камере сгорания.

Основная задача катушки — генерация высоковольтного разряда в строго определенный момент такта сжатия. Электронный блок управления двигателем подает управляющий сигнал на первичную обмотку, что вызывает формирование магнитного поля. При прерывании тока во вторичной обмотке индуцируется напряжение до 40 000 вольт, которое передается непосредственно на электрод свечи зажигания.

Конструкция индивидуальной катушки исключает применение высоковольтных проводов, что снижает потери энергии и повышает стабильность искрообразования. Каждый цилиндр получает собственный источник высокого напряжения, что обеспечивает более точное управление процессом сгорания топливовоздушной смеси.

Данная катушка зажигания разработана для применения на бензиновых двигателях автомобилей концерна Volkswagen Group. Компонент совместим с следующими моделями:

Volkswagen Polo пятого и шестого поколений выпуска с 2014 года оснащаются этим типом катушек на моторах объемом 1.2, 1.4 и 1.6 литра. Volkswagen Passat восьмого поколения с 2014 года использует аналогичные модули в силовых установках различного рабочего объема.

Audi Q3 первого поколения после рестайлинга 2013 года и Audi A3 третьего поколения с 2012 года применяют данную конструкцию катушек. Audi A4 пятого поколения с 2015 года также комплектуется этими элементами системы зажигания.

Автомобили Skoda Octavia третьего поколения используют идентичную систему зажигания на большинстве бензиновых модификаций двигателей.

Корпус катушки выполнен из термостойкого пластика, способного выдерживать температурные нагрузки подкапотного пространства. Встроенный электрический разъем обеспечивает надежное соединение с проводкой автомобиля и защиту контактов от окисления.

Внутренняя конструкция включает первичную и вторичную обмотки, намотанные на ферромагнитный сердечник. Изоляция обмоток рассчитана на работу при экстремальных напряжениях и предотвращает пробои между витками. Силиконовое уплотнение в нижней части корпуса герметизирует соединение со свечным колодцем и защищает от проникновения влаги и масла.

Система крепления предусматривает фиксацию болтом к головке блока цилиндров. Конструкция посадочного места обеспечивает точное позиционирование высоковольтного вывода относительно контакта свечи зажигания.

При эксплуатации автомобиля катушки зажигания подвергаются значительным нагрузкам из-за постоянных циклов нагрева и охлаждения. Типичными признаками неисправности являются пропуски зажигания, неустойчивая работа двигателя на холостом ходу, затрудненный запуск и потеря мощности.

Диагностика состояния катушек выполняется путем считывания кодов ошибок из памяти блока управления двигателем. Современные системы самодиагностики способны определить конкретный цилиндр с неисправной катушкой. Дополнительно можно измерить сопротивление обмоток мультиметром для выявления обрывов или коротких замыканий.

Замена катушки выполняется после снятия декоративной крышки двигателя и отключения электрического разъема. Крепежный болт откручивается головкой подходящего размера, после чего корпус извлекается из свечного колодца. При установке новой катушки важно обеспечить чистоту посадочного места и правильную посадку уплотнительного кольца.

Рекомендуется проверить состояние свечей зажигания при замене катушек, так как неисправная свеча может вызвать перегрузку и преждевременный выход из строя нового модуля. Момент затяжки крепежного болта должен соответствовать спецификациям производителя для предотвращения повреждения корпуса.
