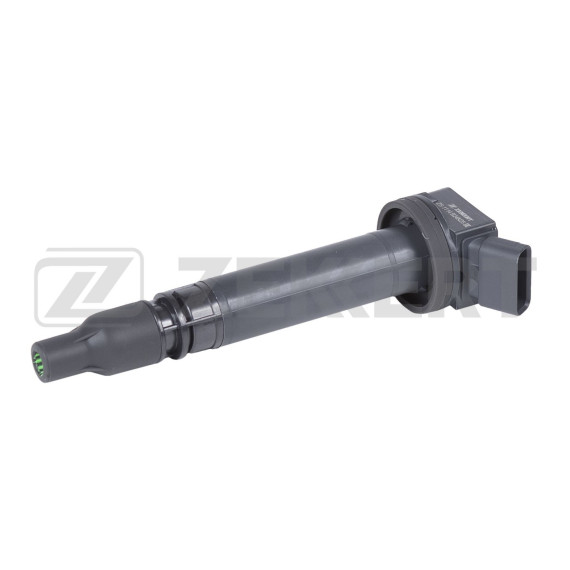

Катушка зажигания представляет собой индивидуальный модуль системы зажигания, разработанный для установки на бензиновые двигатели автомобилей Toyota. Деталь выполняет функцию преобразования низкого напряжения бортовой сети в высоковольтный импульс, необходимый для образования искры на свече зажигания.

Компонент применяется на моделях Toyota Corolla поколений E140, E150, E170 и E180, выпускавшихся с 2008 года, а также на Yaris P90 и P130 и Auris E150 аналогичного периода производства. Конструкция катушки адаптирована под конфигурацию моторного отсека этих автомобилей и предусматривает прямую установку на свечной колодец без использования высоковольтных проводов.

Катушка выполнена в компактном корпусе цилиндрической формы с интегрированным разъемом для подключения к жгуту проводов системы управления двигателем. Внутри размещены первичная и вторичная обмотки, а также магнитопровод, обеспечивающий эффективную трансформацию напряжения. Нижняя часть корпуса оснащена изолированным наконечником, который вставляется непосредственно в свечной колодец и обеспечивает передачу высоковольтного импульса на контакт свечи.

Материал корпуса устойчив к воздействию температурных перепадов и вибрационных нагрузок, характерных для работы двигателя. Уплотнительное кольцо в месте установки предотвращает проникновение масла и загрязнений в свечной колодец.

При поступлении сигнала от блока управления двигателем через первичную обмотку катушки проходит ток, создающий магнитное поле. В момент прерывания тока во вторичной обмотке индуцируется высокое напряжение (до 25-40 кВ), которое передается на электрод свечи зажигания. Образующаяся искра воспламеняет топливно-воздушную смесь в цилиндре.

Система индивидуальных катушек зажигания позволяет электронному блоку точно управлять моментом искрообразования для каждого цилиндра отдельно, что улучшает эффективность сгорания топлива и стабильность работы двигателя на различных режимах.

Неисправная катушка проявляется пропусками зажигания в соответствующем цилиндре, что приводит к неровной работе двигателя на холостом ходу, потере мощности и увеличению расхода топлива. Характерные симптомы включают затрудненный запуск, вибрации при разгоне и загорание индикатора неисправности двигателя на приборной панели.

При диагностике системой самодиагностики регистрируются коды ошибок, указывающие на пропуски воспламенения в конкретном цилиндре. Визуально неисправность может проявляться в виде трещин на корпусе катушки или следов пробоя изоляции.

Катушка устанавливается непосредственно в свечной колодец головки блока цилиндров и фиксируется болтом крепления. Перед монтажом необходимо убедиться в чистоте посадочного места и отсутствии масла в колодце. Разъем питания должен плотно фиксироваться с характерным щелчком фиксатора.

На многоцилиндровых двигателях используется комплект из нескольких катушек — по одной на каждый цилиндр. При замене рекомендуется проверить состояние свечей зажигания, так как неисправные свечи могут стать причиной преждевременного выхода катушек из строя из-за повышенной нагрузки.
