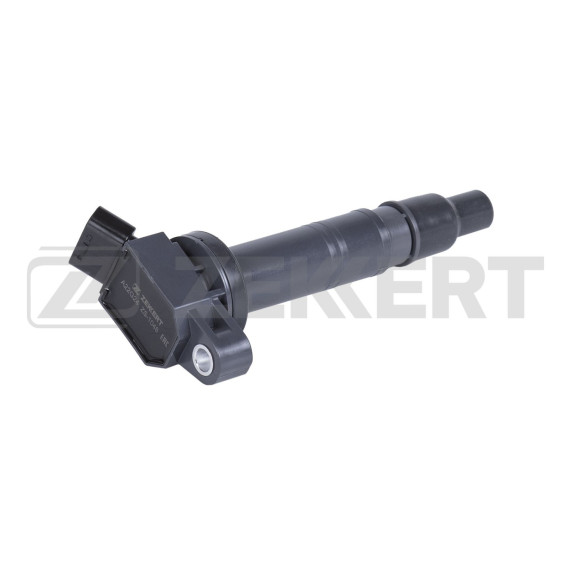

Катушка зажигания представляет собой электромагнитный преобразователь напряжения, который трансформирует низковольтный ток от аккумуляторной батареи в высоковольтный импульс для воспламенения топливовоздушной смеси в камере сгорания. Этот компонент является критически важным элементом системы зажигания современных бензиновых двигателей Toyota.

Данная катушка разработана для установки на популярные модели Toyota различных поколений. Совместима с седанами Camry поколений V30 (2001-2006), V40 (2006-2011) и V50 (2011-2017), которые оснащались четырехцилиндровыми и V6 двигателями объемом от 2.0 до 3.5 литров.

Также деталь подходит для кроссоверов RAV4 поколений A20 (2000-2005) и A30 (2005-2012) с бензиновыми моторами серий 1AZ, 2AZ и 2GR. Предусмотрена установка на внедорожники Land Cruiser Prado версий 120 (2002-2009) и 150 (2009-настоящее время) с силовыми агрегатами 1GR-FE и 2TR-FE.

Катушка выполнена в формате индивидуального модуля с прямой установкой на свечу зажигания, что характерно для современных систем DIS (Direct Ignition System). Такая конфигурация исключает использование высоковольтных проводов и минимизирует потери энергии при передаче импульса.

Внутри корпуса размещены первичная и вторичная обмотки с ферромагнитным сердечником, обеспечивающие коэффициент трансформации до 1:100. Конструкция включает встроенный силовой транзистор, управляемый блоком управления двигателем, что позволяет точно контролировать момент искрообразования.

Корпус изготовлен из термостойкого композитного материала, выдерживающего температуры моторного отсека до 150°C. Герметичное исполнение защищает внутренние компоненты от влаги, масла и дорожных реагентов.

Основная задача катушки — генерация высоковольтного разряда напряжением 25-40 кВ, необходимого для пробоя искрового промежутка свечи зажигания. При получении управляющего сигнала от ЭБУ катушка накапливает энергию в магнитном поле первичной обмотки, затем резко прерывает ток, индуцируя высоковольтный импульс во вторичной обмотке.

В системах с индивидуальными катушками каждый цилиндр получает независимое управление зажиганием, что позволяет электронике точно подстраивать угол опережения для каждой камеры сгорания в зависимости от нагрузки, оборотов и детонационных характеристик топлива.

Катушка работает в жестких условиях постоянных термоциклов и вибраций. Типичный ресурс составляет 80-120 тысяч километров, после чего возможна деградация изоляции обмоток или выход из строя встроенной электроники. Признаками неисправности служат пропуски зажигания, затрудненный запуск, неравномерная работа на холостом ходу и повышенный расход топлива.

При замене рекомендуется проверить состояние свечей зажигания, так как их износ увеличивает нагрузку на катушку и может спровоцировать преждевременный отказ нового компонента. Важно контролировать чистоту контактных групп и отсутствие следов масла в свечных колодцах.

Установка требует соблюдения момента затяжки крепежного болта и надежной фиксации электрического разъема. Диагностика неисправной катушки возможна методом перестановки между цилиндрами с последующим считыванием кодов ошибок — код пропусков должен "переместиться" вместе с катушкой.
