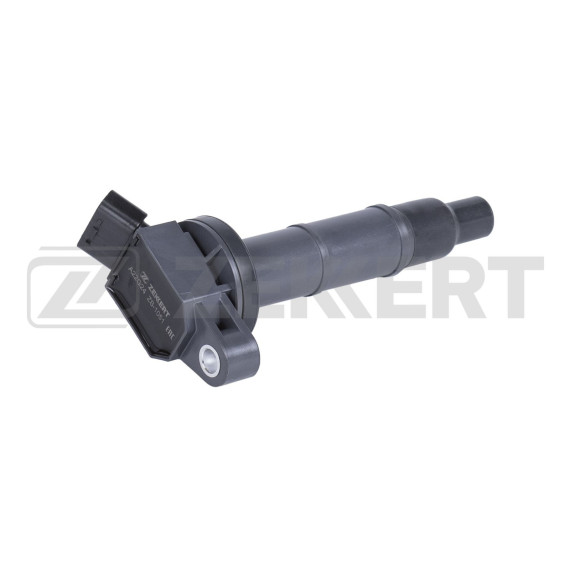

Катушка зажигания представляет собой электромагнитный преобразователь напряжения, который формирует высоковольтный импульс для воспламенения топливно-воздушной смеси в цилиндрах двигателя. Деталь работает по принципу повышающего трансформатора, преобразуя стандартные 12 вольт бортовой сети в импульс напряжением до 25-40 тысяч вольт, необходимый для пробоя искрового промежутка свечи зажигания.

Данная катушка выполнена в индивидуальном формате — это означает, что она устанавливается непосредственно над свечой зажигания каждого цилиндра. Корпус изготовлен из термостойкого пластика, обеспечивающего надежную изоляцию и защиту от воздействия высоких температур моторного отсека. Внутри расположены первичная и вторичная обмотки, а также магнитопровод из специальной электротехнической стали.

Контактная часть катушки имеет стандартный разъем питания и управления, а высоковольтный наконечник оснащен резиновым колпачком с пружинным контактом, который плотно садится на изолятор свечи зажигания. Такая конструкция исключает утечки тока и обеспечивает стабильную передачу импульса.

Катушка разработана для применения на следующих моделях Toyota:

Camry поколений V30 (2001-2006 годы) и V40 (2006-2011 годы) — подходит для двигателей объемом 2.4 и 3.0 литра, устанавливаемых на эти поколения седанов. Особенно актуальна для моторов серии AZ и MZ, где используется индивидуальная система зажигания.

Estima поколения R30 (2000-2006 годы) — минивэны с бензиновыми силовыми агрегатами, оснащенными распределенной системой впрыска и электронным управлением зажиганием.

Land Cruiser Prado поколения 150 (с 2009 года) — применяется на бензиновых версиях внедорожника, где каждый цилиндр оборудован отдельной катушкой для повышения надежности работы двигателя в сложных условиях эксплуатации.

RAV4 поколений A20 (2000-2005 годы) и A30 (2005-2012 годы) — компактные кроссоверы с четырехцилиндровыми двигателями, где индивидуальные катушки обеспечивают точную синхронизацию искрообразования с работой системы управления двигателем.

Катушка управляется импульсами от электронного блока управления двигателем, который рассчитывает оптимальный момент искрообразования в зависимости от положения коленчатого вала, нагрузки на двигатель, температуры и других параметров. Когда ЭБУ подает сигнал на первичную обмотку, создается магнитное поле. В момент прерывания тока во вторичной обмотке индуцируется высоковольтный импульс, который передается на свечу зажигания.

Индивидуальная конструкция катушки позволяет системе управления точно контролировать момент зажигания в каждом цилиндре отдельно, что улучшает динамику разгона, снижает расход топлива и уровень вредных выбросов. Также такая схема упрощает диагностику — при выходе из строя одной катушки проблема локализуется в конкретном цилиндре.

Выход катушки из строя обычно проявляется пропусками зажигания в соответствующем цилиндре — двигатель начинает работать неровно, особенно на холостых оборотах. Характерны рывки при ускорении, падение мощности и увеличение расхода топлива. Электронная система диагностики фиксирует ошибки пропусков воспламенения с указанием номера цилиндра.

Причинами поломки могут быть пробой изоляции обмоток из-за перегрева, попадание влаги или масла через поврежденный колпачок, механические повреждения корпуса. Также катушка может выйти из строя при использовании неисправных свечей зажигания с увеличенным зазором — это создает повышенную нагрузку на вторичную обмотку.

При замене катушки необходимо убедиться, что посадочное место на головке блока цилиндров чистое и сухое. Важно проверить состояние резинового уплотнительного кольца в шахте свечи — при его повреждении туда может попадать масло, что приведет к быстрому выходу новой катушки из строя.

Разъем питания должен плотно фиксироваться с характерным щелчком. Момент затяжки крепежного болта обычно составляет 10-12 Нм — чрезмерное усилие может повредить пластиковый корпус. После установки рекомендуется очистить коды ошибок из памяти ЭБУ и проверить работу двигателя на различных режимах.

Замена катушек обычно выполняется индивидуально при выявлении конкретной неисправности, но на автомобилях с большим пробегом рекомендуется обновлять их комплектом для предотвращения последовательных отказов остальных элементов системы зажигания.
