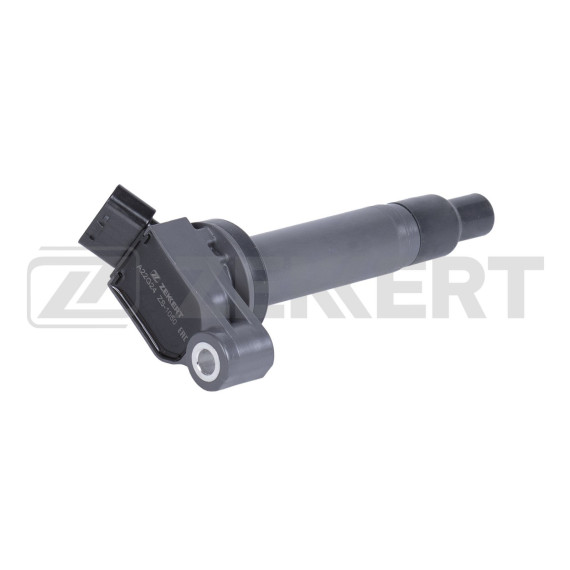

Катушка зажигания представляет собой индивидуальный модуль системы зажигания для бензиновых двигателей Toyota и Lexus. Деталь разработана для установки непосредственно на свечу зажигания, обеспечивая прямую передачу высоковольтного импульса без использования распределителя и высоковольтных проводов.

Конструктивно катушка выполнена в виде цилиндрического корпуса с внутренним трансформатором, преобразующим низковольтное напряжение бортовой сети в высоковольтный разряд для воспламенения топливовоздушной смеси. Внутри расположены первичная и вторичная обмотки, ферритный сердечник и изолирующие компоненты, залитые компаундом для защиты от влаги и вибраций.

Катушка предназначена для установки на следующие модели:

Toyota Camry поколения V30 с 2001 года выпуска с бензиновыми V6 двигателями. Toyota Highlander первого поколения U20 с 2000 года. Lexus RX серии U3, включая модификацию MCU15, выпуска с 1998 года. Lexus ES серии MCV с V-образными шестицилиндровыми моторами.

Все перечисленные модели оснащались системой распределенного зажигания с индивидуальными катушками на каждый цилиндр, что исключает использование трамблера и повышает надежность воспламенения.

Корпус катушки изготовлен из термостойкого пластика, выдерживающего постоянный нагрев от работающего двигателя. Контактная группа включает разъем низковольтного питания и управляющего сигнала от электронного блока управления двигателем.

Нижняя часть катушки имеет резиновый уплотнитель, обеспечивающий герметичность соединения со свечным колодцем и предотвращающий попадание масла и загрязнений. Контактный вывод выполнен из проводящего материала с антикоррозионным покрытием.

Внутренняя изоляция рассчитана на работу при напряжении до 40000 вольт, что гарантирует стабильное искрообразование во всех режимах работы двигателя. Компаундная заливка защищает обмотки от перегрева и механических повреждений при вибрации.

При получении управляющего импульса от блока управления двигателем катушка накапливает энергию в магнитном поле первичной обмотки. В момент прерывания тока происходит индукция высоковольтного импульса во вторичной обмотке, который передается непосредственно на электрод свечи зажигания.

Такая схема обеспечивает точное управление моментом зажигания для каждого цилиндра индивидуально, что улучшает топливную экономичность и снижает токсичность выхлопа. Отсутствие распределителя и высоковольтных проводов уменьшает потери энергии и повышает надежность системы.

О выходе катушки из строя свидетельствуют пропуски зажигания в одном или нескольких цилиндрах, неустойчивая работа двигателя на холостом ходу, затрудненный запуск, потеря мощности и повышенный расход топлива. На приборной панели может загораться индикатор неисправности двигателя.

При диагностике сканер показывает коды ошибок, связанные с пропусками воспламенения в конкретных цилиндрах. Визуально неисправная катушка может иметь следы перегрева, трещины корпуса или следы пробоя изоляции.

Катушка устанавливается непосредственно в свечной колодец головки блока цилиндров. Для замены необходимо отключить разъем питания, выкрутить крепежный болт и извлечь катушку из колодца. При установке новой детали важно проверить состояние уплотнительного кольца.

Рекомендуется одновременная замена свечей зажигания при установке новых катушек, так как износ свечей может привести к преждевременному выходу катушек из строя из-за повышенного сопротивления искрового промежутка. Момент затяжки крепежного болта следует соблюдать согласно технической документации.
