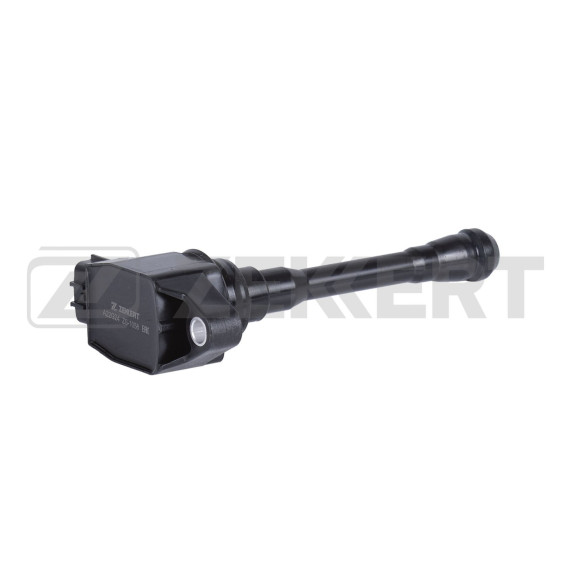

Катушка зажигания представляет собой индивидуальный модуль системы зажигания, который преобразует низковольтное напряжение бортовой сети в высоковольтный импульс для воспламенения топливовоздушной смеси в цилиндре двигателя. Данная деталь разработана для установки на бензиновые силовые агрегаты автомобилей Nissan Qashqai первого и второго поколений, Renault Koleos обеих генераций, а также кроссовера Infiniti QX50.

Основная задача катушки зажигания — генерация высоковольтного разряда напряжением до 40000 вольт в точно заданный момент времени. Электронный блок управления двигателем подает управляющий сигнал на первичную обмотку катушки, что приводит к возникновению электромагнитного поля. При размыкании цепи во вторичной обмотке индуцируется высоковольтный импульс, который передается непосредственно на свечу зажигания.

Конструкция индивидуальной катушки предполагает установку отдельного модуля на каждую свечу зажигания, что обеспечивает более стабильное искрообразование по сравнению с классическими распределительными системами. Такое решение позволяет электронике точнее контролировать момент зажигания в каждом цилиндре, что положительно сказывается на равномерности работы двигателя и полноте сгорания топлива.

Катушка зажигания предназначена для следующих моделей:

Nissan Qashqai — устанавливается на автомобили первого поколения J10 (2007-2013 годы выпуска), рестайлинговую версию NJ10 и второе поколение JJ10E (с 2014 года). Подходит для бензиновых двигателей объемом 1.6 и 2.0 литра с системой индивидуального зажигания.

Renault Koleos — совместима с кроссоверами первого поколения (2008-2016) и второго поколения (с 2016 года). Применяется на моторах серии M4R объемом 2.5 литра, которые устанавливались на обе генерации модели.

Infiniti QX50 — подходит для автомобилей с 2013 года выпуска, оснащенных бензиновыми силовыми агрегатами V6.

Корпус катушки выполнен из термостойкого полимерного материала, который выдерживает высокие температуры в подкапотном пространстве и защищает внутренние компоненты от влаги и загрязнений. Внутри размещены первичная и вторичная обмотки, намотанные на ферромагнитный сердечник, а также электронная схема управления.

Контактная группа включает разъем для подключения к жгуту системы управления двигателем и высоковольтный наконечник, который устанавливается непосредственно в колодец свечи зажигания. Уплотнительное кольцо на наконечнике предотвращает попадание масла и посторонних веществ в зону искрообразования.

Система охлаждения катушки реализована за счет масляного теплоотвода — корпус частично погружен в клапанную крышку, где циркулирует моторное масло, отводящее избыточное тепло от обмоток. Это позволяет предотвратить перегрев и сохранить стабильность параметров генерируемого импульса.

Катушка зажигания монтируется непосредственно в свечной колодец головки блока цилиндров. Для установки необходимо извлечь старую катушку, предварительно отключив электрический разъем, очистить посадочное место от загрязнений и проверить состояние уплотнительного кольца.

При монтаже важно обеспечить правильную посадку высоковольтного наконечника на свечу зажигания — катушка должна плотно войти в колодец до характерного щелчка. Перекос или неполная посадка приведут к утечке высоковольтного импульса и пропускам зажигания.

Электрический разъем фиксируется защелкой, которая должна надежно зафиксироваться. При замене рекомендуется проверить состояние свечей зажигания — изношенные свечи с увеличенным зазором между электродами создают повышенную нагрузку на катушку и сокращают срок ее службы.

Выход из строя катушки зажигания проявляется характерными симптомами. Пропуски зажигания в одном или нескольких цилиндрах приводят к неровной работе двигателя на холостом ходу, потере мощности и увеличению расхода топлива. На приборной панели загорается индикатор неисправности системы управления двигателем, а диагностическое оборудование регистрирует коды ошибок, связанные с пропусками воспламенения.

При пробое изоляции обмоток или трещинах в корпусе возникают утечки высоковольтного импульса, что особенно заметно в темное время суток или при повышенной влажности — вокруг катушки появляется характерное свечение или искрение. Двигатель начинает работать неустойчиво, появляются рывки при ускорении.

Перегрев катушки может быть вызван длительной работой с неисправными свечами зажигания или нарушением контакта в электрическом разъеме. Это приводит к изменению параметров обмоток и снижению энергии искры, что затрудняет запуск двигателя, особенно в холодное время года.
