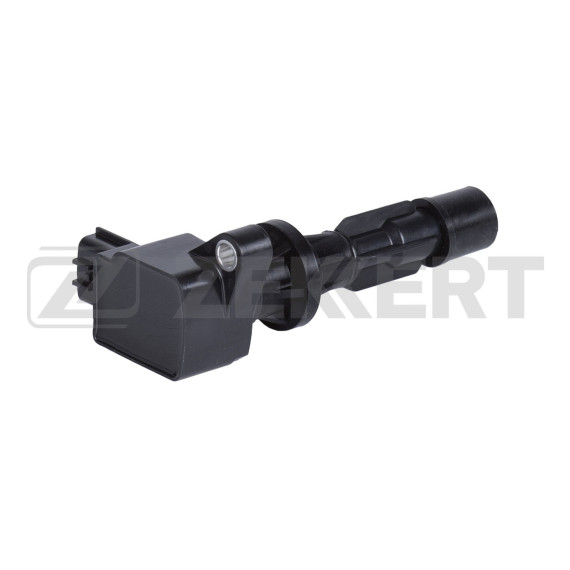

Катушка зажигания представляет собой индивидуальный модуль системы зажигания, который преобразует низкое напряжение бортовой сети в высоковольтный импульс для воспламенения топливно-воздушной смеси в цилиндре двигателя. Устанавливается непосредственно на свечу зажигания, что характерно для современных бензиновых моторов Mazda.

Деталь разработана для установки на следующие модели Mazda:

Mazda 3 первого поколения (2003-2009 гг.) — подходит для двигателей серии MZR объемом 1.6, 2.0 и 2.3 литра. Применяется как на седанах, так и на хэтчбеках.

Mazda 6 первого и второго поколений (2002-2012 гг.) — совместима с бензиновыми силовыми агрегатами различного рабочего объема, включая атмосферные версии.

Mazda CX-7 (2006-2012 гг.) — используется в системе зажигания турбированных и атмосферных двигателей кроссовера.

Mazda MX-5 третьего поколения (2005-2015 гг.) — подходит для компактных моторов спортивного родстера.

Катушка выполнена в компактном корпусе с интегрированным высоковольтным выводом, который напрямую соединяется со свечным колодцем. Внутри размещены первичная и вторичная обмотки, а также магнитопровод, обеспечивающий необходимый коэффициент трансформации напряжения.

Разъем питания и управления расположен на корпусе катушки. Он принимает сигналы от электронного блока управления двигателем, который точно рассчитывает момент подачи искры в зависимости от положения коленвала, нагрузки и температуры мотора.

Конструкция предусматривает эффективное охлаждение благодаря расположению в свечном колодце головки блока цилиндров. Материалы корпуса устойчивы к воздействию моторного масла, температурным перепадам и вибрациям.

Основная задача катушки — генерация высоковольтного разряда напряжением до 40 000 вольт в точно заданный момент. Каждая катушка обслуживает один цилиндр, что позволяет электронике двигателя индивидуально контролировать процесс искрообразования.

При поступлении управляющего импульса от ЭБУ в первичной обмотке накапливается энергия магнитного поля. При размыкании цепи энергия трансформируется во вторичной обмотке в мощный высоковольтный импульс, который пробивает зазор свечи и воспламеняет смесь.

Индивидуальная катушка на каждый цилиндр обеспечивает стабильное искрообразование на всех режимах работы двигателя — от холостого хода до максимальных оборотов. Это важно для полноты сгорания топлива, динамики разгона и соблюдения экологических норм.

Выход катушки из строя проявляется пропусками зажигания в конкретном цилиндре. Двигатель начинает работать неровно, появляется вибрация, падает мощность. На приборной панели загорается индикатор Check Engine, диагностика показывает коды ошибок по пропускам воспламенения.

При сильном износе катушки возможен затрудненный пуск двигателя, особенно в холодную погоду. Несгоревшее топливо попадает в выпускную систему, что может повредить каталитический нейтрализатор. Увеличивается расход топлива из-за неполного сгорания смеси.

Катушки меняются индивидуально, но часто рекомендуется замена комплектом на все цилиндры, если пробег превысил 100-120 тысяч километров. Это предотвращает повторные ремонты из-за выхода из строя соседних катушек с аналогичным ресурсом.

Установка требует снятия декоративной крышки двигателя и отсоединения электрического разъема. Катушка извлекается из свечного колодца вертикальным движением. При монтаже новой детали важно не повредить резиновый уплотнитель на высоковольтном выводе и правильно зафиксировать разъем.

Одновременно с заменой катушек целесообразно проверить состояние свечей зажигания и при необходимости установить новый комплект для обеспечения оптимальной работы системы зажигания.
