Ролик без натяжителя — это опорный элемент системы ременного привода двигателя, который обеспечивает правильную геометрию движения ремня и распределяет нагрузку между шкивами. В отличие от натяжного ролика с механизмом регулировки усилия, этот компонент выполняет функцию направляющего или поддерживающего элемента, изменяя траекторию ремня на сложных участках привода.

Ролик состоит из нескольких ключевых элементов. Центральная ось или втулка служит для крепления к кронштейну на блоке двигателя или передней крышке. Рабочая поверхность представляет собой цилиндрический обод с профилированной канавкой, соответствующей профилю ремня — гладкой для плоских ремней или ручьевой для поликлиновых. Внутри конструкции установлен подшипник закрытого типа, обеспечивающий свободное вращение ролика с минимальным трением и защищенный от попадания грязи и влаги.

Корпус ролика изготавливается из прочного металла или композитных материалов, устойчивых к температурным перепадам и механическим нагрузкам. Рабочая поверхность может иметь специальное покрытие для снижения износа и уменьшения шума при работе.

Основная задача этого ролика — корректировка траектории ремня на участках, где прямая линия между шкивами невозможна из-за компоновки навесного оборудования. Он обеспечивает необходимый угол обхвата ремнем ведущих и ведомых шкивов, что критично для передачи крутящего момента без проскальзывания.

В многоприводных системах, где один ремень приводит несколько агрегатов — генератор, насос гидроусилителя, компрессор кондиционера, помпу — опорные ролики создают оптимальную геометрию всей системы. Они предотвращают провисание длинных участков ремня и гасят вибрации, возникающие при неравномерной работе навесных агрегатов.

На современных иномарках используется несколько типов приводных систем. В приводе навесного оборудования могут устанавливаться от одного до трех опорных роликов, в зависимости от количества агрегатов и компоновки моторного отсека. В системах с автоматическим натяжителем опорный ролик работает в паре с натяжным, каждый выполняя свою функцию.

Некоторые двигатели имеют раздельные приводы для разных групп агрегатов — например, отдельный короткий ремень для компрессора кондиционера и основной длинный для остального оборудования. В таких конфигурациях опорные ролики обеспечивают работоспособность каждого контура.

При эксплуатации ролик подвергается постоянным нагрузкам. Износ подшипника проявляется характерным гулом, свистом или скрежетом, усиливающимся с ростом оборотов двигателя. Люфт в подшипнике можно определить покачиванием ролика на заглушенном моторе — исправный элемент вращается свободно, но без бокового смещения.

Повреждение рабочей поверхности — канавки, задиры, неравномерный износ — приводит к ускоренному разрушению ремня. Визуально это определяется по блестящим участкам, рискам или изменению профиля канавки. Заклинивший ролик вызывает мгновенный обрыв или сброс ремня, что приводит к остановке генератора, перегреву двигателя из-за неработающей помпы или потере гидроусилителя руля.

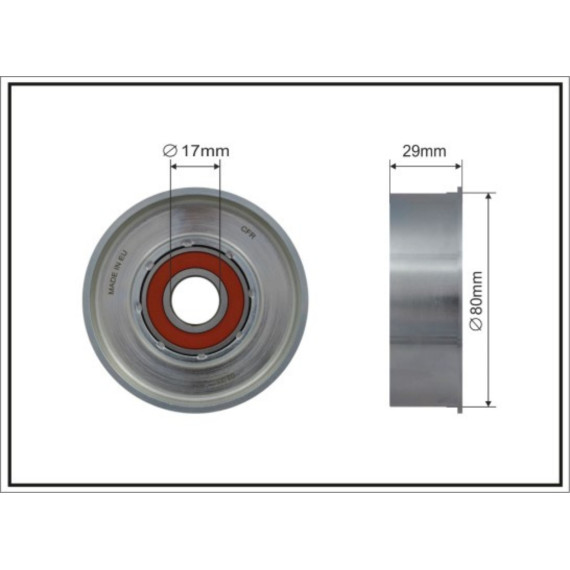

При выборе ролика критически важны геометрические параметры: наружный диаметр, ширина рабочей поверхности, диаметр посадочного отверстия. Неправильный размер изменяет натяжение ремня и геометрию привода, что приводит к преждевременному износу всех компонентов системы.

Профиль канавки должен точно соответствовать используемому ремню — количество ручьев и их форма. Несоответствие вызывает неправильную посадку ремня, его проскальзывание и быстрое разрушение. Важен также тип крепления — через центральное отверстие болтом или шпилькой, расстояние от оси до плоскости крепления.

Опорные ролики рассчитаны на определенный ресурс, который обычно совпадает с интервалом замены приводного ремня. Производители автомобилей рекомендуют менять ролики одновременно с ремнем, даже если видимых повреждений нет — подшипник изнашивается от времени и пробега.

При замене ремня необходимо проверить состояние всех роликов в системе: провернуть вручную, оценить легкость вращения, отсутствие заеданий и посторонних звуков. Момент затяжки крепежного болта должен соответствовать спецификации производителя — недостаточная затяжка приведет к смещению ролика, избыточная может деформировать корпус или повредить подшипник.

Правильное функционирование опорных роликов обеспечивает долговечность всей системы ременного привода, стабильную работу навесного оборудования и предотвращает аварийные ситуации на дороге.
