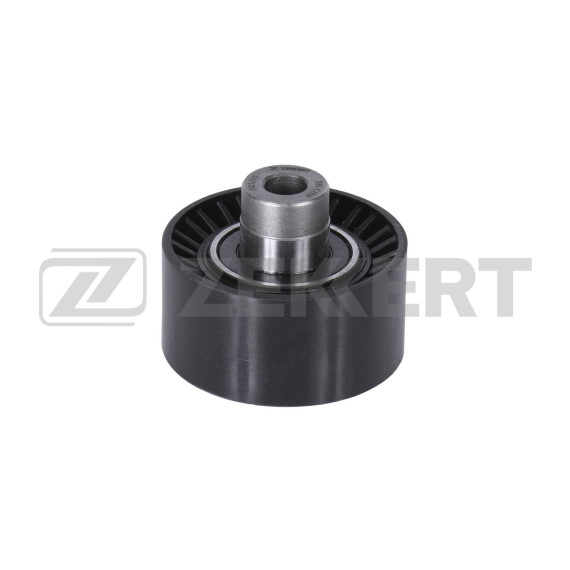

Обводной ролик представляет собой важный элемент системы привода вспомогательных агрегатов двигателя, который обеспечивает правильную траекторию движения поликлинового ремня. В отличие от натяжного ролика, обводной выполняет функцию изменения направления ремня для оптимального охвата шкивов навесного оборудования.

Ролик состоит из подшипника качения с закрытыми уплотнениями, установленного в металлический корпус с рабочей поверхностью под профиль ремня. Конструкция предусматривает жесткое крепление к кронштейну на блоке двигателя через центральный болт. Качественный подшипник обеспечивает легкое вращение без люфтов и заеданий на протяжении всего срока службы.

Рабочая поверхность ролика имеет профилированные канавки, соответствующие профилю поликлинового ремня, что предотвращает его проскальзывание и преждевременный износ. Материал изготовления рассчитан на работу в условиях высоких температур моторного отсека и воздействия технических жидкостей.

Данный ролик разработан специально для установки на автомобили Peugeot 206 с 2000 года выпуска, Peugeot 307 с 2000 года, Citroen Berlingo с 2005 года и Citroen Xsara Picasso с 2005 года. Эти модели оснащались бензиновыми двигателями семейства TU и дизельными моторами серии DV, где обводной ролик является штатным элементом привода навесных агрегатов.

Важно учитывать конкретную модификацию двигателя и комплектацию автомобиля, так как расположение и количество роликов может отличаться. На некоторых версиях двигателей устанавливается один обводной ролик, на других — два или более в зависимости от набора навесного оборудования.

Обводной ролик обеспечивает оптимальный угол охвата шкивов генератора, компрессора кондиционера, насоса гидроусилителя руля и других агрегатов. Правильная траектория ремня критически важна для равномерного распределения нагрузки и предотвращения проскальзывания при работе под нагрузкой.

Ролик принимает на себя значительные динамические нагрузки от вибраций двигателя и циклических изменений натяжения ремня при включении различных потребителей. Исправный ролик гарантирует стабильную работу всех систем автомобиля, зависящих от ременного привода.

Характерный гул или свист из моторного отсека часто указывает на износ подшипника обводного ролика. При появлении люфта или заедания ролик перестает свободно вращаться, что приводит к повышенному износу ремня и может вызвать его обрыв.

Визуальные признаки неисправности включают следы износа на рабочей поверхности, трещины корпуса, следы подтекания смазки из подшипника. Ролик следует менять при замене приводного ремня в рамках планового обслуживания, даже если явных признаков износа не наблюдается.

Монтаж обводного ролика требует соблюдения момента затяжки крепежного болта согласно технической документации производителя. Недостаточная затяжка приведет к смещению ролика и неправильной траектории ремня, избыточная может повредить резьбу в блоке двигателя или деформировать корпус ролика.

При установке необходимо убедиться в правильном положении ремня в канавках ролика и отсутствии перекосов. После монтажа рекомендуется проверить легкость вращения ролика вручную при снятом ремне и отсутствие посторонних звуков при запуске двигателя.
