Обводной ролик представляет собой важный элемент системы привода навесного оборудования двигателя, который обеспечивает правильную траекторию движения поликлинового ремня. В отличие от натяжного ролика, обводной выполняет функцию направляющего элемента, изменяя угол охвата шкивов генератора, компрессора кондиционера, насоса гидроусилителя и других агрегатов.

Основная задача обводного ролика — корректировка геометрии ременного привода в условиях ограниченного подкапотного пространства. Деталь устанавливается в точках, где требуется изменить направление движения ремня для оптимального охвата шкивов навесного оборудования. Благодаря свободному вращению на подшипнике, ролик минимизирует трение и износ ремня при работе двигателя.

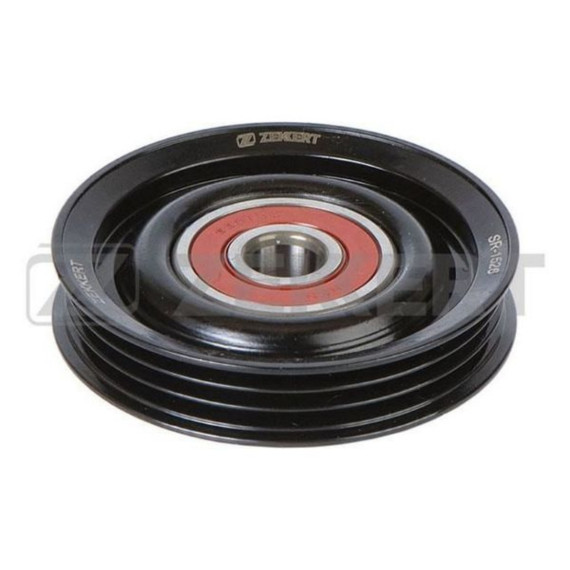

Ролик состоит из металлического корпуса с рабочей поверхностью и встроенного закрытого подшипника качения. Профиль рабочей части выполнен с учетом геометрии поликлинового ремня — имеет соответствующие канавки для надежной фиксации и предотвращения соскальзывания. Герметичный подшипник с предварительной смазкой обеспечивает долговечность работы без необходимости обслуживания.

Крепление осуществляется через центральный болт к специальному кронштейну на блоке двигателя. Конструкция предусматривает точное позиционирование ролика относительно плоскости вращения ремня, что критично для равномерного распределения нагрузки.

Данный ролик разработан специально для Nissan Micra третьего поколения (K12) выпуска с 2003 года и Nissan Note первого поколения (E11/NE11) с 2006 года. Эти модели оснащались бензиновыми двигателями серий CR, HR и CG, где применялась схема привода навесного оборудования с использованием обводных роликов.

Совместимость определяется конфигурацией двигателя и комплектацией автомобиля. Автомобили с кондиционером имеют более сложную схему ременного привода, где обводной ролик играет ключевую роль в обеспечении правильного натяжения на всех участках.

Типичные симптомы неисправности обводного ролика включают посторонний шум при работе двигателя — свист, гул или скрежет, усиливающийся с увеличением оборотов. Визуально можно обнаружить люфт при попытке покачать ролик рукой, неравномерный износ рабочей поверхности или следы утечки смазки из подшипника.

Критический износ ролика приводит к ускоренному разрушению ремня — появляются трещины, расслоение, неравномерный износ ребер. В крайних случаях заклинивший ролик может стать причиной обрыва ремня и мгновенной потери работоспособности генератора, насоса ГУР и системы охлаждения.

При замене обводного ролика рекомендуется одновременная проверка состояния приводного ремня и других роликов системы. Монтаж требует точного соблюдения момента затяжки крепежного болта согласно спецификации производителя, поскольку недостаточная или чрезмерная затяжка влияет на работу подшипника.

Правильное положение ролика критично — он должен находиться строго в плоскости движения ремня. Перекос приводит к неравномерному износу как самого ролика, так и ремня. После установки необходима проверка свободного вращения ролика и отсутствия биения при прокручивании коленвала.
