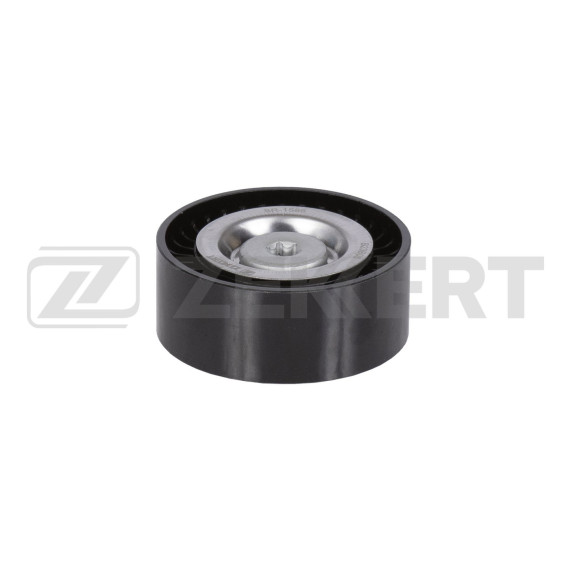

Обводной ролик представляет собой важный элемент системы привода вспомогательных агрегатов двигателя, который обеспечивает правильную траекторию движения поликлинового ремня. Деталь предназначена для автомобилей Mercedes-Benz нескольких популярных модельных рядов, включая C-Class (W204), E-Class (W207, W212), GLE (W166) и M-Class.

Основная задача обводного ролика — изменение направления движения приводного ремня между шкивами различных агрегатов. Ролик обеспечивает оптимальный угол охвата ремнем шкивов генератора, компрессора кондиционера, насоса гидроусилителя руля и других навесных устройств. Правильная геометрия ременного привода критически важна для надежной работы всех систем автомобиля и предотвращения проскальзывания ремня.

В отличие от натяжного ролика, обводной не имеет подпружиненного механизма и устанавливается в фиксированное положение. Деталь компенсирует сложную геометрию расположения агрегатов на двигателе, позволяя одному ремню приводить в действие несколько устройств одновременно.

Ролик состоит из нескольких ключевых элементов. Центральную часть составляет качественный подшипник закрытого типа, обеспечивающий свободное вращение при минимальном трении. Наружная обойма выполнена в виде шкива с профилированной рабочей поверхностью, соответствующей профилю поликлинового ремня.

Корпус ролика изготавливается из прочных материалов, устойчивых к температурным перепадам моторного отсека. Подшипниковый узел защищен от попадания влаги и загрязнений специальными уплотнениями, что продлевает срок службы детали в жестких условиях эксплуатации.

Данный ролик разработан специально для установки на автомобили Mercedes-Benz следующих моделей:

C-Class W204 (выпуск с 2008 года) — компактный представительский седан и универсал с различными вариантами двигателей. Ролик совместим с бензиновыми и дизельными силовыми агрегатами этого поколения.

E-Class W207 и W212 (с 2009 года) — купе, кабриолет и седан бизнес-класса. Модели оснащались широкой гаммой моторов, для которых подходит данная деталь.

GLE W166 (с 2015 года) — среднеразмерный кроссовер премиум-сегмента, ранее известный как ML-Class. Ролик применяется на различных версиях этой модели.

M-Class — среднеразмерный внедорожник, для которого также предназначена данная запчасть.

В процессе эксплуатации обводной ролик подвергается постоянным нагрузкам. Характерными признаками износа являются посторонние звуки — свист, скрип или гул из области ременного привода, усиливающиеся при холодном запуске или включении потребителей энергии.

Визуальный осмотр может выявить люфт в подшипнике, неравномерный износ рабочей поверхности или следы перегрева. Заклинивший или плохо вращающийся ролик создает повышенное сопротивление движению ремня, что приводит к ускоренному износу последнего и перегрузке других элементов системы.

При замене приводного ремня рекомендуется одновременно проверять состояние всех роликов. Своевременная замена изношенного обводного ролика предотвращает обрыв ремня, который может привести к отказу генератора, системы охлаждения или гидроусилителя руля во время движения.

Замена обводного ролика требует снятия приводного ремня агрегатов. Для этого необходимо ослабить натяжной механизм специальным ключом и снять ремень со шкивов. Сам ролик крепится к блоку двигателя или кронштейну одним центральным болтом.

При установке нового ролика важно соблюдать требуемый момент затяжки крепежного болта согласно технической документации производителя автомобиля. Перед установкой следует убедиться, что рабочая поверхность ролика чистая и не имеет повреждений.

После монтажа ролика и установки ремня необходимо проверить правильность расположения ремня во всех ручьях шкивов. Ремень должен прилегать равномерно по всей ширине рабочей поверхности каждого шкива без перекосов и смещений.
