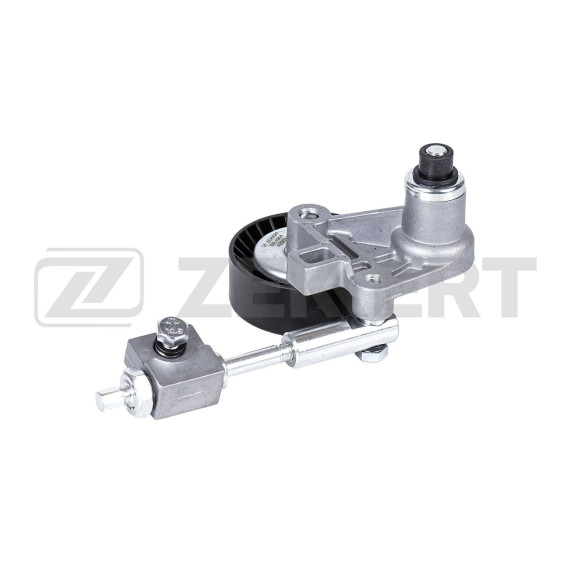

Обводной ролик агрегатного ремня представляет собой направляющий элемент системы привода навесного оборудования двигателя, устанавливаемый на автомобилях Lada Niva с 2002 модельного года и Lada Kalina с 2004 года выпуска. Деталь обеспечивает правильную траекторию движения приводного ремня между шкивами генератора, насоса гидроусилителя руля, компрессора кондиционера и других агрегатов.

Ролик состоит из подшипника закрытого типа, установленного в металлический или композитный корпус с внешней рабочей поверхностью. Гладкая беговая дорожка обеспечивает минимальное трение при контакте с внутренней стороной ремня. Конструкция предусматривает фиксированное крепление к кронштейну на блоке двигателя через центральный болт или шпильку.

Подшипник имеет закрытое исполнение с двусторонними уплотнениями, защищающими от проникновения пыли, влаги и технических жидкостей. Смазка закладывается на весь срок службы детали. Корпус ролика изготавливается из штампованной стали или прочного пластика, устойчивого к воздействию температур и химических веществ.

Основная функция обводного ролика — изменение направления движения ремня для создания оптимального угла охвата шкивов навесного оборудования. Деталь устанавливается в местах, где требуется огибание ремнем дополнительных агрегатов или компенсация геометрии расположения узлов.

Ролик работает совместно с натяжным роликом, который регулирует степень натяжения ремня, в то время как обводной выполняет исключительно направляющую функцию. Правильное расположение детали критично для равномерного распределения нагрузки по всей длине приводного ремня и предотвращения его соскальзывания со шкивов.

На моделях Niva и Kalina ролик устанавливается в зависимости от комплектации двигателя и наличия дополнительного оборудования. Автомобили с системой кондиционирования или гидроусилителем руля имеют более сложную конфигурацию привода навесного оборудования, требующую установки одного или нескольких обводных роликов.

Деталь совместима с 8-клапанными и 16-клапанными двигателями объемом 1.6 и 1.7 литра, устанавливаемыми на указанные модели. Точное количество и расположение роликов определяется конкретной схемой привода, которая различается в зависимости от года выпуска и модификации силового агрегата.

В процессе эксплуатации обводной ролик подвергается постоянным нагрузкам и высоким оборотам, что приводит к постепенному износу подшипника. Первыми признаками неисправности становятся посторонние звуки — свист, гул или треск при работе двигателя, усиливающиеся с ростом оборотов.

Визуальный осмотр может выявить люфт при покачивании ролика, неравномерный износ рабочей поверхности, следы утечки смазки из подшипника. Критическим состоянием является заклинивание ролика, при котором происходит интенсивный износ или обрыв приводного ремня, что приводит к отказу генератора, насоса ГУР и других систем.

Замена обводного ролика рекомендуется одновременно с приводным ремнем в рамках планового технического обслуживания. Даже при отсутствии явных признаков износа ролик подлежит замене каждые 60-80 тысяч километров пробега или согласно регламенту производителя автомобиля.

Установка ролика выполняется после ослабления натяжения приводного ремня путем регулировки натяжителя. Крепежный болт обводного ролика затягивается с определенным моментом затяжки, указанным в технической документации, что исключает деформацию корпуса и обеспечивает надежную фиксацию.

При монтаже важно проверить соосность ролика относительно шкивов навесного оборудования. Перекос детали приводит к неравномерному износу ремня, появлению вибраций и повышенной нагрузке на подшипник. Рабочая поверхность нового ролика должна быть чистой и гладкой, без заусенцев и механических повреждений.

После установки необходимо проверить правильность прохождения ремня по всем шкивам и роликам согласно схеме привода конкретного двигателя. Ремень не должен касаться посторонних элементов, иметь перекручивания или чрезмерное провисание на отдельных участках.
