Обводной ролик представляет собой важный элемент системы привода навесного оборудования двигателя, который обеспечивает правильную геометрию прохождения ремня и оптимальный угол охвата шкивов генератора, компрессора кондиционера, насоса гидроусилителя и других агрегатов. В отличие от натяжного ролика, обводной выполняет функцию направляющего элемента, корректируя траекторию движения ремня в местах, где требуется изменение направления или увеличение площади контакта со шкивами.

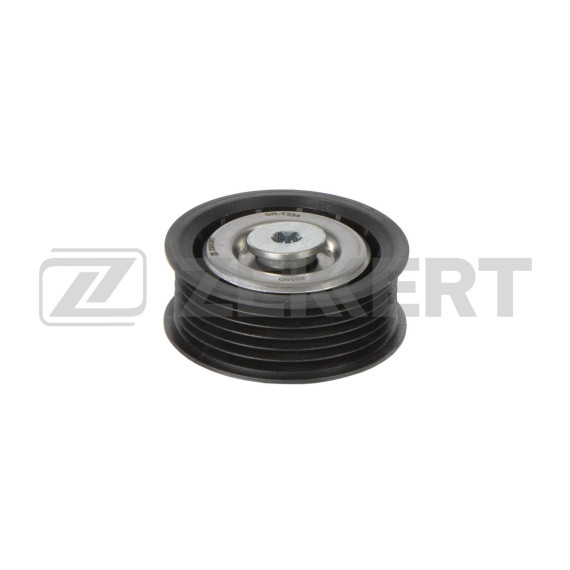

Данная деталь разработана для применения на автомобилях Infiniti Q50 поколения V37 с 2013 года выпуска и Infiniti Q70 поколения Y51 с 2014 года, а также на коммерческом транспорте Mercedes-Benz — фургонах Sprinter поколения 906 с 2006 года и минивэнах Viano. Такая кросс-совместимость объясняется использованием схожих конструктивных решений в компоновке моторного отсека и общих технических платформ у различных производителей.

Ролик состоит из нескольких ключевых компонентов: подшипника качения, обеспечивающего свободное вращение, шкива с профилированной рабочей поверхностью под многоручейковый ремень, оси для крепления к кронштейну двигателя и защитных пыльников, предотвращающих попадание загрязнений внутрь подшипникового узла. Рабочая поверхность шкива имеет специальные канавки, соответствующие профилю поликлинового ремня, что обеспечивает надежное зацепление без проскальзывания.

Подшипник ролика обычно представляет собой герметичную конструкцию с заложенной на весь срок службы смазкой, что исключает необходимость технического обслуживания в процессе эксплуатации. Материал шкива — прочная сталь или композитные материалы с высокой износостойкостью, способные выдерживать постоянные циклические нагрузки и воздействие температурных перепадов в моторном отсеке.

Основная задача обводного ролика — изменение траектории движения ремня в тех участках, где прямолинейное расположение невозможно из-за компоновки агрегатов. Он создает дополнительную точку контакта, увеличивая угол охвата шкивов навесного оборудования, что критически важно для передачи крутящего момента без проскальзывания, особенно при высоких нагрузках — включении компрессора кондиционера, работе генератора на максимальной мощности или активации электронасоса гидроусилителя.

Правильное расположение обводного ролика обеспечивает равномерное распределение натяжения по всей длине приводного ремня, предотвращая его преждевременный износ, растрескивание и расслоение. При отсутствии или выходе из строя этого элемента ремень начинает работать с неправильной геометрией, что приводит к повышенным вибрациям, шуму и риску соскальзывания со шкивов.

О необходимости замены обводного ролика свидетельствует характерный гул или свист из подкапотного пространства, усиливающийся при холодном пуске двигателя или увеличении оборотов. Причиной становится износ подшипника, потеря смазки или попадание влаги и абразивных частиц внутрь узла. При визуальном осмотре можно обнаружить люфт в подшипнике — ролик качается на оси, а не вращается плавно.

Также признаком проблемы служит неравномерный износ приводного ремня — появление блестящих участков, потертостей или повреждений по краям. Это указывает на то, что ролик не обеспечивает правильное направление ремня, и тот трется о края канавок шкива. В критических случаях изношенный ролик может заклинить, что приведет к мгновенному обрыву ремня и остановке работы всех навесных агрегатов, включая генератор и насос системы охлаждения.

Замена обводного ролика производится при снятом приводном ремне, для чего необходимо ослабить натяжитель специальным ключом. Ролик крепится к кронштейну на блоке двигателя одним центральным болтом или через монтажную пластину. Важно соблюдать момент затяжки крепежа, указанный производителем, поскольку как недостаточная, так и избыточная затяжка может привести к деформации оси ролика и нарушению его работы.

При установке необходимо убедиться, что рабочая поверхность шкива не имеет задиров, трещин или следов перегрева. Рекомендуется одновременная замена обводного и натяжного роликов вместе с приводным ремнем, особенно если автомобиль прошел более 80-100 тысяч километров. Такой подход обеспечивает надежность всей системы привода и исключает повторные ремонтные работы в ближайшее время.

После установки и натяжения ремня следует проверить свободное вращение ролика вручную — он должен крутиться легко, без заеданий и посторонних шумов. При запуске двигателя необходимо убедиться в отсутствии вибраций и биения ремня, что может указывать на неправильную установку или дефект детали.
