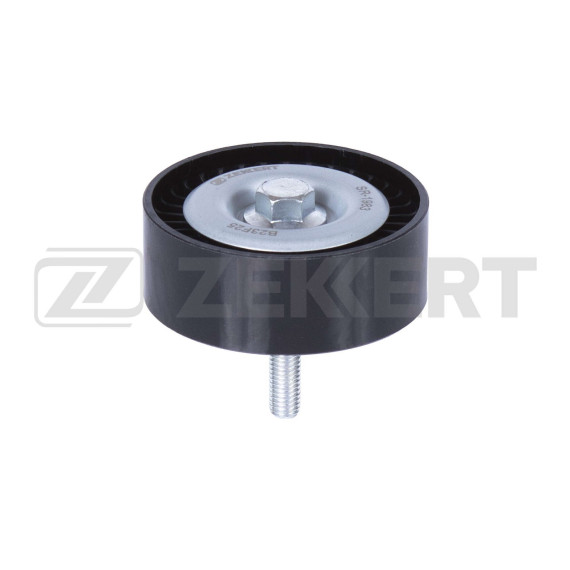

Обводной ролик агрегатного ремня представляет собой важный элемент системы привода навесного оборудования двигателя Great Wall Hover H5 выпуска с 2012 года. Этот компонент обеспечивает правильную траекторию движения ремня и равномерное распределение натяжения по всей длине приводной системы.

Основная функция обводного ролика — изменение направления движения поликлинового ремня между шкивами различных агрегатов. В отличие от натяжного ролика, обводной имеет фиксированное положение и не оснащен механизмом регулировки натяжения. Он работает как направляющий элемент, который позволяет ремню огибать препятствия и обеспечивать оптимальный угол охвата шкивов генератора, компрессора кондиционера, насоса гидроусилителя и других узлов.

Деталь устанавливается на кронштейне, закрепленном на блоке двигателя или передней крышке. Точное позиционирование ролика критично для правильной работы всей системы привода, так как смещение или люфт приводят к неравномерному износу ремня и снижению эффективности работы навесных агрегатов.

Ролик состоит из нескольких ключевых элементов: внешнего шкива с профилированной рабочей поверхностью, внутреннего подшипника закрытого типа и центральной втулки для установки на болт крепления. Рабочая поверхность шкива имеет специальный профиль с канавками, соответствующий профилю поликлинового ремня, что обеспечивает надежный контакт без проскальзывания.

Подшипник качения герметичного типа защищен от проникновения пыли, влаги и загрязнений моторного отсека. Смазка закладывается на весь срок службы детали, что исключает необходимость обслуживания. Материал корпуса — обычно армированный пластик или металлический сплав, устойчивый к температурным перепадам и вибрационным нагрузкам.

Ролик разработан специально для силовых агрегатов Great Wall Hover H5 с 2012 модельного года. Совместимость определяется типом установленного двигателя — бензинового или дизельного, так как конфигурация навесного оборудования может различаться. Важно учитывать количество ручьев на ремне и диаметр посадочного отверстия ролика.

На данной модели китайского внедорожника могут устанавливаться различные модификации силовых установок, каждая из которых имеет свою схему расположения навесных агрегатов. Перед заменой необходимо сверить маркировку оригинальной детали или воспользоваться каталогом применяемости по VIN-номеру автомобиля.

Выход из строя обводного ролика проявляется характерными симптомами. Наиболее частый признак — появление свистящего или скрежещущего звука из подкапотного пространства, усиливающегося при увеличении оборотов двигателя или включении энергоемких потребителей. Звук возникает из-за износа подшипника или повреждения рабочей поверхности шкива.

При визуальном осмотре можно обнаружить люфт в подшипнике — ролик качается в радиальном или осевом направлении при попытке сдвинуть его рукой. Следы износа на рабочей поверхности, сколы, трещины корпуса или подтеки смазки также указывают на необходимость замены. Неисправный ролик создает дополнительное сопротивление вращению ремня, что увеличивает нагрузку на все элементы системы.

Игнорирование проблем с обводным роликом приводит к серьезным последствиям. Заклинивший ролик вызывает мгновенный обрыв приводного ремня, что останавливает работу генератора, насоса охлаждающей жидкости, гидроусилителя руля и кондиционера. Продолжение движения с оборванным ремнем грозит перегревом двигателя и полной потерей управляемости из-за неработающего ГУР.

Даже частично изношенный ролик с люфтом нарушает геометрию ременной передачи, вызывая неравномерный износ ремня и перекос на шкивах агрегатов. Это приводит к преждевременному выходу из строя самого ремня и повышенной нагрузке на подшипники навесного оборудования. Вибрация от разбитого ролика передается на кронштейны крепления и может вызвать усталостные трещины в металле.

Замена обводного ролика требует предварительного снятия приводного ремня. Для этого необходимо ослабить натяжной ролик специальным ключом или воротком, вставленным в квадратное отверстие механизма натяжения. После снятия натяжения ремень снимается со шкивов в определенной последовательности.

Сам обводной ролик крепится одним центральным болтом к кронштейну. Важно использовать динамометрический ключ при затяжке нового ролика, чтобы обеспечить необходимое усилие без повреждения резьбы. Перед установкой проверяется состояние кронштейна и болта крепления — при обнаружении износа или коррозии они также подлежат замене.

При установке нового ремня следует проверить его правильное расположение во всех канавках шкивов. Неправильная траектория приведет к быстрому износу как ремня, так и роликов. Рекомендуется одновременно заменять обводной и натяжной ролики вместе с ремнем, так как их ресурс примерно одинаков.

Для продления срока службы ременной передачи важно регулярно проверять состояние всех её элементов. Визуальный осмотр роликов следует проводить при каждом плановом техническом обслуживании. Обращайте внимание на посторонние звуки при работе двигателя, особенно на холодном пуске и при изменении нагрузки.

Избегайте попадания техн
