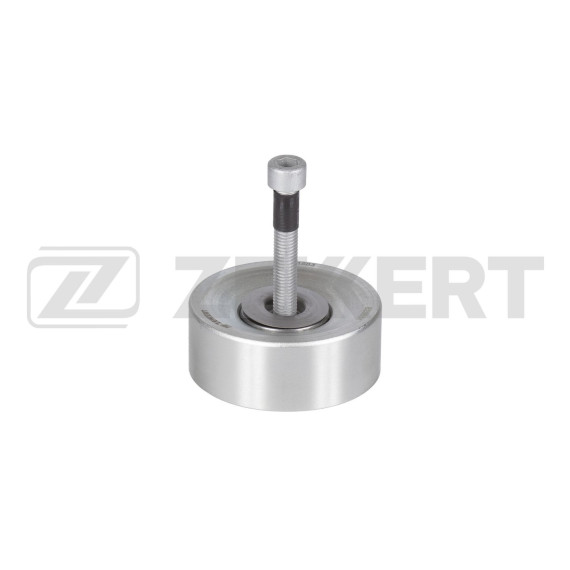

Обводной ролик представляет собой важный элемент системы привода навесного оборудования двигателя, обеспечивающий правильную траекторию движения поликлинового ремня. Деталь устанавливается в моторном отсеке и служит для изменения направления ремня при его огибании различных шкивов генератора, компрессора кондиционера, насоса гидроусилителя и других агрегатов.

Основная задача обводного ролика — создание дополнительной точки опоры для приводного ремня, что увеличивает угол его охвата на шкивах навесного оборудования. Это решение особенно важно в современных компактных моторных отсеках, где размещение множества агрегатов требует сложной схемы ременного привода с несколькими точками изгиба.

Ролик работает в паре с натяжным роликом, но в отличие от него имеет фиксированное положение. Его расположение строго определено конструкцией и рассчитано инженерами для обеспечения оптимального распределения нагрузки по всей длине ремня. При правильной работе деталь предотвращает проскальзывание ремня, снижает вибрации и посторонние шумы в подкапотном пространстве.

В основе конструкции лежит прецизионный подшипник качения, заключенный в металлический или композитный корпус. Подшипник обеспечивает свободное вращение ролика с минимальным сопротивлением, что критически важно для снижения паразитных потерь мощности двигателя и предотвращения перегрева ремня.

Рабочая поверхность ролика выполнена с учетом профиля поликлинового ремня — она может быть гладкой для контакта с тыльной стороной ремня или иметь ручейки для работы с клиновой частью. Материал поверхности подбирается с учетом требований к износостойкости и коэффициенту трения.

Корпус детали оснащен посадочным отверстием под болт крепления к кронштейну на блоке двигателя или его навесном оборудовании. Конструкция крепления обеспечивает жесткую фиксацию без люфтов, что исключает биение и неравномерный износ ремня.

Данный ролик разработан для установки на Audi A4 четвертого поколения (выпуск с 2008 года), Audi A6 третьего и четвертого поколений (с 2008 года), кроссоверы Audi Q5 (с 2012 года) и Audi Q7 первого и второго поколений (с 2010 года). Также деталь применяется на автомобилях Porsche Panamera.

Эти модели оснащаются различными вариантами бензиновых и дизельных двигателей, для которых предусмотрена единая схема расположения обводного ролика. Важно учитывать конкретную модификацию силового агрегата при подборе, поскольку компоновка навесного оборудования может различаться в зависимости от объема двигателя и комплектации автомобиля.

Основные симптомы выхода из строя обводного ролика включают появление свистящих или скрипящих звуков из моторного отсека, которые усиливаются при увеличении оборотов двигателя или включении энергоемких потребителей. Изношенный подшипник создает повышенное сопротивление вращению, что приводит к ускоренному износу ремня и перегрузке других элементов привода.

При визуальном осмотре можно обнаружить люфт ролика на оси — подшипник с выработкой допускает радиальное перемещение. Также признаком неисправности служит неравномерный износ рабочей поверхности, появление задиров, следов перегрева или коррозии. Заклинивший ролик может стать причиной обрыва ремня и, как следствие, потери управления автомобилем из-за отказа гидроусилителя руля.

Замену обводного ролика рекомендуется проводить одновременно с заменой приводного ремня и натяжного ролика, даже если видимых признаков износа нет. Это связано с тем, что все элементы системы работают в одинаковых условиях и имеют сопоставимый ресурс.

Процедура замены требует снятия приводного ремня, для чего необходимо ослабить натяжитель специальным ключом. После этого откручивается крепежный болт старого ролика, а новая деталь устанавливается на штатное место. Важно соблюдать момент затяжки крепежа, указанный производителем автомобиля, чтобы исключить ослабление или деформацию посадочного места.

При установке следует проверить состояние кронштейна крепления — трещины, деформации или следы износа в месте контакта с роликом недопустимы. После монтажа нового ролика и установки ремня необходимо проверить правильность его расположения во всех ручейках шкивов и отсутствие перекосов.

Ресурс обводного ролика зависит от условий эксплуатации автомобиля и качества используемых компонентов. В нормальных условиях деталь служит 60-100 тысяч километров пробега. Агрессивная манера вождения, частые поездки на короткие расстояния с неполным прогревом двигателя, эксплуатация в условиях повышенной запыленности или влажности сокращают срок службы.

Качество подшипника напрямую влияет на надежность всего узла. Использование роликов с подшипниками низкого качества приводит к преждевременному выходу из строя, повышенному шуму и риску заклинивания. Оригинальные детали и продукция проверенных производителей обеспечивают стабильную работу в широком диапазоне температур и нагрузок.
