Направляющий ролик ремня привода навесного оборудования предназначен для поддержания правильной траектории движения приводного ремня и обеспечения его оптимального натяжения в системе FEAD (Front End Accessory Drive). Устанавливается на бензиновые двигатели Toyota Auris E150 с мотором 1.4 литра (с 2007 года), Avensis T25 с двигателями 1.6-1.8 литра (2003-2008 годы) и Corolla E12.

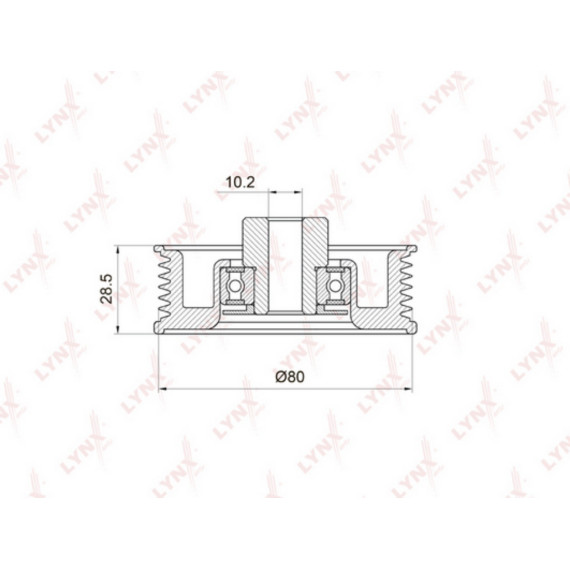

Ролик состоит из подшипника качения закрытого типа, установленного в металлическом или композитном корпусе с профилированной рабочей поверхностью. Внешняя обойма подшипника формирует канавку под многоручейковый ремень, которая обеспечивает точное позиционирование и предотвращает соскальзывание. Конструкция предусматривает герметичные уплотнения, защищающие внутренний механизм от попадания влаги, пыли и технических жидкостей из подкапотного пространства.

Ролик закрепляется на кронштейне двигателя через центральный болт и работает в связке с натяжным роликом, формируя геометрию ременного привода. Направляющая функция реализуется за счет изменения угла огибания ремня вокруг шкивов генератора, насоса гидроусилителя руля, компрессора кондиционера и помпы охлаждающей жидкости.

Основная задача направляющего ролика — коррекция траектории ремня на участках с большими межосевыми расстояниями между шкивами или сложной геометрией привода. Он исключает вибрации и биение ремня при работе двигателя на различных оборотах, особенно при резких ускорениях или включении мощных потребителей энергии.

Правильное положение ролика критично для равномерного распределения нагрузки по всей ширине ремня. При износе подшипника или заклинивании ролика возникает повышенное трение, ведущее к ускоренному разрушению ремня, перегреву и обрыву. Это может привести к отказу систем зарядки, охлаждения и гидроусилителя, что особенно опасно в движении.

Деталь разработана для конкретных модификаций двигателей Toyota серий 1ZZ-FE, 3ZZ-FE, 4ZZ-FE, устанавливавшихся на:

• Toyota Auris первого поколения (E150) с двигателем 1.4 литра (4ZZ-FE), выпуск с 2007 года
• Toyota Avensis второго поколения (T25) с моторами 1.6 и 1.8 литра (3ZZ-FE, 1ZZ-FE), производство 2003-2008 годов
• Toyota Corolla девятого поколения (E12) с аналогичными силовыми установками

Перед установкой необходимо сверить каталожный номер с оригинальной деталью или проверить совместимость по VIN-коду автомобиля, так как в зависимости от комплектации и рынка сбыта могут применяться разные варианты роликов.

Характерные симптомы неисправности направляющего ролика включают:

• Свист или скрежет из подкапотного пространства, усиливающийся при холодном пуске или влажной погоде
• Вибрация ремня в процессе работы двигателя, видимая при визуальном осмотре
• Люфт или заедание при проворачивании ролика вручную (проверяется на заглушенном двигателе)
• Следы износа на боковых поверхностях ремня, указывающие на смещение или перекос ролика
• Повышенный шум подшипника — гул или треск при вращении

Производители рекомендуют проводить визуальный осмотр ролика при каждой замене приводного ремня. Плановая замена целесообразна каждые 60-80 тысяч километров пробега или при появлении первых признаков износа, чтобы избежать внезапного отказа и повреждения ремня.

Монтаж направляющего ролика требует соблюдения момента затяжки крепежного болта согласно спецификациям производителя — обычно 25-30 Нм для данных моделей Toyota. Недостаточная затяжка приведет к смещению ролика и нарушению геометрии привода, а чрезмерная может деформировать корпус или повредить резьбу в кронштейне.

При установке важно проверить состояние посадочного места на кронштейне — отсутствие коррозии, деформаций и загрязнений. После монтажа ролика устанавливается новый ремень с контролем правильности посадки в канавки всех шкивов. Натяжение регулируется натяжным роликом или автоматическим натяжителем в зависимости от конфигурации двигателя.

Одновременная замена всех роликов и ремня — оптимальная практика, обеспечивающая надежность привода и исключающая повторные работы в ближайшее время. После установки рекомендуется проверка работы на холостом ходу и под нагрузкой, контроль отсутствия посторонних звуков и вибраций.
