Прокладка ГБЦ — критически важный уплотнительный элемент двигателя, обеспечивающий герметичное соединение между головкой и блоком цилиндров. Этот компонент работает в экстремальных условиях высоких температур и давлений, предотвращая утечку газов из камеры сгорания и смешивание охлаждающей жидкости с моторным маслом.

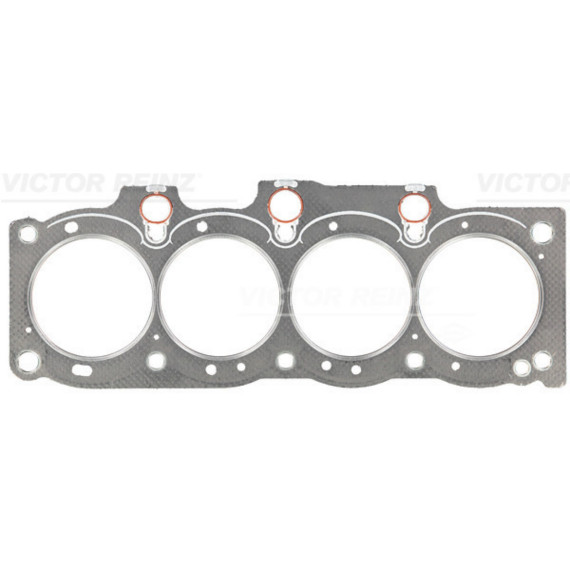

Прокладка представляет собой многослойную конструкцию со сложной геометрией, повторяющей контуры сопрягаемых поверхностей. Современные прокладки изготавливаются из композитных материалов — армированного графита, металлических сплавов или комбинированных структур с эластомерными вставками. В теле прокладки предусмотрены отверстия под цилиндры, каналы системы охлаждения, масляные магистрали и шпильки крепления.

Металлические прокладки состоят из нескольких стальных слоев с эластичным покрытием, что обеспечивает надежное уплотнение даже при деформациях блока. Усиленные бортики вокруг камер сгорания выдерживают пиковые давления и температуры до 2000°C. Композитные варианты сочетают жесткость несущего каркаса с податливостью уплотняющих слоев.

Основная функция прокладки — изоляция контуров двигателя. Она разделяет камеры сгорания, каналы охлаждения и масляные магистрали, не допуская их контакта. При работе мотора прокладка компенсирует тепловые расширения металлических деталей и незначительные неровности привалочных плоскостей.

Герметизация камер сгорания критична для поддержания компрессии — даже микроскопические утечки газов снижают мощность и увеличивают расход топлива. Разделение систем охлаждения и смазки предотвращает образование эмульсии, которая разрушает подшипники и засоряет каналы.

Прокладки ГБЦ строго специфичны для конкретных моделей двигателей. Геометрия отверстий, толщина, диаметр цилиндров и расположение каналов уникальны для каждого мотора. При подборе необходимо учитывать модификацию силового агрегата, объем, тип топлива и год выпуска автомобиля.

Для форсированных и тюнингованных двигателей применяются усиленные прокладки увеличенной толщины с дополнительными слоями армирования. Они рассчитаны на повышенное давление наддува и температурные нагрузки. Использование неоригинальной прокладки может привести к нарушению степени сжатия и детонации.

Прокладка ГБЦ подлежит обязательной замене при любой разборке соединения головки с блоком — повторное использование недопустимо из-за остаточных деформаций. О выходе из строя установленной прокладки сигнализируют характерные симптомы: белый дым из выхлопной трубы, перегрев двигателя, масляные пятна в расширительном бачке, падение уровня охлаждающей жидкости без видимых течей.

Появление эмульсии на маслозаливной горловине или щупе указывает на прорыв между контурами. Пропуски зажигания и неровная работа мотора возникают при прогаре прокладки между цилиндрами. Внешние признаки — подтеки антифриза или масла на стыке головки и блока.

Монтаж прокладки требует тщательной подготовки сопрягаемых поверхностей — они должны быть абсолютно чистыми, сухими и ровными. Использование герметиков недопустимо для большинства современных прокладок, если иное не указано производителем. Затяжка болтов или шпилек крепления выполняется динамометрическим ключом в строгой последовательности и несколько этапов с определенными моментами.

Правильная ориентация прокладки критична — маркировка "TOP" или "OBEN" должна быть направлена к головке. Перед установкой проверяется состояние привалочных плоскостей — при искривлении более допустимого требуется шлифовка. После сборки рекомендуется контрольная протяжка крепежа после первых часов работы двигателя.
